Visualizzazione dei simboli di ancoraggi di estremità e connettori barre d'armatura nei disegni

È possibile visualizzare i simboli grafici che rappresentano i connettori barre d'armatura e gli ancoraggi di estremità nelle liste grafiche delle armature e negli esplosi armatura delle marche barre d'armatura utilizzando l'attributo grafico Pullout.

È necessario un modello di struttura gettata in opera o in calcestruzzo prefabbricata con disegni di progetto/montaggio barre d'armatura generati (disegni di progetto/montaggio o di unità di getto) e i dettagli dell'armatura devono essere modellati utilizzando uno degli strumenti di ancoraggio di estremità barre d'armatura o connettore barre d'armatura disponibili nel catalogo Applicazioni e componenti. I simboli del connettore barre d'armatura e dell'ancoraggio di estremità funzionano sulla base degli UDA delle barre d'armatura, e questi UDA sono controllati dagli strumenti di ancoraggio di estremità barre d'armatura o connettore barre d'armatura.

I simboli vengono letti dal file definito in RebarCoupler.Symbols.dat. Di default, questo file è CouplerSymbols.sym e si trova ..\ProgramData\Tekla Structures\<version>\environments\common\symbols.

È possibile regolare singolarmente nome carattere, dimensione carattere, colore carattere, marca finale, visibilità del raggio di piegatura e una serie di altri attributi di tabella piegatura per l'attributo grafico Pullout nell'editor template, in base agli standard aziendali o nazionali.

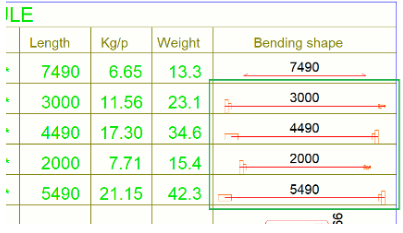

Visualizzazione dei simboli di ancoraggio di estremità e connettore barre d'armatura nelle liste grafiche delle barre d'armatura

L'attributo PULLOUT mostra nei simboli grafici le immagini sviluppo ferro che rappresentano i connettori alle estremità delle barre solo se PullOutRepresentation=0 nel file rebar_config.inp.

In un disegno che contiene connettori barre d'armatura o ancoraggi di estremità visualizzati in una lista grafica delle barre d'armatura, aprire il template della lista grafica nell'Editor template cliccando due volte su una sagoma barra d'armatura nella lista grafica.
Cliccare due volte sul campo grafico contenente la sagoma di piegatura.

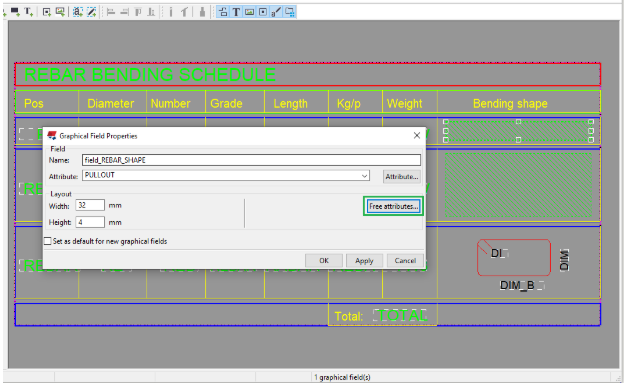

Nella finestra di dialogo Proprietà Campi Grafici verificare che l'attributo PULLOUT sia visualizzato nel campo Attributo e aprire la finestra di dialogo Attributi liberi.

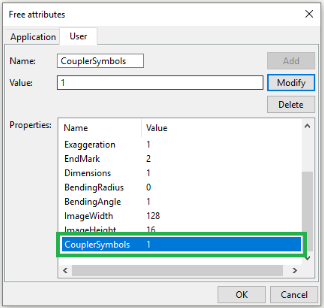

Selezionare l'attributo CouplerSymbols e immettere 1 nel campo Valore. Regolare le altre proprietà in base alle proprie esigenze.

I simboli del connettore barre d'armatura verranno visualizzati se il valore della proprietà CouplerSymbols è impostato su 1 e disattivati se viene immesso 0. Il valore di default è 1.
Salvare le modifiche nel template e chiudere l'Editor template.
Aggiornare il template cliccando con il pulsante destro del mouse sul template nel disegno e selezionando Aggiorna template dal menu di scelta rapida.

Suggerimento:

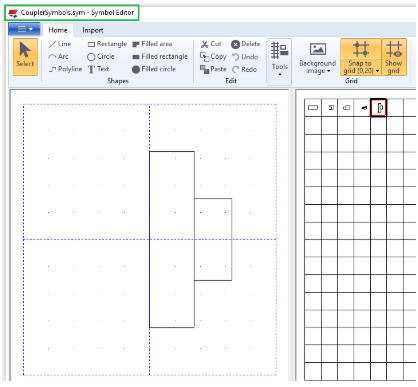

È possibile personalizzare i simboli del connettore barre d'armatura nell'Editor simboli modificando il file *.sym definito nel file RebarCoupler.Symbols.dat. Di default, viene utilizzato CouplerSymbols.sym.

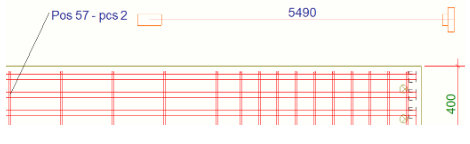

Visualizzazione dei simboli del connettore barre d'armatura e ancoraggio di estremità negli esplosi armatura delle marche barre d'armatura

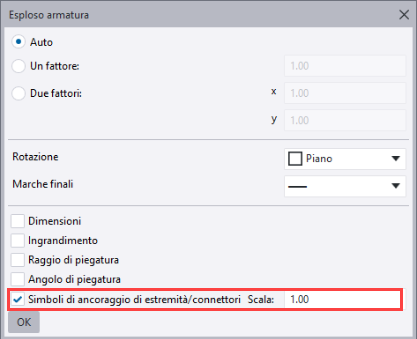

In un disegno aperto che contiene armature con connettori o ancoraggi di estremità, cliccare su una marca delle barre d'armatura in cui si desidera aggiungere un esploso armatura e aggiungere l'elemento Esploso armatura nella marca dalla lista di elementi. Verrà visualizzata la finestra di dialogo Esploso armatura.
Selezionare la casella di controllo Simboli di ancoraggio di estremità/connettori e impostare la scala desiderata, ad esempio 1.00.
Cliccare su OK.
