1. Nel modello cliccare sulla griglia per aprire le proprietà griglia.
   Se il pannello proprietà disegno non è aperto, occorre cliccare due volte sulla griglia.
2. Modificare le proprietà della griglia in base alle esigenze.

   In questo esempio, verranno create etichette griglia per le elevazioni, pertanto è necessario modificare le Etichette per la direzione Z.



3. Cliccare su Attributi Utente...
4. Immettere le informazioni necessarie sugli attributi utente.

   Non è possibile lasciare vuota la casella Offset in Z anche se l'offset era 0. Se l'offset è 0, è comunque necessario immettere 0.

   In questo esempio, è necessario avere definito Testo etichetta griglia, Offset in Z e Offset prefisso in Z. È inoltre possibile definire i prefissi e i testi dell'etichetta nelle Proprietà avanzate etichetta griglia nel disegno.



   Quota di riferimento in Vista - Proprietà del disegno non funziona allo stesso modo di Offset in Z. Impostando Offset in Z negli attributi utente della griglia su 1000.00 viene restituito lo stesso risultato dell'impostazione Quota di riferimento su -1000.00. L'impostazione Quota di riferimento della vista sposta le coordinate e le marche di livello sono relative alle coordinate. L'impostazione Quota di riferimento non sposta il contenuto della vista, che invece si sposta relativamente nella direzione opposta.

5. Cliccare su OK e cliccare su Modifica.

1. Aprire il disegno di progetto e montaggio.
2. Nella scheda Annotazioni tenere premuto Maiusc e cliccare su Etichette griglia.
3. Definire le proprietà delle etichette griglia personalizzate:

   Posizionamento etichetta griglia	Scegliere se le etichette griglia vengono visualizzate selezionando le caselle di controllo desiderate.
   Usa impostazioni da	Stabilire se le proprietà dell'etichetta griglia sono ricavate da: Griglia eredita le proprietà della griglia. Se sono state definite le impostazioni per colore, altezza e carattere del testo nelle Proprietà griglia del disegno standard, le impostazioni corrispondenti nelle Proprietà avanzate etichetta griglia cambieranno di conseguenza quando si clicca su Modifica. L'opzione finestra di dialogo utilizza le impostazioni definite in Proprietà avanzate etichetta griglia.
   Tipo di cornice	Seleziona il tipo di contorno: Qualsiasi simbolo, testo etichetta griglia all'interno, in basso . Qualsiasi simbolo, testo etichetta griglia all'interno, in alto . Qualsiasi simbolo con linea guida, testo etichetta griglia sotto la linea guida, all'esterno del simbolo . Qualsiasi simbolo con linea guida, testo etichetta griglia sopra la linea guida, all'esterno del simbolo . È possibile definire una dimensione fissa per il bordo dell'etichetta griglia impostando l'opzione avanzata XS_DRAWING_GRID_LABEL_FRAME_FIXED_WIDTH su un valore definito. Per calcolare automaticamente la dimensione dei contorni etichetta griglia, escludere il valore.
   File	Selezionare un file dei simboli dalla lista.
   Numero	Cliccare sul pulsante ... e cliccare due volte sul simbolo. Ad esempio, di default il simbolo di elevazione è il numero 35 nel file xsteel.sym.
   Colore	Selezionare il colore e il tipo di linea del simbolo del bordo delle etichette della griglia.
   Altezza	Impostare l'altezza del simbolo del bordo delle etichette della griglia: Immetti altezza: immettere l'altezza nella casella Altezza. Dimensionamento automatico: regola automaticamente l'altezza del simbolo. Immetti altezza minima dimensionamento automatico: impostare l'altezza minima del simbolo.
   Allinea alla linea	Selezionare Sì per ruotare le etichette delle linee griglia verticali e inclinate e allineare le etichette alle linee griglia.
   Griglia: Numero	Definire Prefisso, Colore, Altezza e Carattere dei numeri della griglia. Se si definisce il prefisso negli attributi utente della griglia, non è più necessario eseguire questa operazione qui.
   Griglia: Testo	Definire Prefisso, Colore, Altezza e Carattere dei testi dell'etichetta della griglia. Se si definisce il prefisso negli attributi utente della griglia, non è più necessario eseguire questa operazione qui.
   Crea testo dell'asse	Selezionare Sì o No. Sì attiva le opzioni di seguito. No è il valore di default. Se sono stati definiti prefissi e testi dell'asse griglia negli attributi utente della griglia, non è necessario definirli qui.
   Prefisso per l'asse X	Definisce il prefisso dell'asse X.
   Prefisso per l'asse Y	Definisce il prefisso dell'asse Y.
   Prefisso per l'asse Z	Definisce il prefisso dell'asse Z.
   Colore	Definisce il colore del testo dell'asse griglia.
   Altezza	Definisce l'altezza del testo dell'asse griglia.
   Carattere	Definisce il carattere utilizzato nel testo dell'asse griglia.

4. Salvare le proprietà per l'utilizzo futuro immettendo un nome univoco nella casella Salva come e cliccando su Salva come.
5. Cliccare su OK e selezionare una griglia.

1. Verificare che il tasto di selezione Seleziona linea griglia sia attivo .
2. In un disegno aperto nella scheda Annotazioni tenere premuto Maiusc e cliccare su Etichette griglia.
3. Definire le proprietà per le etichette griglia (vedere le istruzioni sopra).
4. Cliccare su OK e selezionare una linea griglia.
   È inoltre possibile selezionare più linee griglia utilizzando la selezione area.

È possibile modificare le etichette griglia personalizzate selezionando le etichette griglia.

1. Verificare che il tasto di selezione Seleziona griglia sia attivo .
2. In un disegno aperto nella scheda Annotazioni tenere premuto Maiusc e Etichette griglia.
3. Selezionare solo la casella di controllo dell'etichetta griglia da personalizzare.
4. Definire le proprietà dell'etichetta griglia personalizzata.
5. Cliccare su Modifica e selezionare l'etichetta griglia.

È possibile disporre di etichette regolari e personalizzate su estremità diverse di una linea griglia.

1. Verificare che il tasto di selezione Seleziona griglia sia attivo .
2. In un disegno di progetto e montaggio aperto, nella scheda Annotazioni tenere premuto Maiusc e cliccare su Etichette griglia.
3. Selezionare solo la casella di controllo dell'etichetta griglia da personalizzare.

4. Definire le proprietà dell'etichetta griglia personalizzata.
5. Cliccare su OK e selezionare la griglia.
6. Selezionare il tasto di selezione .
7. Selezionare le linee griglia necessarie, cliccare con il pulsante destro del mouse e selezionare Proprietà..., quindi selezionare solo la casella di controllo all'estremità opposta della linea griglia. L'area selezionata è pratica nella selezione delle linee griglia.
8. Cliccare su Modifica.

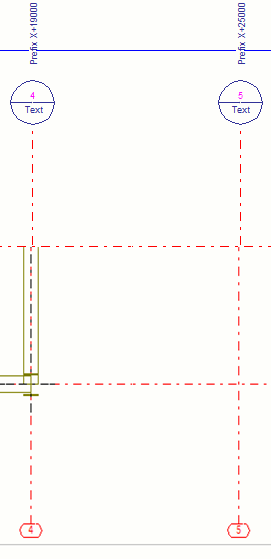

   L'etichetta griglia personalizzata viene visualizzata all'estremità della linea griglia e l'etichetta griglia tradizionale nell'altra estremità.

È possibile utilizzare etichette personalizzate differenti nelle etichette delle linee griglia orizzontali e verticali.

1. Verificare che il tasto di selezione Seleziona griglia sia attivo .
2. In un disegno aperto nella scheda Annotazioni tenere premuto Maiusc e cliccare su Etichette griglia.
3. Nella finestra di dialogo Proprietà avanzate etichetta griglia selezionare solo la casella di controllo per le etichette griglia orizzontali destre.

4. Definire le proprietà delle etichette griglia orizzontali.
   Ad esempio, per l'etichetta griglia di elevazione, configurare un simbolo di elevazione.
5. Cliccare su OK e selezionare la griglia.

   Le etichette griglia personalizzate vengono aggiunte alle linee griglia orizzontali. Non sono presenti etichette griglia sulle linee griglia verticali.



6. Tenere premuto Maiusc e cliccare su Etichette griglia.
7. Nella finestra di dialogo Proprietà avanzate etichetta griglia selezionare solo la casella di controllo per le etichette griglia verticali superiori.

8. Definire le proprietà delle etichette griglia verticali.
   Ad esempio, selezionare il tipo di etichetta del contorno richiesto.
9. Cliccare su OK e selezionare la linea griglia.

1. Nella scheda Annotazioni tenere premuto Maiusc e cliccare su Etichette griglia.
2. Effettuare una delle seguenti operazioni:

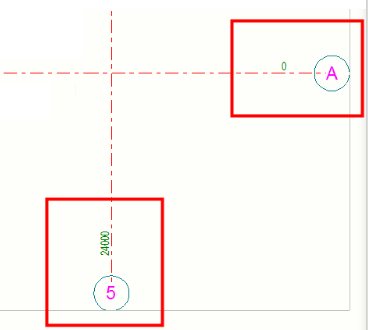

   • Definire le seguenti impostazioni per visualizzare automaticamente le coordinate della griglia lungo le linee griglia:



   • È inoltre possibile eseguire questa operazione in un altro modo e utilizzare prefissi diversi:

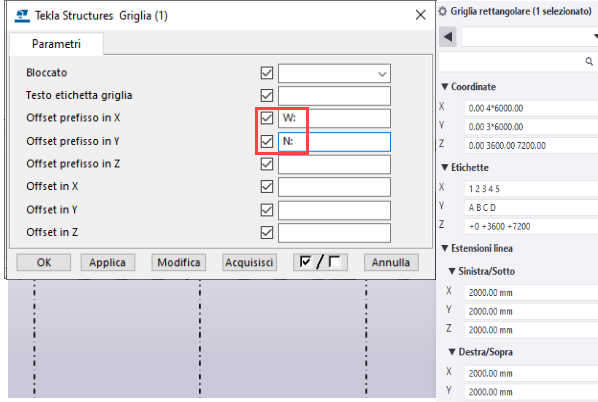

     1. Innanzitutto negli attributi utente della griglia modello aggiungere in Offset prefisso in X e in Offset prefisso in Y i valori W: e N: nel modo seguente:

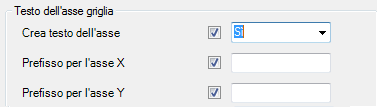

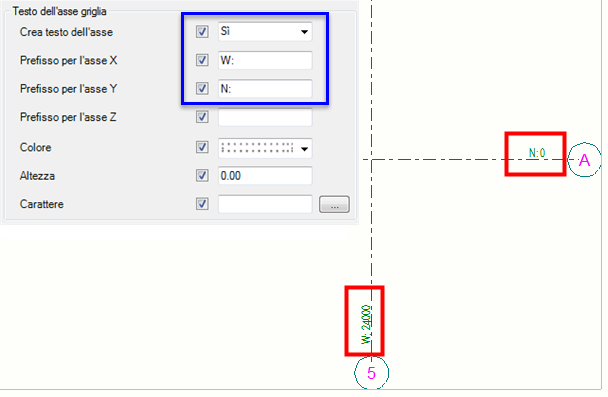

     2. Quindi, nella finestra di dialogo Proprietà avanzate etichetta griglia del disegno impostare Crea testo dell'asse su Sì:





        Se si desidera scrivere i prefissi in questi valori, in Proprietà avanzate etichetta griglia aggiungere le informazioni Prefisso per l'asse X e Prefisso per l'asse Y.

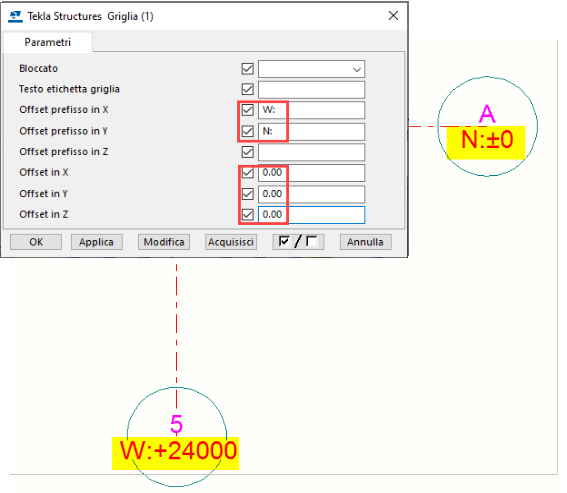

     3. Per ottenere le coordinate della griglia del modello visualizzate automaticamente nelle etichette griglia del disegno, all'interno del modello, passare agli attributi utente della griglia e modificare i valori di offset su 0.

        In tal caso, passare a Proprietà avanzate etichetta griglia del disegno e impostare Crea testo dell'asse su No.
