Appoggio con profili angolari (1040)

Il dettaglio Appoggio con profili angolari (1040) crea un appoggio ad angolo imbullonato a una colonna. Il lato del punto di riferimento sul quale è posizionato il profilo angolare può essere definito per connessioni ad angolo singolo. In alternativa, il dettaglio può creare due profili angolari. È inoltre inclusa un'opzione per aggiungere piatti di irrigidimento saldati al profilo angolare.

Oggetti creati

Angolari di montaggio (1 o 2)
Irrigidimenti (opzionali)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Appoggio angolo con irrigidimento.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare un punto di riferimento.

Il dettaglio viene creato automaticamente quando si seleziona il punto.

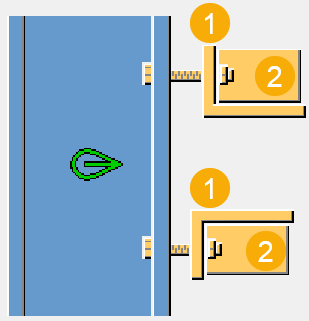

Identificazione delle parti


	Descrizione
1	Angolare di montaggio
2	Irrigidimento

Scheda Immagine

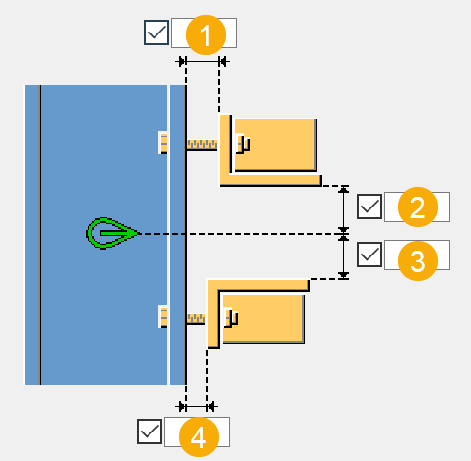

Utilizzare la scheda Immagine per controllare le tolleranze tra gli angoli e la parte principale.


	Descrizione
1	Distanza tra l'angolare di montaggio superiore e la colonna.
2	Tolleranza tra l'angolare di montaggio superiore e il punto di riferimento.
3	Tolleranza tra l'angolare di montaggio inferiore e il punto di riferimento.
4	Distanza tra l'angolare di montaggio inferiore e la colonna.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà parte dell'angolare di montaggio e degli irrigidimenti.

Parti


Opzione	Descrizione
Irrigidimenti (Stiffeners)	Spessore, larghezza e altezza dell'irrigidimento.
Profilo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire le posizioni dell'angolare di montaggio e degli irrigidimenti.

Posizione dell'angolare di montaggio


Opzione	Descrizione
	Default Viene creato l'angolo inferiore. AutoDefaults consente di modificare questa opzione.
	Viene creato l'angolo superiore.
	Viene creato l'angolo inferiore.
	Vengono creati entrambi gli angoli superiore e inferiore.

Tipo d'Irrigidimento


Opzione	Descrizione
	Default Piatto di irrigidimento rettangolare AutoDefaults consente di modificare questa opzione.
	Piatto di irrigidimento rettangolare
	Piatto di irrigidimento triangolare
	La linea che connette le estremità delle ali dell'angolare di montaggio definisce la forma del piatto di irrigidimento.

Rotazione dell'angolare di montaggio


Opzione	Descrizione
	Default L'angolare di montaggio non viene ruotato. AutoDefaults consente di modificare questa opzione.
	L'angolare di montaggio non viene ruotato.
	L'angolare di montaggio viene ruotato orizzontalmente di 90 gradi. Per inserire un irrigidimento nell’angolare di montaggio ruotato, selezionare l'opzione Irrigidimenti intermedi nella lista Posizione dell’irrigidimento intermedio.

Orientamento dell'angolare di montaggio


Opzione	Descrizione
	Default L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	L'ala più lunga dell'angolare di montaggio è connessa alla parte secondaria.
	L'ala più lunga dell'angolare di montaggio è collegata alla parte principale.
	Automatico L'ala più lunga dell'angolare di montaggio è connessa alla parte in cui i bulloni fuoriescono dallo spigolo dell'angolare di montaggio.

Posizione dell'irrigidimento laterale


Opzione	Descrizione
	Default Gli irrigidimenti laterali non vengono creati. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti laterali non vengono creati.
	Vengono creati gli irrigidimenti lato vicino.
	Vengono creati gli irrigidimenti lato lontano.
	Vengono creati gli irrigidimenti laterali lato vicino e lontano.

Offset angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio dalla linea centrale della parte principale.

Posizione dell'irrigidimento centrale


Opzione	Descrizione
	Default In base ai bulloni AutoDefaults consente di modificare questa opzione.
	Non viene creato alcun piatto di irrigidimento centrale.
	Irrigidimenti centrali Il piatto di irrigidimento è posizionato al centro dell'angolare di montaggio. Immettere il numero di irrigidimenti intermedi nella casella Numero di irrigidimenti intermedi. Più irrigidimenti vengono centrati e posizionati equidistanti.
	In base ai bulloni Il piatto di irrigidimento è posizionato al centro del passo bulloni. Per impostazione predefinita, viene creato un irrigidimento ogni due bulloni. Immettere il numero di irrigidimenti intermedi nella casella sottostante.

Tipo di Smusso


Opzione	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Quota offset irrigidimento

Definisce l'offset dei tagli inclinati per gli irrigidimenti triangolari.


	Descrizione
1	Quota offset orizzontale
2	Quota offset verticale

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

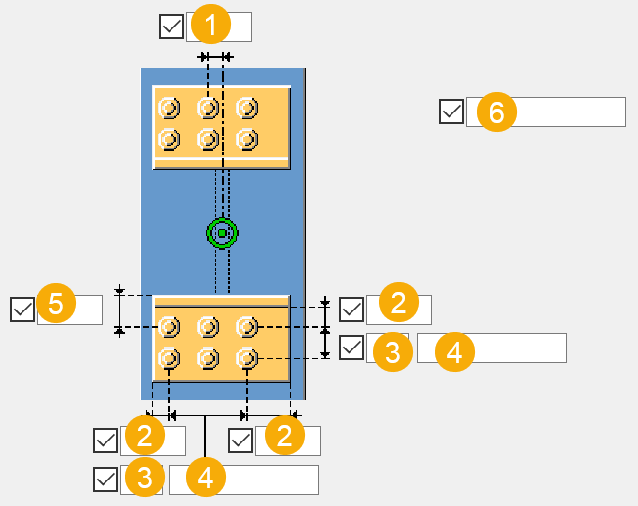

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni.
6	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
