Dettaglio Base Scala (1038)

Dettaglio Base Scala (1038) crea un piatto orizzontale imbullonato e un piatto verticale opzionale in un punto selezionato su un cosciale. I piatti vengono saldati al cosciale.

Oggetti creati

Piatto orizzontale
Piatto verticale (opzionale)
Bulloni
Saldature
Tagli per sagomare l'estremità del cosciale

Utilizzare per


Situazione	Descrizione

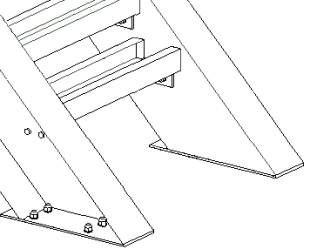

	Dettaglio base scala con piatti orizzontali e verticali.
	Dettaglio base scala con piatti orizzontali e verticali.

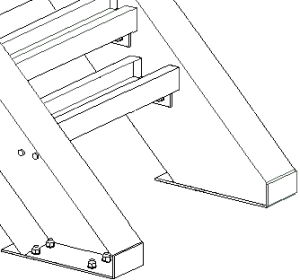

	Dettaglio base scala con piatti orizzontali.

Limitazioni

Dettaglio Base Scala (1038) funziona solo se Direzione superiore è impostato su +z nella scheda Generale. Non funziona se Direzione superiore è impostato su auto.

Prima di iniziare

Creare un cosciale.

Ordine di selezione

Selezionare il cosciale.
Selezionare un punto sul cosciale.

Il dettaglio viene creato automaticamente.

Identificazione delle parti


	Parte
1	Piatto orizzontale
2	Piatto verticale

Scheda Immagine

Utilizzare la scheda Immagine per controllare le posizioni del piatto orizzontale e verticale.

Posizioni piatti


	Descrizione	Default
1	Posizione del piatto. Definisce la distanza orizzontale dal punto scelto per la superficie interna del piatto verticale.	metrica: `31 mm` imperiale: `1"1/4`
2	Posizione del piatto. Definisce la distanza verticale dal punto selezionato al lato superiore del piatto orizzontale.	`0 mm`
3	Offset piatto orizzontale relativo alla direzione superiore del componente.	`0 mm`

Creazione del piatto verticale


Opzione	Descrizione
	Impostazione di default. Viene creato il piatto verticale.
	Viene creato il piatto verticale.
	Non viene creato alcun piatto verticale.

Scheda Parti

Utilizzare la scheda Parti per controllare le proprietà del piatto orizzontale e verticale.

Piatto orizzontale/Piatto verticale


Opzione	Descrizione
Piatto orizzontale Piatto verticale	Spessore, larghezza e altezza del piatto. Il nome di default è `PLATE`.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni nel piatto orizzontale. È possibile scegliere di creare bulloni o pioli. Di default, vengono creati i bulloni.

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Commento

È possibile definire un commento.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Direzione bullonatura


Opzione	Descrizione
	Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione.
	Direzione bullonatura 1
	Direzione bullonatura 2

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
