Manicotto foro condotto (1029)
Manicotto foro condotto (1029) crea fori o manicotti del condotto attraverso travi o colonne. È possibile regolare il diametro del foro o del manicotto. Se il foro è sufficientemente grande, è possibile aggiungere irrigidimenti all'anima per rafforzare la parte. Gli irrigidimenti possono trovarsi nella parte anteriore, posteriore o su entrambi i lati dell'anima. È possibile creare uno spazio tra il manicotto e l'anima a scopo di adattamento o saldatura. Se necessario, è inoltre possibile creare uno spazio tra il bordo interno del foro dell'anima e il bordo interno dell'irrigidimento.
Oggetti creati
-
Foro del condotto
-
Manicotto
-
Irrigidimento (opzionale)
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|

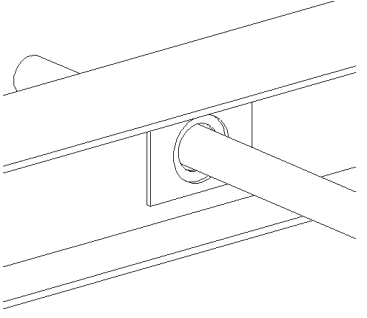

Foro per il condotto in una trave. |
Ordine di selezione
-
Selezionare la parte (trave o colonna) attraverso la quale passerà il condotto.
-
Selezionare una posizione per il foro del condotto.
Il foro del condotto viene creato automaticamente quando si seleziona la posizione.

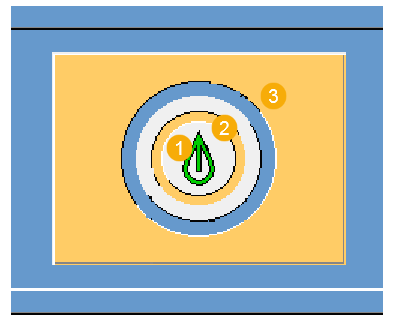

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Foro condotto |
|
2 |
Manicotto |
|
3 |
Irrigidimento |
Scheda Immagine

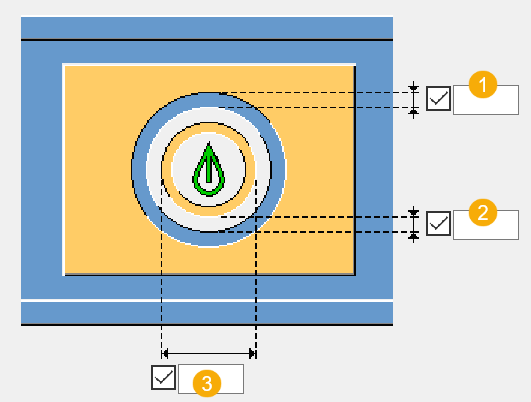

Utilizzare la scheda Immagine per definire le quote dei fori dei condotti. È inoltre possibile definire la lunghezza e la posizione del possibile manicotto.
Dimensions
|
Descrizione |
Default |
|
|---|---|---|
|
1 |
Distanza dal bordo interno del foro dell'anima al bordo interno dell'irrigidimento. Si applica solo se è presente un irrigidimento. |
20 |
|
2 |
Dimensioni dello spazio tra il manicotto e l'anima. |
0 |
|
3 |
Diametro del foro da tagliare nell'anima. Si applica solo se non è presente alcun manicotto. |
0,25*altezza trave |
|

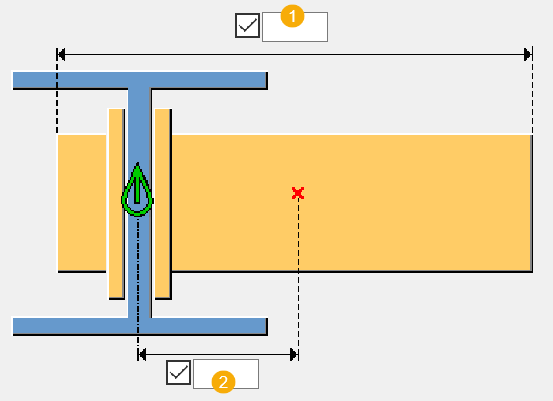

Descrizione |
Default |
|
|---|---|---|
|
1 |
La lunghezza del manicotto. |
2* larghezza trave |
|
2 |
L'offset del manicotto perpendicolare alla trave. |
0 |
Scheda Parti
Utilizzare la scheda Parti per controllare le proprietà dell'irrigidimento e del manicotto.
Parti
|
Opzione |
Descrizione |
|---|---|
|
Irrigidimento |
Spessore, larghezza e altezza dell'irrigidimento. |
|
Manicotto |
Seleziona il profilo manicotto dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri

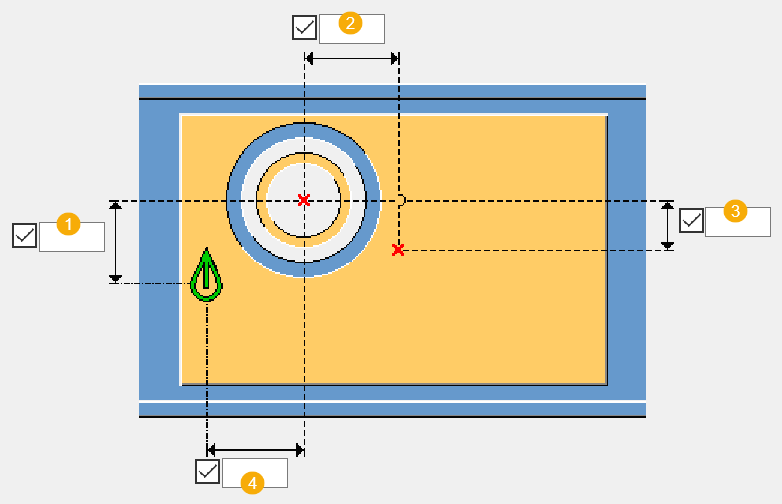

Utilizzare la scheda Parametri per definire le proprietà del foro e del manicotto e la posizione dell'irrigidimento.
|
Descrizione |
|
|---|---|
|
1 |
Distanza verticale tra il centro del foro e l'origine del dettaglio. |
|
2 |
Distanza orizzontale tra il centro del foro e il centro dell'irrigidimento. |
|
3 |
Distanza verticale tra il centro del foro e il centro dell'irrigidimento. |
|
4 |
Distanza orizzontale tra il centro del foro e l'origine del dettaglio. |
Manicotto
|
Opzione |
Descrizione |
|---|---|
 |
Default Viene creato solo il foro del condotto. AutoDefaults consente di modificare questa opzione. |
 |
Viene creato solo il foro del condotto. |
 |
Vengono creati il foro e il manicotto del condotto. |
Posizione degli irrigidimenti
|
Opzione |
Descrizione |
|---|---|
 |
Default Nessun irrigidimento AutoDefaults consente di modificare questa opzione. |
 |
Nessun irrigidimento |
 |
Irrigidimento nella parte anteriore dell'anima |
 |
Irrigidimento sul retro dell'anima |
 |
Irrigidimento su entrambi i lati dell'anima |
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
