Stub (1011)
Stub (1011) crea un tronchetto in una posizione selezionata su una trave.
Oggetti creati
-
Profilo tronchetto
-
Bulloni
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Profilo di tronchetto creato su una trave. |
Ordine di selezione
-
Selezionare una trave.
-
Selezionare una posizione sulla trave.
Il profilo di tronchetto viene creato automaticamente quando si seleziona la posizione.
Identificazione delle parti

| Descrizione | |
|---|---|
|
1 |
Profilo tronchetto |
Scheda Immagine
Utilizzare la scheda Immagine per controllare la geometria del dettaglio.

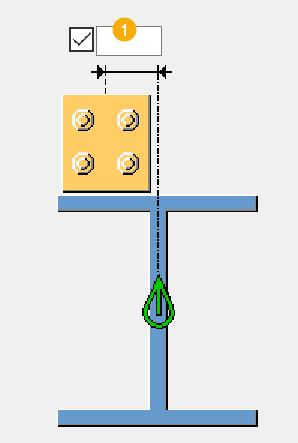

Dimensions

| Descrizione | |
|---|---|
|
1 |
Distanza dall'asse centrale dello stub alla linea centrale della trave. Di default, la distanza è zero. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parte
| Opzione | Descrizione | Default |
|---|---|---|
|
Profilo |
Seleziona il profilo tronchetto dal catalogo profili. |
U140 |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire la rotazione dello stub.
Rotazione del profilo
Selezionare la modalità di rotazione del profilo: Dietro, davanti, superiore o inferiore.

| Opzione | Descrizione |
|---|---|
|
|
Default Posteriore L'opzione vuota è per la compatibilità con le versioni precedenti. AutoDefaults consente di modificare questa opzione. |
|
|
Posteriore |
|
|
Anteriore |
|
|
Superiore |
|
|
Inferiore |
Scheda Bulloni
Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

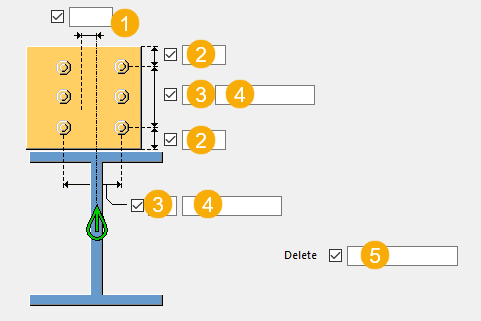

Dimensioni del gruppo bulloni

| Descrizione | |
|---|---|
|
1 |
Dimensione della posizione orizzontale del gruppo bulloni. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
|
6 |
Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Sfalsatura dei bulloni
|
Opzione |
Descrizione |
|---|---|
|
|
Default Non sfalsato AutoDefaults consente di modificare questa opzione. |
|
|
Non sfalsato |
|
|
Tipo sfalsato 1 |
|
|
Tipo sfalsato 2 |
|
|
Tipo sfalsato 3 |
|
|
Tipo sfalsato 4 |
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
