Realizzazione Tower (S43)
Realizzazione Tower (S43) crea una torre completa, con una base quadrata o rettangolare.
Oggetti creati
-
Gambe torre (4 profili a L)
-
Pannelli di controventatura (profili a L, piatti, a U, accoppiati)
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|

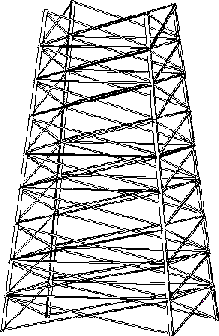

Torre completa a base rettangolare |
Prima di iniziare
Controllare il piano di lavoro corrente poiché influenza la posizione della torre.
Tekla Structures crea la torre lungo l'asse z del piano di lavoro corrente. Se la torre ha una base rettangolare, il lato più lungo della base corre parallelo all'asse x.
| Descrizione | |
|---|---|
|
1 |
Base della torre |
|
2 |
Parte superiore della torre |
Ordine di selezione
-
Selezionare un punto per indicare la posizione della gamba della torre nell'angolo inferiore sinistro della base della torre.
La torre viene creata automaticamente quando si seleziona il punto.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Gamba della torre |
|
2 |
Pannelli di controventatura |
Scheda Immagine
Utilizzare la scheda Immagine per definire il numero di pannelli di controventatura e le quote che controllano la posizione dei controventi incrociati sulle gambe della torre.
Pannelli di controventatura
| Opzione | Descrizione |
|---|---|
|
Numero di diagonali |
Definire quanti pannelli di controventatura vengono creati tra ogni coppia di gambe della torre. |
Dimensions
| Descrizione | |
|---|---|
|
1 |
Distanza del pannello di controvento dal bordo esterno delle gambe della torre |
|
2 |
Distanza dal bordo del pannello dalla parte superiore delle gambe della torre |
|
3 |
Distanza dal bordo del pannello dalla parte inferiore delle gambe della torre |
|
4 |
Distanza tra i pannelli di controventatura |
Layout del pannello di controventatura
È possibile selezionare il tipo di layout per i pannelli di controventatura nella scheda Parametri Tower. Il layout di default è la controventatura incrociata:
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà parte e i profili per gambe e controventi.
Parti
| Opzione | Descrizione |
|---|---|
|
Profilo 1, Profilo 2, Profilo 3, Profilo 4, Profilo 5, Profilo 6, Profilo 7, Profilo 8 |
Seleziona il profilo dal catalogo profili. |
|
Profilo diagonale |
Seleziona il profilo dal catalogo profili. |
|
Profilo orizzontale |
Seleziona il profilo dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri ala
Utilizzare la scheda Parametri ala per definire la creazione e le quote del profilo angolare, la lunghezza dei giunti e i profili del rivestimento.
Profili
| Opzione | Descrizione |
|---|---|
|
Profili per le parti |
Definisce i profili utilizzati per le gambe della torre. Ad esempio, immettere 6*1 per creare gambe della torre composte ciascuna da 6 giunti utilizzando il tipo di profilo definito per il profilo 1. |
|
Finitura |
Definisce come la superficie della parte viene trattata. |
Lunghezza dei giunti e parti da rivestire
| Descrizione | |
|---|---|
|
1 |
Definisce il numero e la lunghezza dei giunti che compongono ogni gamba. Ad esempio, immettere 6*6000 per creare le gambe della torre utilizzando 6 giunti, ciascuno lungo 6000. |
|
2 |
Per rivestire giunti specifici, immettere i numeri dei giunti da rivestire, partendo dalla parte inferiore della gamba. Ad esempio, immettere 3 5 per i giunti 3 e 5. |
Distanza di taglio
| Descrizione | |
|---|---|
|
1 |
Definisce la distanza di taglio nella parte superiore e in quella inferiore per giuntare le gambe della torre. |
Distanza tra i profili angolari
| Descrizione | |
|---|---|
|
1 |
Distanza in direzione x |
|
2 |
Distanza in direzione y |

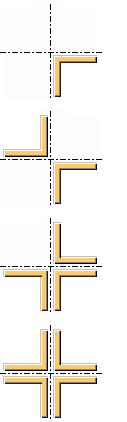

Creazione di profilo angolari
| Opzione | Descrizione |
|---|---|
|
|
Definisce quanti profili angolari formano ogni gamba, in una sezione trasversale. L'opzione di default è un profilo angolare. |
Creazione di gambe inclinate
Definire le quote x e y della base e della parte superiore della torre per creare gambe inclinate.
| Descrizione | |
|---|---|
|
1 |
Direzione x superiore |
|
2 |
Direzione y superiore |
|
3 |
Direzione x base |
|
4 |
Direzione y base |
Scheda Parametri Tower
Utilizzare la scheda Parametri Tower per definire il tipo e la classe di controvento per il controvento.
Orientamento ala dell'angolare
| Opzione | Descrizione |
|---|---|
|
|
Selezionare l'orientamento dell'ala dell'angolare. |
Layout del pannello di controventatura
| Opzione | Descrizione |
|---|---|
|
|
Selezionare il layout del pannello del controvento. Il layout di default è la controventatura incrociata, la seconda opzione. |
Rotazione del profilo angolare
| Opzione | Descrizione |
|---|---|
|
|
Selezionare la rotazione del profilo angolare. |
Layout controvento diagonale
| Opzione | Direzione |
|---|---|
|
|
Selezionare il layout per il controvento diagonale. È possibile definire il numero di pannelli di controventatura nella scheda Immagine. |
Distanza trasversale e classe
| Opzione | Descrizione |
|---|---|
|
Metodo Di Calcolo Distanze Incrociate |
Scegliere se i pannelli di controventatura diagonali vengono creati da distanze trasversali uguali o diverse oppure da livelli Z. |
|
Livelli Z |
Definisce i livelli Z per i pannelli di controventatura diagonali. |
|
Numero classe dei profili orizzontali Numero classe dei profili diagonali destri Numero classe dei profili diagonali sinistri |
Definire la classe dei profili. |
Scheda Profili accoppiati
Utilizzare la scheda Profili accoppiati per definire se vengono utilizzati i profili accoppiati.
Creazione di profili accoppiati
| Opzione | Descrizione |
|---|---|
|
|
Scegliere se creare un profilo accoppiato. |
Quote del profilo accoppiato
| Descrizione | |
|---|---|
|
1 |
Distanza orizzontale tra i profili |
|
2 |
Distanza orizzontale tra i profili |
Rotazione profilo accoppiato
| Opzione | Descrizione |
|---|---|
|
|
Selezionare la posizione e la rotazione dei profili accoppiati. |
Scheda Punti modello
Utilizzare la scheda Punti modello per definire i punti di costruzione sulle gambe della torre e sui controventi per collegare il componente alle parti.
Punti di costruzione
I punti di costruzione sono i punti che è possibile selezionare per fissare i componenti alle parti. Ad esempio, è possibile creare punti di costruzione sulle gambe della torre per collegare il controvento alle gambe.
-

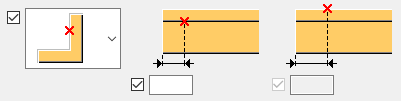

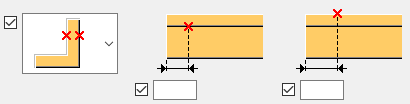

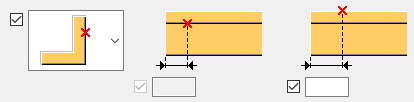

Selezionare la posizione dei punti. È possibile selezionare che non venga creato alcun punto, che vengano creati punti sulla faccia esterna o interna di un controvento o su entrambe le facce.
-
Immettere la distanza tra i punti e la quantità di punti. Ad esempio, immettere 400*4 per creare 4 punti, distanti 400 mm.
Le immagini di esempio riportate di seguito mostrano le opzioni del controvento orizzontale.
| Opzione | Descrizione |
|---|---|
|
|
Nessun punto |
|
|
Faccia interna del controvento |
|
|
Faccia esterna del controvento |
 |
Entrambe le facce del controvento |
Scheda Nodi
Utilizzare la scheda Nodi per definire i componenti che collegano i controventi alle gambe della torre.
È possibile utilizzare diversi componenti per collegare i controventi diagonali destro e sinistro e i controventi orizzontali.
Non è possibile utilizzare componenti personalizzati per collegare i controventi alle gambe della torre.
-
Selezionare un componente dalla lista.
Per utilizzare un componente che non si trova nella lista, selezionare Personalizzato e immettere il numero del componente.
-
Immettere il nome dell'insieme di proprietà predefinito per il componente.
