Ala - Diagonale 1 (178)
Ala - Diagonale 1 (178) imbullona un controvento diagonale con profilo a L alla faccia esterna o interna di una gamba della torre con profilo a L.
Oggetti creati
-
Bulloni
Questo componente non crea alcun bullone di default. È necessario definire i bulloni creati.
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Controvento diagonale collegato a una gamba della torre |
Ordine di selezione
-
Selezionare la gamba della torre.
-
Selezionare il controvento diagonale (parte secondaria.
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Scheda Immagine

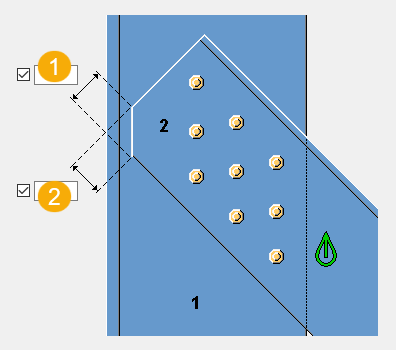

Utilizzare la scheda Immagine per definire le dimensioni di taglio del controvento.
Dimensions
| Descrizione | |
|---|---|
|
1 |
Quota di taglio orizzontale |
|
2 |
Quota di taglio verticale |
Scheda Parametri

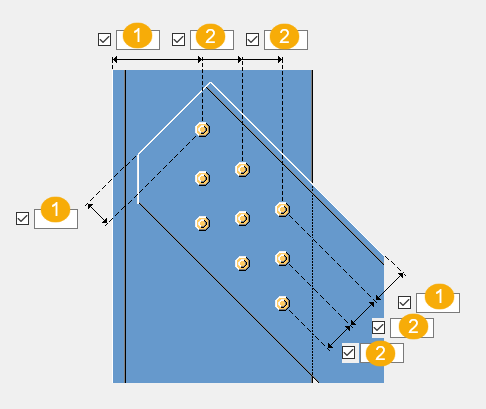

Utilizzare la scheda Parametri per definire le linee di calibro dei bulloni che definiscono le posizioni dei bulloni.
Dimensions
| Descrizione | |
|---|---|
|
1 |
Distanza del bullone dal bordo |
|
2 |
Distanza tra i bulloni |
Se non si immette alcuna quota, vengono utilizzati i valori di default definiti nel file gauge_lines.dat.
Scheda Bulloni
Utilizzare la scheda Bulloni per definire gli offset bulloni e le proprietà dei bulloni.

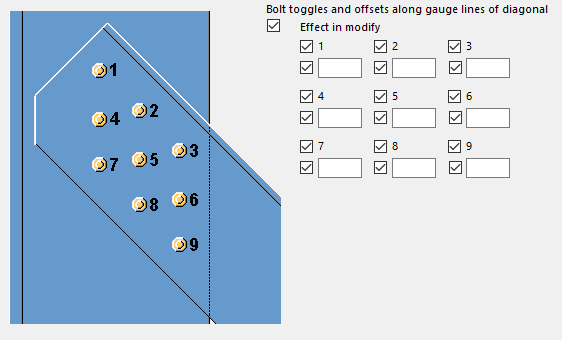

Offset bulloni
Definire la creazione e gli offset dei bulloni.
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
