Controvento ponte bullonato (169)

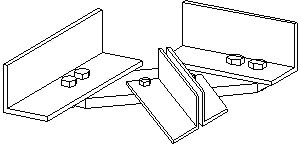

Controvento ponte bullonato (169) imbullona due controventi orizzontali e un controvento diagonale a un piatto ponte o a un profilo angolare. Il controvento diagonale viene tagliato. Questo componente non può essere utilizzato per controventi che si trovano su piani diversi o per controventi che interferiscono tra loro.

Oggetti creati

Piatto ponte o profilo angolare
Bulloni

Utilizzare per


Situazione	Descrizione
	Piatto ponte che collega tre controventi
	Controventi diagonali del profilo accoppiato
	Profilo angolare utilizzato come ponte

Ordine di selezione

Selezionare il primo controvento orizzontale.
Selezionare il secondo controvento orizzontale.
Selezionare il controvento diagonale.
Se il controvento diagonale è un profilo accoppiato, selezionare il secondo profilo.
Cliccare con il pulsante centrale del mouse per creare il componente.

Identificazione delle parti


	Descrizione
1	Piatto ponte

Scheda Immagine

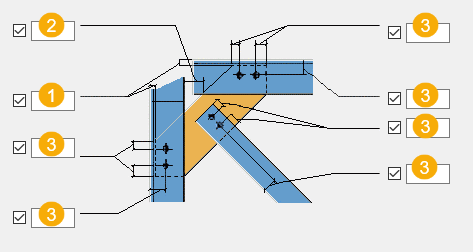

Utilizzare la scheda Immagine per definire le quote che definiscono le posizioni dei bulloni e la tolleranza tra il ponte e i controventi orizzontali.

Dimensions


	Descrizione
1	Distanza del bordo del piatto ponte dalla parte principale
2	Distanza dal bordo del piatto ponte dalla parte secondaria
3	Distanza del bullone dal bordo

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Ponte	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire il taglio del ponte e le proprietà dei bulloni nei controventi orizzontali.

Proprietà


Opzione	Descrizione
Attivare per sagomare il taglio a ponte	Selezionare la modalità di taglio del piatto ponte.
Commenti per il ponte	Immettere un commento per il ponte.
Diametro dei bulloni sui controventi orizz.	Definisce il diametro bullone.
Tolleranza dei fori per i bulloni sui controventi orizz.	Definisce la tolleranza del foro.
Numero di bulloni lungo i controventi orizz.	Definisce il numero di bulloni.
Dist. tra i bulloni lungo il primo controvento orizz.	Definisce la distanza dei bulloni.
Dist. tra i bulloni lungo il secondo controvento orizz.	Definisce la distanza dei bulloni.

Bulloni

Cliccare sul pulsante Bulloni per definire le proprietà dei bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi
