Un gruppo di barre d'armatura include più barre identiche, o molto simili. È possibile creare un gruppo di barre d'armatura selezionando una sagoma d'armatura predefinita dal Catalogo sagome barre d'armatura. Le sagome predefinite nel Catalogo sagome barre d'armatura sono basate su sagome che sono state definite in Gestione sagome armatura e salvate nel file RebarShapeRules.xml.

1. Nella scheda Barre d'armatura cliccare su Gruppo barre > Catalogo sagome barre d'armatura.

   Viene aperta la finestra di dialogo Catalogo sagome barre d'armatura.

2. Selezionare una delle sagome predefinite dalla struttura ad albero sulla sinistra.

   È possibile aggiungere le sagome utilizzate con maggiore frequenza alla struttura ad albero o eliminare quelle non necessarie.

   Se si seleziona un'armatura esistente nel modello e si clicca sul pulsante Acquisisci, le proprietà di quell'armatura vengono visualizzate nella finestra di dialogo Catalogo sagome barre d'armatura.

3. Se necessario, modificare le proprietà delle barre.
   • Per impostare un valore Lunghezza segmento, cliccare su un'ala nell'anteprima della sagoma.

     Se non viene immesso un valore Lunghezza segmento, la lunghezza ala viene calcolata automaticamente in base alle dimensioni della parte in calcestruzzo.

   • Per impostare un valore Angolo di piegatura per una piegatura non di 90 gradi, cliccare su uno dei segmenti accanto alla piegatura.
   • Per armature circolari, poligonali e a spirale, è possibile immettere i valori Diametro cerchio e Distanza di sovrapposizione.

   Le proprietà dei ganci sono visibili solo se l'opzione avanzata XS_​REBAR_​RECOGNITION_​HOOKS_​CONSIDERATION è stata impostata su FALSE nel menu File > Impostazioni > Opzioni avanzate > Lavorazione Calcestruzzo.

4. Se necessario, impostare il punto di riferimento dell'armatura su inizio, centro o fine cliccando due volte sui segmenti o sui ganci nell'anteprima della sagoma.
5. Cliccare su OK.
6. Nel modello posizionare il puntatore del mouse su una faccia della parte o sul bordo.

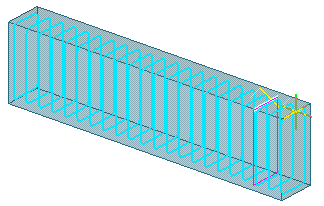

   Verrà visualizzata un'anteprima che mostra il posizionamento e le dimensioni dell'armatura.







7. In base all'anteprima, selezionare un posizionamento per il gruppo di barre d'armatura e cliccare con il pulsante sinistro del mouse.

   Tekla Structures crea l'armatura.

8. Per modificare l'armatura, Effettuare una delle seguenti operazioni:

   • Utilizzare la modifica diretta. Verificare che il tasto Modifica diretta sia attivo.

   • Cliccare due volte sull'armatura per aprire le proprietà del gruppo di barre d'armatura e modificare le proprietà.
