Generazione di profili (9)

Generazione di profili (9) crea profili di rivestimento per pareti e soffitti.

Oggetti creati

Profili travi di acciaio

Utilizzare per


Situazione	Descrizione
	Profilo trave di acciaio

Ordine di selezione

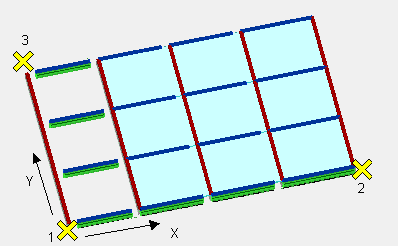

Selezionare il punto iniziale per il pannello di rivestimento.
Selezionare un punto per indicare la direzione x.

Questa quota definisce anche la larghezza del pannello se è stata selezionata l'opzione Ltot/# per Tipo di suddivisione in X nella scheda Parametri .
Selezionare un punto per indicare la direzione y.

Questa quota definisce anche l'altezza del pannello se è stata selezionata l'opzione Ltot/# per Tipo di suddivisione in Y nella scheda Parametri .

Il pannello viene creato automaticamente quando si seleziona il punto per la direzione y.

Scheda Immagine

La scheda Immagine mostra un esempio di profili di rivestimento.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Profilo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.

Creazione di profili nella campata


Opzione	Descrizione
Sì	Vengono creati tutti i profili.
No	Non viene creato alcun profilo.
Sì-primo	Vengono creati tutti i profili, ad eccezione di quello più vicino all'origine.
Sì-ultimo	Vengono creati tutti i profili, tranne l'ultimo profilo.
Sì-primo&ultimo	Vengono creati tutti i profili, ad eccezione del primo e dell'ultimo profilo.
Primo	Viene creato il profilo più vicino all'origine.
Ultimo	Viene creato il profilo più lontano dall'origine.

Direzione di creazione

Definire se i profili sono continui o individuali e singoli o accoppiati. È inoltre possibile utilizzare questa impostazione per ruotare i profili asimmetrici, come gli angoli, cambiando la direzione di creazione.


Opzione	Descrizione
	Selezionare una delle seguenti opzioni: Vengono creati profili separati da sinistra a destra in ciascuna campata. Viene creato un profilo continuo da sinistra a destra. Vengono creati profili separati da destra a sinistra in ciascuna campata. Viene creato un profilo continuo da destra a sinistra. In ciascuna campata vengono creati profili accoppiati separati. Vengono creati profili accoppiati continui che si estendono su tutte le campate.

Offset finale


Opzione	Descrizione
Muovi estremità 1/2	Impostare l'offset iniziale e finale. Muovi 1 è l'offset iniziale e Muovi 2 è l'offset finale.

Posizione della parte


Opzione	Descrizione
Posizione in piano	Definisce la posizione della parte sul piano di lavoro.
Rotazione	Definisce la rotazione della parte attorno al proprio asse sul piano di lavoro.
Posizione in altezza	Definisce la profondità posizione della parte.

Scheda Parametri

Utilizzare la scheda Parametri per definire il numero e il posizionamento dei profili.

Profili


Opzione	Descrizione
Numero di profili	Definisce il numero di profili creati nelle direzioni x e y.
Distanza tra i profili	Definisce la distanza tra i profili nella direzione x e y.
Tipo di suddivisione in X Divisione dei tipi in Y	Ltot/#: L'area creata selezionando i punti all'inizio del componente viene divisa per il numero di profili. Questo valore viene utilizzato come distanza tra i profili. #xD: Vengono utilizzati il numero di profili e le distanze tra i profili definiti nella finestra di dialogo del componente e l'area selezionata all'inizio viene ignorata.
Disposiz.Globale	Gli offset definiti qui vengono aggiunti ai punti selezionati nel sistema di coordinate del modello.
Combina	Selezionare se i profili vengono creati in x, y o in entrambe le direzioni.
Finitura	Immettere la proprietà Fine da utilizzare.
Commento	Immettere le informazioni aggiuntive necessarie.
Nome costruttore	Immettere il nome del costruttore.

Schede Prof.// X_m / Prof.//Y_m

Utilizzare le schede Profilo per definire le proprietà profilo nelle direzioni x e y.

Profili


Opzione	Descrizione
Profilo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.


Opzione	Descrizione
In piano	Posizione della parte sul piano di lavoro.
Rotazione	Rotazione della parte intorno al proprio asse.
Alla profondità	Profondità posizione della parte.

Scheda Prop._m

Utilizzare la scheda Proprietà per definire la finitura, il commento e il costruttore per le parti, nonché gli offset iniziali e finali.

Proprietà


Opzione	Descrizione
Finitura	Immettere la proprietà Fine da utilizzare.
Commento	Immettere le informazioni aggiuntive necessarie.
Costruttore	Immettere il nome del costruttore.
Classe	Immettere una classe per la parte.
Muovi estremità 1/2	La prima casella è l'offset iniziale della prima trave. La seconda casella è l'offset finale della prima trave e anche l'offset iniziale della seconda trave (e di qualsiasi altra trave fino all'ultima trave). La terza casella è l'offset finale della seconda trave (e di qualsiasi altra trave fino all'ultima trave) e anche l'offset iniziale dell'ultima trave. La quarta casella è l'offset finale dell'ultima trave.
