Colonna rastremata (S99)
Colonna rastremata (S99) crea una singola colonna composta, che può essere diritta o rastremata.
Oggetti creati
-
Piatto d'anima verticale
-
Piatto di flangia esterno verticale
-
Piatto di flangia interno inclinato
-
Piastra superiore
-
Irrigidimenti di flangia (2)
-
Irrigidimenti orizzontali (2)
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Una colonna composta rastremata con un angolo irrigidito. Irrigidimenti di flangia:
|
|
|
Una colonna composta diritta. |
Prima di iniziare
Verificare che sia presente un punto da selezionare.
Ordine di selezione
-
Selezionare la posizione della colonna:
La colonna viene creata automaticamente quando si seleziona la posizione.

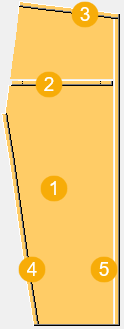

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Piatto d'anima |
|
2 |
Irrigidimento orizzontale |
|
3 |
Piastra superiore |
|
4 |
Piatto flangia interna |
|
5 |
Piatto flangia esterna |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni della colonna.

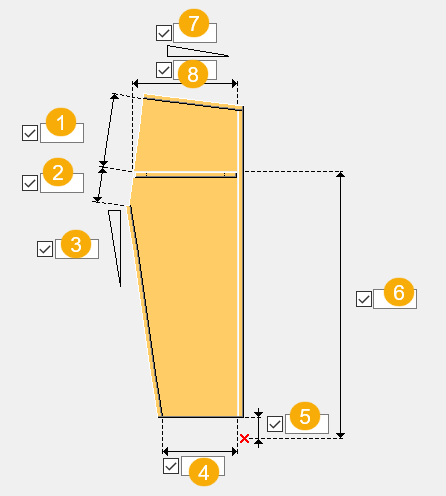

Dimensioni
| Descrizione | |
|---|---|
|
1 |
Dimensione dall'angolo superiore del piatto d'anima alla parte superiore dell'irrigidimento |
|
2 |
Dimensione dalla parte superiore dell'irrigidimento all'angolo interno del piatto d'anima |
|
3 |
Pendenza piatto di flangia interno |
|
4 |
Larghezza del piatto d'anima in basso |
|
5 |
Offset verticale del piatto d'anima dal punto di inserimento |
|
6 |
Dimensione del piatto d'anima dal punto di inserimento alla parte superiore dell'irrigidimento orizzontale |
|
7 |
Pendenza del piatto superiore come percentuale, ad esempio 10. |
|
8 |
Lunghezza dell'irrigidimento orizzontale |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà del piatto d'estremità.
Parti
| Opzione | Descrizione |
|---|---|
|
Web |
Spessore dell'anima |
|
Flangia esterna, Flangia interna, Piatto superiore, Irrigidimento orizzontale |
Selezionare i profili nella scheda Parametri. |
|
Irrigidimento flangia |
Spessore dell'irrigidimento flangia |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire i profili, l'orientamento e le dimensioni del piatto.
Profili
| Opzione | Descrizione |
|---|---|
|
Profilo flangia esterna, Profilo flangia interna, Profilo piatto superiore, Profilo irrigidimento orizzontale |
Dimensioni del profilo dei piatti. Il file std_flange_plates.dat specifica i profili dei piatti disponibili. |
Dimensione di giunzione della flangia
Se il piatto risulta più lungo della lunghezza massima ammessa, definita nel file std_flange_plates.dat, Tekla Structures crea un giunto.
| Descrizione | |
|---|---|
|
1 |
Dimensione di giunzione flangia interna |
|
2 |
Dimensione di giunzione flangia esterna |

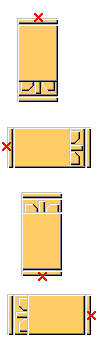

Orientamento
| Opzione | Descrizione |
|---|---|
|
|
Seleziona una rotazione adeguata. L'anima della colonna viene ruotata in relazione al piano di lavoro. |
Lunghezza extra
| Descrizione | |
|---|---|
|
1 |
Lunghezza extra della flangia esterna |
|
2 |
Lunghezza extra del piatto superiore |
Smusso irrigidimento orizzontale
| Descrizione | |
|---|---|
|
1 |
Dimensione dello smusso interno nell'irrigidimento orizzontale. Il valore di default è 15. |
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
