Colonna rastremata 2 (S44)

Colonna rastremata 2 (S44) crea una colonna composta saldata, che può essere rastremata o diritta. È possibile controllare la rastremazione e le dimensioni del materiale giuntato.

Oggetti creati

Piatti d'anima
Piatti di flangia superiori
Piatti di flangia inferiori
Saldature

Utilizzare per


Situazione	Descrizione
	Una colonna semplice, diritta costituita da due piatti di flangia e un piatto d'anima.
	Una colonna rastremata più complessa, con più piatti che formano le flange d'anima, superiore e inferiore.

Prima di iniziare

Verificare che sia presente un punto da selezionare.

Ordine di selezione

Selezionare la posizione della colonna.

La colonna viene creata automaticamente quando si seleziona la posizione.

Identificazione delle parti


	Descrizione
1	Piatto d'anima
2	Piatto di flangia superiore
3	Piatto di flangia inferiore

Scheda Immagine

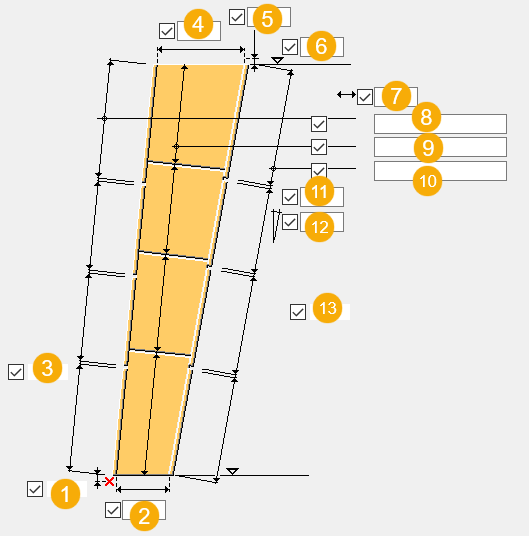

Utilizzare la scheda Immagine per definire le dimensioni e la posizione della colonna, in relazione ai punti selezionati.

Dimensioni


	Descrizione
1	Distanza tra il primo punto selezionato e l'estremità della colonna.
2	Larghezza della colonna alla prima estremità.
3	Distanza tra i piatti di flangia superiori.
4	Larghezza della colonna alla seconda estremità.
5	Distanza tra l'ultimo punto selezionato e l'estremità della colonna.
6	Altezza colonna.
7	Dimensione allineamento estremità colonna.
8	Lunghezza dei piatti di flangia superiori. Ad esempio, per avere quattro sezioni di 1 metro, immettere `4*1000`. Se si desidera creare la flangia o l'anima da un piatto singolo, lasciare la casella vuota.
9	Lunghezza dei piatti di saldatura. Ad esempio, per avere quattro sezioni di 1 metro, immettere `4*1000`. Se si desidera creare la flangia o l'anima da un piatto singolo, lasciare la casella vuota.
10	Lunghezza dei piatti di flangia inferiori. Ad esempio, per avere quattro sezioni di 1 metro, immettere `4*1000`. Se si desidera creare la flangia o l'anima da un piatto singolo, lasciare la casella vuota.
11	Distanza tra i piatti di flangia inferiori.
12	Pendenza orizzontale della trave, come percentuale.
13	Dimensione rotazione colonna.

Rotazione colonna


Opzione	Descrizione
	Seleziona la modalità di rotazione della colonna e definisce la dimensione per la rotazione.

Posizione colonna al punto selezionato


Opzione	Descrizione
	Sposta la colonna in modo che il punto si trovi nella flangia della colonna.
	Sposta la colonna in modo che il punto si trovi nell'anima della colonna.
	Sposta la colonna in modo che il punto si trovi al centro della sezione trasversale della colonna.
	Sposta la colonna in modo che il punto si trovi nell'anima della colonna.
	Sposta la colonna in modo che il punto si trovi nella flangia della colonna.

Orientamento piatto d'anima


Opzione	Descrizione
	I piatti d'anima vengono tagliati perpendicolarmente alla flangia superiore.
	I piatti d'anima vengono tagliati verticalmente.

Allineamento estremità colonna


Opzione	Descrizione
	Il taglio è orizzontale o verticale.
	Il taglio è perpendicolare alla flangia superiore.
	Il taglio è relativo alla posizione corrente del piano di lavoro.

Misura profondità


Opzione	Descrizione
	La profondità viene calcolata dalle superfici esterne delle flange superiore e inferiore.
	La profondità è la profondità dell'anima.

Flangia della colonna


Opzione	Descrizione
	La flangia della colonna è adattata perpendicolarmente all'anima.
	La flangia della colonna è allineata all'anima.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà del piatto d'estremità.

Parti


Opzione	Descrizione
Profilo fl. superiore	Seleziona il profilo dal catalogo profili.
Profilo flangia inferiore	Seleziona il profilo dal catalogo profili.
Spess.piatto d'anima	Spessore del piatto d'anima.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
