Profilo trasversale (S32)
Profilo trasversale (S32) crea una trave composta utilizzando il profilo a I e due profili a T saldati all'anima del profilo a I.
Oggetti creati
-
Profilo a I
-
Profilo a T (2)
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Trave composta diritta. Due profili a T saldati a un profilo a I. |
Non utilizzare per
Travi composte rastremate.
Prima di iniziare
Verificare che siano presenti due punti da selezionare.
Ordine di selezione
-
Selezionare il punto iniziale per la trave.
-
Scegliere il punto finale per la trave.
La trave viene creata automaticamente quando si seleziona il punto finale.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Profilo a I |
|
2 |
Profilo a T |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni dei profili.

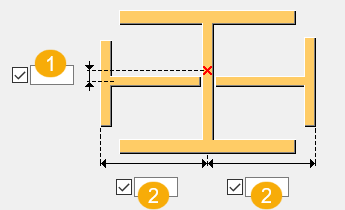

Quote
| Descrizione | |
|---|---|
|
1 |
Regola la posizione delle parti orizzontali in relazione alle parti verticali. Di default, l'eccentricità è zero. I profili a T sono collegati al centro dell'anima del profilo a I. |
|
2 |
Dimensione del profilo a T dalla linea centrale del profilo a I. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà del profilo a I e del profilo a T.
Parti
| Opzione | Descrizione |
|---|---|
|
Prof. principale |
Seleziona il profilo dal catalogo profili. |
|
Prof. sec1 |
Seleziona il profilo dal catalogo profili. |
|
Prof. sec2 |
Seleziona il profilo dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire nome, classe e finitura della parte, nonché posizione, rotazione e lunghezza.
|
Opzione |
Descrizione |
|---|---|
|
Nome |
Definisce il nome, la classe e la finitura dei profili. |
|
Classe |
|
|
Finitura |
|
|
|
I valori negativi accorciano la trave, i valori positivi la allungano.
|
|
|
Seleziona la posizione in piano e definisce la posizione nell'offset piano. Vedere Posizione orizzontale parte. |
|
|

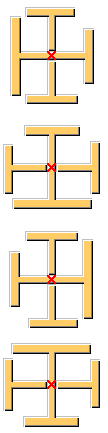

Seleziona una rotazione adatta e definisce l'offset di rotazione. Vedere Rotazione parte. |
|
|

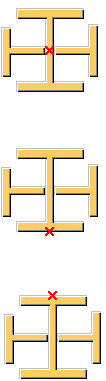

Seleziona la posizione in profondità e definisce la posizione nell'offset profondità. Vedere Profondità posizione parte. |
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
