Trave a cassone (S13)
Trave a cassone (S13) crea una trave composta con una sezione trasversale a cassone.
Oggetti creati
-
Trave composta
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Trave composta diritta con una sezione trasversale. |
Non utilizzare per
Travi composte rastremate.
Prima di iniziare
Verificare che siano presenti due punti da selezionare.
Ordine di selezione
-
Selezionare il punto iniziale per la trave.
-
Scegliere il punto finale per la trave.
La trave viene creata automaticamente quando si seleziona il punto finale.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Flangia superiore |
|
2 |
Flangia inferiore |
|
3 |
Anima sinistra |
|
4 |
Anima destra |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni.

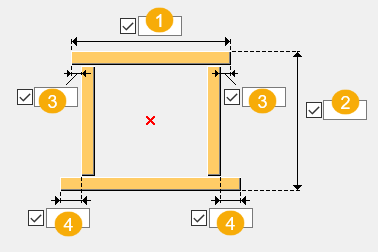

Quote
| Descrizione | |
|---|---|
|
1 |
Larghezza della trave |
|
2 |
Altezza della trave |
|
3 |
Dimensione di estensione flangia superiore |
|
4 |
Dimensione di estensione flangia inferiore |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione |
|---|---|
|
Flangia superiore |
Spessore della flangia superiore. |
|
Flangia inferiore |
Spessore della flangia inferiore. |
|
Anima sinistra |
Spessore dell'anima sinistra. |
|
Anima destra |
Spessore dell'anima destra. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire nome, classe e finitura della parte, nonché posizione, rotazione e lunghezza.
|
Opzione |
Descrizione |
|---|---|
|
Nome |
Definisce il nome, la classe e la finitura della trave. |
|
Classe |
|
|
Finitura |
|
|
|
I valori negativi accorciano la trave, i valori positivi la allungano.
|
|
|

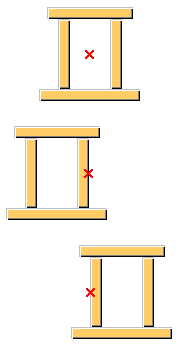

Seleziona la posizione in piano e definisce la posizione nell'offset piano. Vedere Posizione orizzontale parte. |
|
|

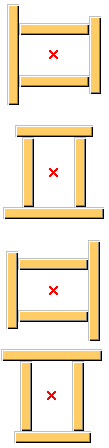

Seleziona una rotazione adatta e definisce l'offset di rotazione. Vedere Rotazione parte. |
|
|

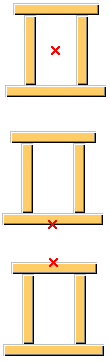

Seleziona la posizione in profondità e definisce la posizione nell'offset profondità. Vedere Profondità posizione parte. |
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
