Trave rastremata a colonna rastremata (197)

Trave rastremata a colonna rastremata (197) crea una connessione tra una trave rastremata e una colonna rastremata.

Oggetti creati

Piatti d'estremità (parte superiore colonna, flangia della trave)
Irrigidimenti (2 o 4)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	La connessione viene creata utilizzando due irrigidimenti e piatti di flangia e colonna. I piatti sono collegati con quattro bulloni, tuttavia è possibile utilizzarne qualsiasi quantità.
	La connessione viene creata utilizzando quattro irrigidimenti e un piatto d'estremità della colonna. Non viene creato un piatto separato per la flangia della trave.

Prima di iniziare

Creare una trave rastremata.
Creare una colonna rastremata.

Ordine di selezione

Selezionare la flangia della parte principale (trave).
Selezionare l'anima della parte secondaria (colonna).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piatto d'estremità colonna
2	Piatto d'estremità flangia trave
3	Irrigidimento

Scheda Immagine

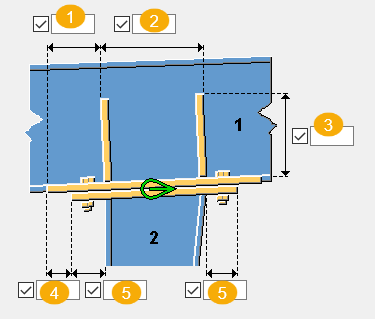

Utilizzare la scheda Immagine per definire le dimensioni dei piatti d'estremità e degli irrigidimenti e la posizione degli irrigidimenti.

Dimensioni


	Descrizione
1	Distanza dal bordo del piatto d'estremità trave al bordo dell'irrigidimento.
2	Distanza tra gli irrigidimenti.
3	Dimensione irrigidimento dall'anima della trave.
4	Distanza dal bordo piatto d'estremità della colonna al bordo piatto d'estremità trave.
5	Distanza dal bordo del piatto d'estremità colonna al bordo della colonna.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà del piatto d'estremità colonna, del piatto d'estremità trave e degli irrigidimenti.

Parti


Opzione	Descrizione
Piatto trave	Spessore e larghezza del piatto trave.
Piatto colonna	Spessore e larghezza del piatto colonna.
Irrigidimento	Spessore e larghezza dell'irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire le posizioni e l'orientamento di piatti e irrigidimenti.

Piatti


Opzione	Descrizione
	Il piatto d'estremità viene creato all'estremità della colonna.
	Il piatto d'estremità viene creato all'estremità della colonna e sulla flangia della trave.

Irrigidimenti (Stiffeners)


Opzione	Descrizione
	Viene creato un irrigidimento.
	Vengono creati due irrigidimenti.

Adattamento flangia colonna


Opzione	Descrizione
	La flangia della colonna viene adattata per essere a livello con il piatto d'estremità.
	La flangia della colonna è perpendicolare all'asse della colonna.

Orientamento degli irrigidimenti


Opzione	Descrizione
	L'irrigidimento è parallelo alla parte principale.
	L'irrigidimento è perpendicolare alla trave.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati


	Descrizione
1	Dimensione verticale del foro asolato.
2	Dimensione orizzontale del foro asolato.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
