Incrocio con piastra flangiata (60)

Incrocio con piastra modellata attorno (60) collega da 1 a 10 controventi a un fazzoletto in cui 2 o 3 parti si incontrano per formare uno spigolo, utilizzando angolari e piatti di connessione. Il fazzoletto può essere modellato attorno alla terza parte, di solito una colonna. Collega il fazzoletto alle parti utilizzando angolari o piatti di connessione oppure lo salda direttamente alla prima parte selezionata. Gli angolari possono essere creati all'estremità dei controventi o su ciascun lato. Sigilla i controventi cavi. I controventi possono avere profili a L, W, WT, RHS e tubolari.

Oggetti creati

Piatto piastra
Piatti di connessione
Angolari (opzionali)
Piatti rovesci (controventi cavi)
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: W Profilo strutture: colonna e 2 travi Il fazzoletto viene bullonato alle travi utilizzando angolari. I controventi sono intagliati e imbullonati al fazzoletto.
	Profilo controvento: RHS Profilo strutture: Colonna e trave Il fazzoletto viene imbullonato alla colonna utilizzando un angolare. Il controvento è incernierato al fazzoletto.
	Profilo controvento: L Profilo strutture: Due travi con elevazioni diverse Il fazzoletto è intagliato e imbullonato a entrambe le travi utilizzando angolari. Il controvento è bullonato al piatto piastra.
	Profilo controvento: RHS Profilo strutture: Colonna e piastra di base colonna Il fazzoletto è imbullonato alla colonna e alla piastra di base utilizzando gli angolari. Il controvento è incernierato al fazzoletto.

Prima di iniziare

Creare due o tre parti che formano un angolo e da 1 a 10 controventi.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare il parte secondaria che forma l'angolo.
Se necessario, selezionare la colonna per modellare il fazzoletto attorno alla colonna in cui due travi e la colonna si incontrano.
Cliccare con il pulsante centrale del mouse per creare il componente.

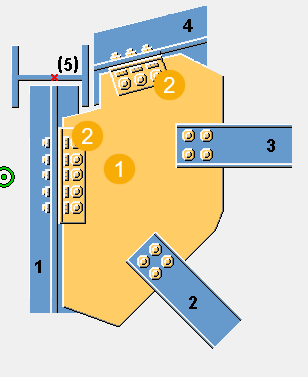

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Angolare

Scheda Immagine

Utilizzare la scheda Immagine per definire la sagoma del fazzoletto, la posizione dei controventi e degli angolari e la posizione del punto di lavoro.

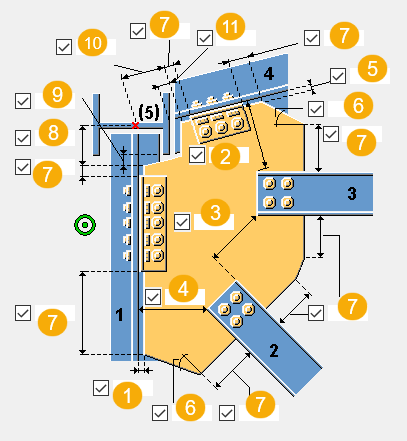

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definisce la distanza dal bordo tra l'ultima parte secondaria e l'ultimo controvento.
3	Definire la distanza tra i controventi.
4	Definisce la distanza dal bordo tra il primo controvento e la parte principale.
5	Definire la distanza tra il bordo del piatto fazzoletto e la parte secondaria (la seconda parte che forma l'angolo).
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
8	Definisce la distanza dal bordo del fazzoletto in relazione al punto di lavoro.
9	Definisce la distanza dal bordo del fazzoletto alla flangia della terza parte.
10	Definisce la distanza dal bordo angolare in relazione al punto di lavoro.
11	Definisce la distanza dal bordo dell'angolare alla flangia della terza parte.

Posizione del punto di lavoro


Opzione	Descrizione
	Selezionare la posizione del punto di lavoro. La posizione di default corrisponde al punto in cui le due parti principali si intersecano. Tekla Structures utilizza il punto di lavoro di un componente per calcolare nei disegni le dimensioni di verifica e della posizione della parte.

Scheda Piastra

Utilizzare la scheda Piastra per definire le proprietà di fazzoletto, piatto di connessione e angolare.

Parti


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.
Piatti di connessione	Spessore e larghezza dei piatti di connessione.
Angolare superiore Angolare inferiore	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Connessione del piatto piastra

Definire la modalità di connessione del piatto piastra alla parte principale.


Opzione	Descrizione
	Default Il piatto è collegato alla parte principale mediante un angolare. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è collegato alla parte principale mediante angolari. Selezionare il lato nel quale vengono creati il piatto piastra e gli angolari.
	Il piatto piastra è collegato alla parte principale mediante un piatto di connessione. Selezionare il lato nel quale vengono creati il piatto piastra e il piatto di connessione.

Dimensioni di taglio del piatto di connessione


	Descrizione
1	Lunghezza di taglio del piatto di connessione
2	Raggio smusso
3	Dimensione orizzontale smusso
4	Dimensione verticale smusso

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Tolleranza di costruzione

È possibile definire la distanza tra:

sia la parte principale che l'ultima parte secondaria piastre di connessione o angolari
la piastra e i piatti di connessione o gli angolari

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Angolo di intaglio


Opzione	Descrizione
	Default Intaglio quadrato Se il piatto interferisce con la colonna, il piatto viene intagliato in modo da avvolgere la colonna. AutoDefaults consente di modificare questa opzione.
	Intaglio quadrato
	Intaglio inclinato

Tipo di smusso intaglio


Opzione	Descrizione
	Default Smosso inclinato AutoDefaults consente di modificare questa opzione.
	nessuno smusso I bordi intagliati sono paralleli ai bordi del piatto.
	Smosso inclinato
	Smusso arrotondato calcolato come un quarto di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso.
	Smusso arrotondato calcolato come tre quarti di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso. Il punto centrale del cerchio è dato dall'angolo dell'intaglio.
	L'angolo del piatto è inclinato.
	L'angolo del piatto non è intagliato o smussato.

Dimensioni smusso


	Descrizione
1	La dimensione orizzontale dello smusso
2	La dimensione verticale dello smusso

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Scheda Conn controv.

Utilizzare la scheda Conn controv. per definire le proprietà del piatto rovescio, dell'intaglio del controvento e dello slot.

Parte


Opzione	Descrizione
Piatto rovescio	Spessore del piatto rovescio.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Intaglio del controvento


Opzione	Descrizione
	Selezionare se il controvento è intagliato. Se la piastra entra in collisione con la flangia del controvento o se si desidera creare asole nei controventi cavi, è possibile praticare degli intagli sul controvento. L'ultima opzione crea un intaglio e fissa il piatto al controvento utilizzando un bullone.
	Dimensione verticale intaglio. Dimensione orizzontale intaglio. Angolo di intaglio.
	Scegliere se le parti secondarie (tranne l'ultima parte secondaria) sono adattate.
	Distanza dal bordo del piatto rovescio dal bordo esterno del controvento.

Taglio arrotondato nel controvento


Opzione	Descrizione
	Default Taglio a squadra AutoDefaults consente di modificare questa opzione.
	Taglio a squadra
	Taglio arrotondato Immettere il valore del raggio.

Schede Conn a Piastra 1/Conn a Piastra 2

Utilizzare le schede Conn a Piastra 1 e Conn a Piastra 2 per controllare le proprietà dei gruppi di bulloni per i bulloni che collegano il fazzoletto alle parti principale e secondaria, nonché per controllare l'attacco dell'angolare.

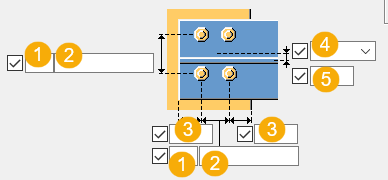

Dimensioni del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione verticale del gruppo di bulloni in relazione al punto di lavoro.


	Descrizione
1	Posizione in cui i bulloni devono essere fissati.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Scegliere se impostare il la piastra o l'angolare (profilo L) come parte principale del componente per i bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Tipo di attacco dell'angolare

Definisce la modalità di collegamento dell'angolare al piatto e alla parte principale.


Opzione	Descrizione
	Default Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti. AutoDefaults consente di modificare questa opzione.
	Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti.
	La parte principale è imbullonata e la parte secondaria è saldata.
	La parte principale è saldata e la parte secondaria bullonata.
	Entrambe le parti sono bullonate.
	Entrambe le parti sono saldate.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano il primo e il secondo controvento al piatto fazzoletto.

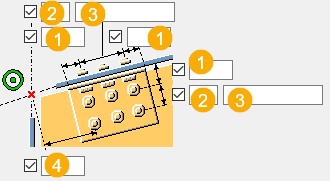

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
5	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bull.Angolare

Utilizzare la scheda Bull.Angolare per controllare i bulloni che collegano gli angolari.

Parte


Opzione	Descrizione
Profilo ad L	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Definisce la distanza dal bordo tra l'angolare e il controvento.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
6	Dimensione della posizione verticale del gruppo bulloni.

Posizione dell'angolare


Opzione	Descrizione
	Selezionare la posizione dell'angolare.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
