Piastra flangiata (58)

Piastra flangiata (58) collega da 1 a 10 controventi allo spigolo in cui due o tre parti si incontrano, in genere due travi e una colonna, utilizzando un fazzoletto. Il fazzoletto può essere modellato attorno alla terza parte, di solito una colonna. Imbullona o salda l'anima del controvento al fazzoletto utilizzando piatti di connessione e bulloni o salda la flangia del controvento al fazzoletto utilizzando gli angolari. Collega il fazzoletto direttamente alle due travi o utilizza angolari o piatti di taglio oppure piatti di connessione. I il profilo controvento può essere a C o W.

Oggetti creati

Piatto piastra
Angolari
Piatti di taglio
Piatti di connessione
Piatti di spessoramento
Bulloni
Tagli
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: W Tipo di struttura: Trave e colonna Il fazzoletto viene bullonato alla flangia della colonna utilizzando un angolare. I controventi vengono imbullonati al fazzoletto utilizzando un piatto di connessione e angolari.

Prima di iniziare

Creare due o tre parti che formano un angolo e da 1 a 10 controventi.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare il parte secondaria che forma l'angolo.
Se necessario, selezionare la colonna per modellato il fazzoletto attorno alla colonna in cui due travi e la colonna si incontrano.
Cliccare con il pulsante centrale del mouse per creare il componente.

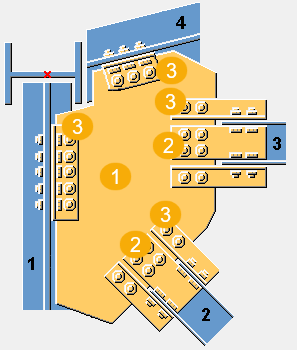

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Angolare

Scheda Immagine

Utilizzare la scheda Immagine per definire la sagoma del fazzoletto, la posizione dei controventi e degli angolari e la posizione del punto di lavoro.

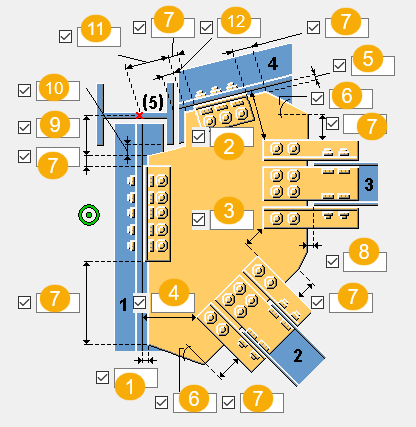

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definisce la distanza dal bordo tra l'ultima parte secondaria e l'ultimo controvento.
3	Definire la distanza tra i controventi.
4	Definisce la distanza dal bordo tra il primo controvento e la parte principale.
5	Definire la distanza tra il bordo del piatto fazzoletto e la parte secondaria (la seconda parte che forma l'angolo).
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
8	Definisce la distanza tra il bordo del piatto piastra e il controvento.
9	Definisce la distanza dal bordo del fazzoletto in relazione al punto di lavoro.
10	Definisce la distanza dal bordo del fazzoletto alla flangia della terza parte.
11	Definisce la distanza dal bordo angolare in relazione al punto di lavoro.
12	Definisce la distanza dal bordo dell'angolare alla flangia della terza parte.

Posizione del punto di lavoro


Opzione	Descrizione
	Selezionare la posizione del punto di lavoro. La posizione di default corrisponde al punto in cui le due parti principali si intersecano. Tekla Structures utilizza il punto di lavoro di un componente per calcolare nei disegni le dimensioni di verifica e della posizione della parte.

Scheda Piastra

Utilizzare la scheda Piastra per definire le proprietà di fazzoletto, piatto di connessione e angolare.

Parti


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.
Piatti di connessione	Spessore e altezza dei piatti di connessione.
Angolare superiore Angolare inferiore	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Connessione del piatto piastra

Definire la modalità di connessione del piatto piastra alla parte principale.


Opzione	Descrizione
	Default Il piatto è collegato alla parte principale mediante un angolare. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è collegato alla parte principale mediante angolari. Selezionare il lato nel quale vengono creati il piatto piastra e gli angolari.
	Il piatto piastra è collegato alla parte principale mediante un piatto di connessione. Selezionare il lato nel quale vengono creati il piatto piastra e il piatto di connessione.

Distanza di edificazione

È possibile definire la tolleranza per i piatti di connessione o gli angolari della parte principale e dell'ultima parte secondaria.

Quote distanza


Opzione	Descrizione
	Definisce il gap tra il fazzoletto e i piatti di connessione o gli angolari.

Dimensioni di taglio del piatto di connessione


	Descrizione
1	Lunghezza di taglio del piatto di connessione
2	Raggio smusso
3	Dimensione orizzontale smusso
4	Dimensione verticale smusso

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Angolo di intaglio


Opzione	Descrizione
	Default Intaglio quadrato Se il piatto interferisce con la colonna, il piatto viene intagliato in modo da avvolgere la colonna. AutoDefaults consente di modificare questa opzione.
	Intaglio quadrato
	Intaglio inclinato

Tipo di smusso intaglio


Opzione	Descrizione
	Default Smosso inclinato AutoDefaults consente di modificare questa opzione.
	nessuno smusso I bordi intagliati sono paralleli ai bordi del piatto.
	Smosso inclinato
	Smusso arrotondato calcolato come un quarto di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso.
	Smusso arrotondato calcolato come tre quarti di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso. Il punto centrale del cerchio è dato dall'angolo dell'intaglio.
	L'angolo del piatto è inclinato.
	L'angolo del piatto non è intagliato o smussato.

Dimensioni smusso


	Descrizione
1	La dimensione orizzontale dello smusso
2	La dimensione verticale dello smusso

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Scheda Conn controv.

Utilizzare la scheda Conn controv. per controllare le proprietà di piatti di connessione, angolari, piatti di riempimento e piatti di taglio, nonché il profilo di connessione angolare.

Piatti


Opzione	Descrizione
Piatto di conn.	Spessore e larghezza del piatto di connessione. Selezionare il profilo del piatto di connessione.
Angolare superiore Angolare inferiore	Selezionare il profilo dell'angolare.
Piatto di riempimento	Spessore, larghezza e altezza del piatto di riempimento.
Piatto di taglio superiore	Spessore, larghezza e altezza del piatto di taglio superiore.
Piatto di taglio inferiore	Altezza del piatto di taglio inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione piatto


Opzione	Descrizione
	Scegliere se creare uno o due piatti di connessione tra l'anima del controvento e il piatto piastra.
	Selezionare se viene creato un piatto di riempimento tra il piatto di connessione e l'anima del controvento. L'impostazione predefinita è che non viene creato un piatto di riempimento.
	Selezionare il lato per la creazione del piatto di riempimento. È possibile utilizzare questa opzione se si è scelto di creare due piatti di connessione.

Creazione angolare


Opzione	Descrizione
	Definire se i controventi sono collegati al piatto piastra utilizzando gli angolari o le sezioni di taglio e specificare il numero di angolari da creare. L'opzione predefinita consiste nel creare due angolari sotto l'anima del controvento.

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Tipo di connessione


Opzione	Descrizione
	Selezionare il tipo di connessione (saldatura o bulloni) tra il piatto piastra e il piatto di connessione.
	Quando viene creato un piatto di riempimento, selezionare se creare una saldatura tra il piatto di riempimento e la parte secondaria. È possibile utilizzare questa impostazione quando il tipo connessione è bulloni.
	Selezionare il tipo di connessione (saldatura o bullone) tra il piatto piastra e il profilo L.

Dimensioni della distanza del piatto di connessione


	Descrizione
1	Dimensione della distanza orizzontale
2	Dimensione della distanza verticale

Piatti di spessoramento

Utilizzare la scheda Piatti di spessoramento per definire le proprietà del piatto spessore.

Piatti


Opzione	Descrizione
Spessoramento 1 Spessoramento 2 Spessoramento 3	Spessore, larghezza e altezza dei piatti di spessoramento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Posizione del piatto di spessoramento

È possibile creare piatti di spessoramento quando si collegano i controventi al piatto piastra utilizzando angolari.


	Descrizione
1	Definire la distanza tra il controvento e il piatto di connessione.
2	Definire il numero di piatti di spessoramento creati nelle flange superiori e inferiori. Immettere i numeri di profilo del piatto di spessoramento: 1, 2 o 3. Questi sono i numeri che si trovano nella parte superiore della scheda Piatti di spessoramento. Ad esempio, se si desidera creare tre piastre di spessoramento nella flangia superiore e si desidera utilizzare Spessoramento 1 due volte e Spessoramento 1 una volta, immettere 1 1 2. Il primo numero immesso è il piatto di spessoramento più vicino alla flangia del controvento.

Scheda Bull.Piastra1/Conn a Piastra 2

Utilizzare le schede Bull.Piastra1 e Conn a Piastra 2 per controllare le proprietà dei gruppi di bulloni per i bulloni che collegano il fazzoletto alla parte principale e alla parte secondaria, nonché per controllare l'attacco dell'angolare.

Quote del gruppo bulloni



1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione verticale del gruppo di bulloni in relazione al punto di lavoro. Il punto di lavoro è il punto di intersezione tra le linee centrali della parte principale e l'ultima parte secondaria.


	Descrizione
1	Posizione in cui i bulloni devono essere fissati.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Scegliere se impostare il la piastra o l'angolare (profilo L) come parte principale del componente per i bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Tipo di attacco dell'angolare

Definisce la modalità di collegamento dell'angolare al piatto e alla parte principale.


Opzione	Descrizione
	Default Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti. AutoDefaults consente di modificare questa opzione.
	Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti.
	La parte principale è imbullonata e la parte secondaria è saldata.
	La parte principale è saldata e la parte secondaria bullonata.
	Entrambe le parti sono bullonate.
	Entrambe le parti sono saldate.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano i controventi al fazzoletto.

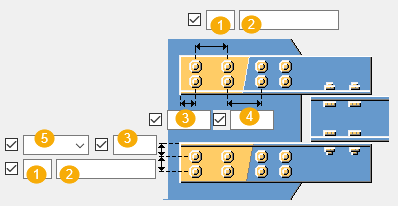

Quote del gruppo bulloni


	Opzione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Dimensione della posizione verticale del gruppo bulloni.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
6	Selezionare il tipo bullone.

Dimensione del gruppo di bulloni dell'angolare


	Opzione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Posizione verticale bullone


Opzione	Descrizione
	Posizione del bullone dal bordo del profilo L.
	Posizione del bullone dalla linea centrale della parte secondaria.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bulloni supplementari angolare 1

Utilizzare la scheda Bulloni supplementari angolare 1 per definire le dimensioni del gruppo di bulloni angolare e le proprietà dei bulloni.

Estensioni angolare



	Scegliere se gli angolari vengono estesi e i lati dell'estensione.

Definisce le dimensioni del gruppo di bulloni delle estensioni degli angolari.


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Passo dei bulloni ai bulloni nell'estensione angolari.
5	Posizione in cui i bulloni devono essere fissati.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Scheda Taglio trave

Utilizzare la scheda Taglio trave per controllare i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.

Dimensioni dei fori di accesso saldatura


	Opzione
1	Dimensioni dei fori di accesso saldatura superiore e inferiore.
2	Distanza tra l'anima della parte secondaria e la parte principale.
3	Distanza tra la flangia inferiore della parte secondaria e la parte principale.

Fori di accesso saldatura


Opzione	Opzione	Descrizione
		Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione.
		Foro di accesso saldatura rotondo
		Foro di accesso saldatura quadrato
		Foro di accesso saldatura diagonale

Taglio flangia


Opzione per la flangia superiore	Opzione per la flangia inferiore	Descrizione
		Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione.
		La flangia non viene tagliata.
		La flangia viene tagliata.

Preparazione estremità trave


Opzione	Descrizione
	Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione.
	Automatico Vengono preparate le flange superiore e inferiore.
	L'estremità della trave non viene preparata.
	Vengono preparate le flange superiore e inferiore.
	Viene preparata la flangia superiore.
	Viene preparata la flangia inferiore.
