Controvento (1)

Controvento (1) collega un singolo controvento a una trave o a una colonna utilizzando un piatto di connessione, una barra filettata e dadi. I piatti circolari sono saldati al piatto di connessione e il piatto di connessione è imbullonato alla trave o alla colonna.

Nota:

Tekla Structures collega automaticamente l'asta al controvento in modo tale che la barra e il controvento siano considerati come una singola parte quando si utilizzano comandi come EliminaMuovi o Copia.

Oggetti creati

Piatto di connessione
Piatti circolari (2)
Piatto spessore
Barra filettata
Rondella
Dadi sulla barra (2)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	La profilo della colonna o della trave è H e il profilo del controvento è RHS.

Ordine di selezione

Selezionare la parte principale (trave o colonna).
Selezionare la parte secondaria (controvento).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piatto di connessione
2	Piatto circolare
3	Barra filettata
4	Piatto spessore Rondella Dado Dado Extra

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni e la posizione dei piatti di connessione e circolari.

Dimensioni


	Descrizione
1	Quota verticale del piatto circolare
2	Quota orizzontale del piatto circolare
3	Spessore del piatto di connessione
4	Spessore del piatto circolare
5	Quota superiore del piatto di connessione dal centro del foro
6	Quota inferiore del piatto di connessione dal centro del foro
7	Diametro Foro
8	Altezza del piatto di connessione
9	Larghezza del piatto di connessione

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piatto di connessione	Spessore, larghezza e altezza del piatto di connessione
Piatti circolari	Spessore, larghezza e altezza dei piatti circolari
Piatto di riempimento	Seleziona il profilo dal catalogo profili.
Rondella	Seleziona il profilo dal catalogo profili.
Dado	Seleziona il profilo dal catalogo profili.
Dado Extra	Seleziona il profilo dal catalogo profili.

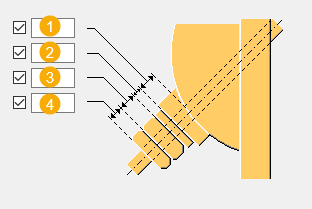

Dimensioni spessore


	Descrizione
1	Spessore del piatto spessore
2	Spessore della rondella
3	Spessore del dado
4	Spessore del dado aggiuntivo

Scheda Conn controv.

Utilizzare la scheda Conn. controv. per definire le proprietà del foro nella trave o nella colonna, l'asola nel piatto di connessione, la posizione dei piatti circolari e le quote dell'asta.

Tipo di Foro


Opzione	Descrizione
Crea foro nella principale	L'opzione Parte di Taglio crea un foro per la barra. L'opzione Bullone crea un foro per bullone. L'opzione TaglioParte+ForoBullone crea un foro per la barra e un foro per bullone.

Posizione orizzontale del piatto circolare

Definisce l'offset orizzontale del piatto circolare.

Quote barra


	Descrizione
1	Spessore barra
2	Lunghezza barra, sotto il punto di intersezione della parte principale e della parte secondaria
3	Lunghezza barra, sopra il punto di intersezione della parte principale e della parte secondaria

Quote asola


	Descrizione
1	Quota orizzontale
2	Quota verticale

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione
1	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
2	Dimensione della posizione orizzontale del gruppo bulloni.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
6	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
7	Dimensione della posizione verticale del gruppo bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
