Piastra flangiata su tubo (59)

Piastra flangiata su tubo (59) collega da 1 a 10 controventi allo spigolo dove due o tre parti si incontrano, utilizzando un fazzoletto. Il fazzoletto può essere modellato attorno alla terza parte, di solito una colonna. Imbullona o salda l'anima del controvento al fazzoletto utilizzando piatti di connessione e bulloni o salda la flangia del controvento al fazzoletto utilizzando gli angolari. Collega il fazzoletto direttamente alle parti esistenti oppure utilizza angolari o piatti di connessione. Controventi delle guarnizioni.

Oggetti creati

Piatto piastra
Piatti di connessione (opzionali)
Angolari (opzionali)
Piatti rovesci
Piatti di articolazione
Coprigiunto
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: RHS Tipo di struttura: Trave e colonna Il fazzoletto viene bullonato alla flangia della colonna utilizzando un angolare. I controventi vengono imbullonati al fazzoletto mediante un piatto di articolazione.
	Profilo controvento: RHS Tipo di struttura: Trave e colonna Il fazzoletto viene bullonato alla flangia della colonna utilizzando un angolare. I controventi sono saldati al piatto di connessione. L'estremità del controvento è intagliata per adattare i bulloni nella connessione tra il piatto di connessione e il piatto piastra.

Prima di iniziare

Creare due o tre parti che formano un angolo e da 1 a 10 controventi.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare la parte secondaria che forma l'angolo (Tekla Structures collega il piatto piastra a questa parte).
Se necessario, selezionare la colonna per modellato il fazzoletto attorno alla colonna in cui due travi e la colonna si incontrano.
Cliccare con il pulsante centrale del mouse per creare la connessione.

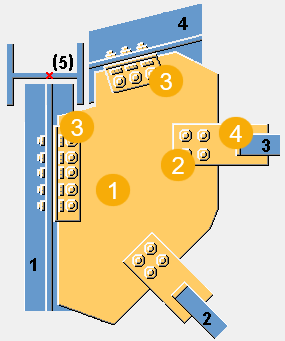

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Angolare
4	Piatto rovescio

Scheda Immagine

Utilizzare la scheda Immagine per definire la sagoma del fazzoletto, la posizione dei controventi e degli angolari e la posizione del punto di lavoro.

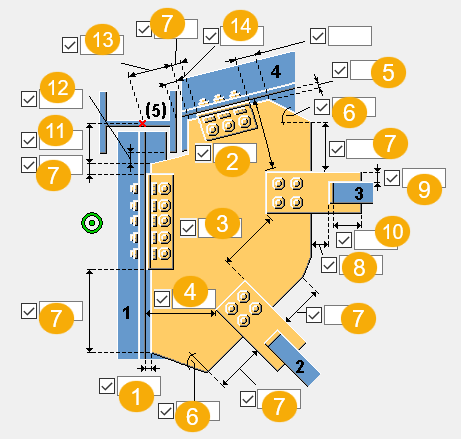

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definisce la distanza dal bordo tra l'ultima parte secondaria e l'ultimo controvento.
3	Definire la distanza tra i controventi.
4	Definisce la distanza dal bordo tra il primo controvento e la parte principale.
5	Definire la distanza tra il bordo del piatto fazzoletto e la parte secondaria (la seconda parte che forma l'angolo).
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore interessa la forma del piatto piastra e la larghezza del piatto di connessione.
8	Definisce la distanza tra il bordo del fazzoletto e il piato rovescio.
9	Definire la lunghezza del bordo del piatto di connessione.
10	Definisce la dimensione del controvento sul piatto di connessione. Per evitare che il piatto di connessione penetri nel controvento cavo, immettere un valore negativo per la quota.
11	Definisce la distanza dal bordo del fazzoletto in relazione al punto di lavoro.
12	Definisce la distanza dal bordo del fazzoletto alla flangia della terza parte.
13	Definisce la distanza dal bordo angolare in relazione al punto di lavoro.
14	Definisce la distanza dal bordo dell'angolare alla flangia della terza parte.

Posizione del punto di lavoro


Opzione	Descrizione
	Selezionare la posizione del punto di lavoro. La posizione di default corrisponde al punto in cui le due parti principali si intersecano. Tekla Structures utilizza il punto di lavoro di un componente per calcolare nei disegni le dimensioni di verifica e della posizione della parte.

Scheda Piastra

Utilizzare la scheda Piastra per definire le proprietà di fazzoletto, piatto di connessione e angolare.

Parti


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.
Piatti di connessione	Spessore e altezza dei piatti di connessione.
Angolare superiore Angolare inferiore	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Connessione del piatto piastra

Definire la modalità di connessione del piatto piastra alla parte principale.


Opzione	Descrizione
	Default Il piatto è collegato alla parte principale mediante un angolare. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è collegato alla parte principale mediante angolari. Selezionare il lato nel quale vengono creati il piatto piastra e gli angolari.
	Il piatto piastra è collegato alla parte principale mediante un piatto di connessione. Selezionare il lato nel quale vengono creati il piatto piastra e il piatto di connessione.

Dimensioni di taglio del piatto di connessione


	Descrizione
1	Lunghezza di taglio del piatto di connessione
2	Raggio smusso
3	Dimensione orizzontale smusso
4	Dimensione verticale smusso

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Tolleranza di costruzione

È possibile definire la tolleranza per i piatti di connessione o gli angolari della parte principale e dell'ultima parte secondaria.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Angolo di intaglio


Opzione	Descrizione
	Default Intaglio quadrato Se il piatto interferisce con la colonna, il piatto viene intagliato in modo da avvolgere la colonna. AutoDefaults consente di modificare questa opzione.
	Intaglio quadrato
	Intaglio inclinato

Tipo di smusso intaglio


Opzione	Descrizione
	Default Smosso inclinato AutoDefaults consente di modificare questa opzione.
	nessuno smusso I bordi intagliati sono paralleli ai bordi del piatto.
	Smosso inclinato
	Smusso arrotondato calcolato come un quarto di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso.
	Smusso arrotondato calcolato come tre quarti di cerchio. Immettere il diametro del cerchio come dimensione orizzontale dello smusso. Il punto centrale del cerchio è dato dall'angolo dell'intaglio.
	L'angolo del piatto è inclinato.
	L'angolo del piatto non è intagliato o smussato.

Dimensioni smusso


	Descrizione
1	La dimensione orizzontale dello smusso
2	La dimensione verticale dello smusso

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Scheda Conn controv.

Utilizzare la scheda Conn controv. per controllare le proprietà del piatto di connessione, del piatto rovescio, del piatto di articolazione e del coprigiunto.

Parti


Opzione	Descrizione
Piatto di connessione	Spessore, larghezza e altezza del piatto di connessione.
Piatti rovesci	Spessore e altezza dei piatti rovesci.
Piatto di articolazione	Spessore, larghezza e altezza del piatto di articolazione.
Coprigiunto	Spessore, larghezza e altezza del coprigiunto.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Tipi di connessione controvento

Definisce la modalità di connessione del controvento al piatto di connessione.


Opzione	Descrizione
	Default Il controvento è saldato. AutoDefaults consente di modificare questa opzione.
	Il controvento è saldato.
	Il controvento è bullonato.
	Il controvento è saldato e intagliato intorno ai dadi.
	Vengono creati il piatto di articolazione e il coprigiunto.

Taglio nel controvento

Definisce la larghezza del taglio nel controvento, dove t è lo spessore del piatto di connessione.

Definisce la lunghezza di taglio nel controvento dal bordo del piatto di connessione.

Taglio arrotondato nel controvento


Opzione	Descrizione
	Default Taglio a squadra AutoDefaults consente di modificare questa opzione.
	Taglio a squadra
	Taglio arrotondato Immettere il valore del raggio.

Piatto di connessione

Definisce se il controvento è intagliato o il piatto di connessione viene tagliato quando quest'ultimo viene collegato al controvento.


Opzione	Descrizione
	Default Il controvento è intagliato. AutoDefaults consente di modificare questa opzione.
	Il controvento è intagliato.
	Il piatto di connessione viene tagliato.
	Se si taglia il piatto di connessione, è possibile definire le dimensioni della distanza tra il controvento e il piatto di connessione.

Numero di piatti di connessione

Definisce se vengono utilizzati uno o due piatti di connessione per collegare il controvento al piatto piastra.


Opzione	Descrizione
	Default Un piatto di connessione. AutoDefaults consente di modificare questa opzione.
	Un piatto di connessione.
	Due piatti di connessione

Smusso del piatto di connessione


Opzione	Descrizione
	Default Non viene creato alcuno smusso. AutoDefaults consente di modificare questa opzione.
	Non viene creato alcuno smusso.
	Vengono creati gli smussi.
	Se si creano gli smussi, definire le dimensioni degli smussi verticali e orizzontali.

Piatti d'estremità

Se si utilizzano i piatti d'estremità per connettere i controventi, definire sagoma e dimensioni dei piatti d'estremità.


Opzione	Descrizione
	Default Piatto d'estremità quadrato. AutoDefaults consente di modificare questa opzione.
	Piatto d'estremità quadrato.
	Arrotondamento piatto d'estremità.

Distanza dal bordo del piatto d'estremità


Opzione	Descrizione
	Distanza dal bordo del piatto d'estremità dal bordo esterno del controvento.

Scheda Conn a Piastra 1/Conn a Piastra 2

Utilizzare le schede Conn a Piastra 1 e Conn a Piastra 2 per controllare le proprietà dei gruppi di bulloni per i bulloni che collegano il fazzoletto alla parte principale e alle parti secondarie, nonché per controllare l'attacco dell'angolare.

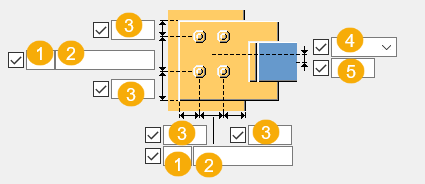

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione verticale del gruppo di bulloni in relazione al punto di lavoro.



1	Posizione in cui i bulloni devono essere fissati.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Scegliere se impostare il la piastra o l'angolare (profilo L) come parte principale del componente per i bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Tipo di attacco dell'angolare

Definisce la modalità di collegamento dell'angolare al piatto e alla parte principale.


Opzione	Descrizione
	Default Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti. AutoDefaults consente di modificare questa opzione.
	Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti.
	La parte principale è imbullonata e la parte secondaria è saldata.
	La parte principale è saldata e la parte secondaria bullonata.
	Entrambe le parti sono bullonate.
	Entrambe le parti sono saldate.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano il primo e il secondo controvento al piatto fazzoletto.

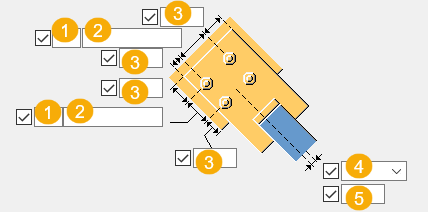

Quote del gruppo bulloni sui piatti di connessione


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
5	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Tipo di bullone lato piastra e lato controvento

Seleziona il tipo di bullone per definire la posizione in cui i bulloni devono essere collegati.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
