Heavy brace (165)

Heavy brace (165) collega un controvento singolo a un piatto piastra in cui due parti si incontrano per formare un angolo.

Oggetti creati

Piatto piastra
Piatti di connessione (flangia e anima)
Piatti di nervatura
Piatti spessore (flangia e anima)
Irrigidimenti (Stiffeners)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Il piatto piastra è saldato alla colonna. l'anima del controvento è bullonata al piatto piastra con un piatto di connessione. I piatti di nervatura sono indicati con 1 nell'immagine. Profilo colonna o trave: RHS, tubo, I Profilo controvento: H

Non utilizzare per

Travi inclinate o oblique

Prima di iniziare

Creare due parti che si incontrano per formare un angolo e un controvento.

Ordine di selezione

Selezionare la prima parte che forma l'angolo.
Seleziona primo controvento.
Selezionare il secondo e i controventi successivi.
Selezionare la seconda parte che forma l'angolo.
Cliccare con il pulsante centrale del mouse per creare il componente.

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Piatto di nervatura
4	Irrigidimento

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni del piatto piastra e del piatto di nervatura e la distanza tra il piatto e il controvento.

Dimensioni


	Descrizione
1	Quota verticale del piatto piastra
2	Quota dal bordo del piatto di nervatura dalla parte principale
3	Quota del piatto di nervatura al bordo del piatto piastra
4	Quota del piatto di connessione al bordo del piatto piastra
5	Distanza tra il piatto piastra e il controvento
6	Lunghezza piatto piastra
7	Quota orizzontale del piatto piastra
8	Quota dal bordo del piatto piastra al punto di riferimento
9	Quota del bordo della parte secondaria al bordo del piatto spessore

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piatto piastra	Spessore della piastra fazzoletto
Piatti di flangia	Spessore dei piatti flangia
Piatti d'anima	Spessore dei piatti d'anima
Piatti di nervatura	Spessore dei piatti di nervatura
Irrigidimento 1	Spessore irrigidimento
Irrigidimento 2	Spessore irrigidimento
Piatti di riempimento flangia	Spessore dei piatti spessore flangia Lo spessore dei piatti spessore varia in base alla distanza tra il piatto di connessione e la flangia o l'anima del controvento, come illustrato nella tabella di seguito.
Piatti di riempimento anima	Spessore dei piatti spessore anima Lo spessore dei piatti spessore varia in base alla distanza tra il piatto di connessione e la flangia o l'anima del controvento, come illustrato nella tabella di seguito.


Distanza (mm)	Spessore piatto riempimento flangia	Spessore del piatto di riempimento anima
1	Nessun piatto	Nessun piatto
2	2.3	1.6
3	3.2	1.6
4	4.5	2.3
5	4.5	2.3
6	6.0	3.2
7	6.0	3.2
8	9.0	4.5
9	9.0	4.5
10	9	4.5


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Piastra

Utilizzare la scheda Piastra per definire gli smussi del piatto piastra e la distanza tra il piatto piastra e il controvento.

Smussi del piatto piastra


Opzione	Descrizione
	nessuno smusso
	Smusso lineare Definisce la quota dello smusso orizzontale e verticale.
	Smusso concavo Definire lo smusso orizzontale.
	Smusso concavo Definire lo smusso orizzontale e verticale.

Scheda nervature

Utilizzare la scheda Nervature per definire le dimensioni e la posizione dei piatti di nervatura.


Opzione	Descrizione
Nervature della stessa lunghezza	Scegliere se i piatti di nervatura hanno la stessa lunghezza.
Piatto singolo flangia	Scegliere se creare un piatto flangia singolo.

Lunghezza piatto


	Descrizione
1	Lunghezza della prima nervatura
2	Lunghezza della seconda nervatura

Quote del piatto di nervatura

Tekla Structures calcola automaticamente le seguenti dimensioni dalla lunghezza del piatto di nervatura e delle proprietà del gruppo di bulloni.

Definisce le quote seguenti:


	Descrizione
1	Quota nervatura orizzontale
2	Quote nervatura verticale
3	Quota nervatura orizzontale

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti per definire le quote degli irrigidimenti.

Lunghezza irrigidimento


	Descrizione

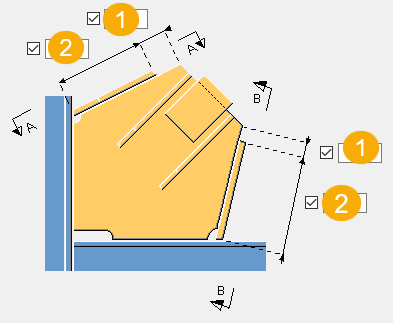

1	Distanza tra il bordo dell'irrigidimento e il bordo del piatto
2	Lunghezza dell'irrigidimento

Dimensioni irrigidimento


	Descrizione
1	Larghezza dell'irrigidimento.
2	Lunghezza della base dell'irrigidimento.
3	Lunghezza della parte obliqua dell'irrigidimento.
4	Distanza dall'asse centrale dell'irrigidimento.
5	Distanza verticale tra la base dell'irrigidimento e la parte obliqua.

Scheda Bulloni d'anima

Utilizzare la scheda Viti anima per definire le dimensioni del gruppo di bulloni e le proprietà dei bulloni che fissano il piatto di connessione anima al piatto piastra.

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Bulloni flangia

Utilizzare la scheda Viti ala per definire le dimensioni del gruppo di bulloni e le proprietà dei bulloni che fissano il piatto di connessione flangia al piatto piastra.

Quote del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione della posizione verticale del gruppo bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Definizione delle dimensioni del piatto in marketsizes.dat

Nell'ambiente giapponese, l'opzione Heavy brace (165) prende i valori di spessore predefiniti per diversi piatti dal file marketsizes.dat, situato nella cartella \profil\. Questo file elenca gli spessori standard del piatto disponibili in classi di materiale specifiche. Modificare questo file utilizzando un qualsiasi editor di testo, come Blocco note.

Nota: Immettere un valore di spessore nella scheda Parti per sovrascrivere il valore di default per qualsiasi piatto.

Esempio

In questo esempio, il file marketsizes.dat elenca gli spessori standard del piatto disponibili nella classe di materiale SS400. La riga DEFAULT elenca gli spessori disponibili in tutte le altre classi di materiale.

# Market size (thickness) table
 # Specify the material as given in Tekla Structures material database
 # and after that the market sizes separated by commas
 SS400,1.6,2.3,3.2,4.5,6,9,12,16,19,22,25,28,32,38
 DEFAULT,6,9,12,16,19,22,25,28,32,38

marketsizes.dat file

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
