Incrocio con piastra (62)

Incrocio con P bullona da 1 a 10 controventi a una trave o una colonna utilizzando un piatto piastra. Il piatto piastra viene saldato o bullonato alla trave o alla colonna. I controventi vengono bullonati al piatto piastra utilizzando angolari e piatti di connessione.

Oggetti creati

Piatto piastra
Angolari
Piatti di connessione
Piatti di riempimento
Piatti di spessoramento
Irrigidimenti (Stiffeners)
Bulloni
Tagli
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: W Piatto piastra saldato alla trave. Per ogni controvento vengono utilizzati materiali di connessione diversi.
	Profilo controvento: W Piatto piastra saldato alla trave. I controventi vengono bullonati al piatto piastra utilizzando angolari e piatti di connessione.
	Profilo controvento: W Piatto piastra saldato alla trave. Per ogni controvento vengono utilizzati materiali di connessione diversi.
	Controvento sezione W piatto piastra flangiato. Varie opzioni di connessioni di controventatura. Saldato/imbullonato, imbullonato/imbullonato.

Prima di iniziare

Creare una trave o una colonna e da 1 a 10 controventi.

Ordine di selezione

Selezionare la parte principale (trave o colonna).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Cliccare con il pulsante centrale del mouse per creare il componente.

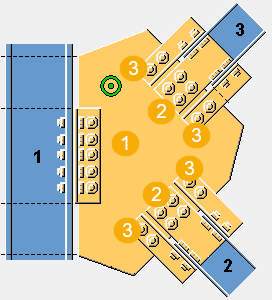

Chiave di identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Angolare

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

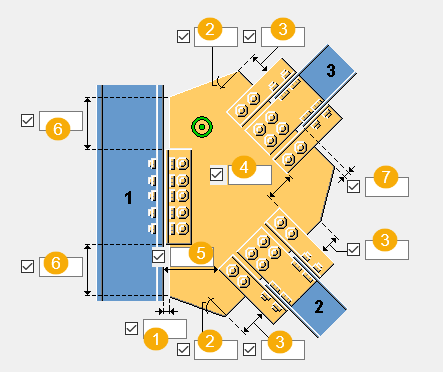

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni che controllano la posizione e la forma del piatto piastra.

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
3	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
4	Definire la distanza tra i controventi.
5	Definire la distanza tra la parte principale e il controvento.
6	Definire la distanza tra l'angolare o il bordo del piatto di connessione e il bordo del piatto piastra.
7	Definisce la distanza tra il bordo del piatto piastra e il controvento.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Immagine.

Posizionamento del piatto piastra

Definisce in che modo il piatto piastra è posizionato quando viene utilizzata una piastra di base.


Opzione	Descrizione
	Default Il piatto piastra è parallelo alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è parallelo al controvento.
	Il piatto piastra è parallelo al controvento, senza una piastra di base.

Dimensioni del piatto piastra


Opzione	Descrizione
	Default Il piatto piastra non attraversa la parte principale. Definire la dimensione di taglio del piatto piastra. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra non attraversa la parte principale. Definire la dimensione di taglio del piatto piastra.
	Il piatto piastra attraversa la parte principale. Definire la dimensione di estensione del piatto piastra.
	Il piatto piastra attraversa la parte principale. Definire la quota di estensione del piatto sulla faccia opposta.

Scheda Piastra

Utilizzare la scheda Piastra per controllare proprietà, forma e posizione del piatto piastra, nonché l'orientamento e le proprietà dell'angolare e del piatto di connessione.

Piatti


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.
Piatti di conn.	Spessore e larghezza del piatto di connessione.
Profilo ad L	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Connessione del piatto piastra

Definire la modalità di connessione del piatto piastra alla parte principale.


Opzione	Descrizione
	Default Il piatto piastra è saldato direttamente alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è collegato alla parte principale mediante angolari. Selezionare il lato nel quale vengono creati il piatto piastra e gli angolari.
	Il piatto piastra è collegato alla parte principale mediante un piatto di connessione. Selezionare il lato nel quale vengono creati il piatto piastra e il piatto di connessione.

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione controvento


Opzione	Descrizione
	Default La posizione dei controventi rimane invariata. AutoDefaults consente di modificare questa opzione.
	Il primo controvento selezionato viene collocato più vicino alla parte principale.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

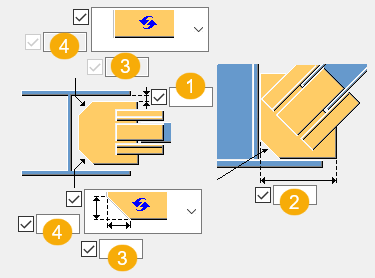

Smusso del piatto piastra

Definire il tipo e le dimensioni dello smusso del piatto piastra e il limite dell'angolo per il controvento parallelo.



1	Distanza tra il piatto di connessione e la flangia interna della parte principale.
2	Distanza orizzontale tra il bordo del piatto piastra e la flangia della parte principale.
3	Dimensione orizzontale dello smusso. Di default, il secondo smusso non viene creato.
4	Dimensione verticale dello smusso. Di default, il secondo smusso non viene creato.

Dimensione taglio

Se il piatto piastra attraversa la parte principale, definire le dimensioni del taglio creato per il piatto piastra.


	Descrizione
1	Definisce le dimensioni orizzontali del taglio.
2	Definisce le dimensioni verticali del taglio.
3	Definisce il raggio del taglio circolare.

Scheda Conn controv.

Utilizzare la scheda Conn controv per definire le proprietà di piatto di connessione, angolare e piatto di riempimento. Selezionare se i profili accoppiati vengono utilizzati per l'angolo connessione.

Parti


Parte	Descrizione
Piatto di conn.	Spessore e larghezza del piatto di connessione.
Profilo conn.	Seleziona il profilo dal catalogo profili.
Profilo1 ad L al piatto fazz., Profilo2 ad L al piatto fazz.	Selezionare il profilo dell'angolare dal catalogo profili.
Piatto di riempimento	Spessore, larghezza e altezza del piatto di riempimento.
Piatto1 alla piastra fazz.	Spessore, larghezza e altezza del piatto.
Piatto2 alla piastra fazz.	Altezza del piatto.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Creazione piatto


Opzione	Descrizione
	Scegliere se creare uno o due piatti di connessione tra l'anima del controvento e il piatto piastra.
	Selezionare se viene creato un piatto di riempimento tra il piatto di connessione e l'anima del controvento. L'impostazione predefinita è che non viene creato un piatto di riempimento.
	Selezionare il lato per la creazione del piatto di riempimento. È possibile utilizzare questa opzione se si è scelto di creare due piatti di connessione.

Creazione angolare

Definire se i controventi sono collegati al piatto piastra utilizzando gli angolari o le sezioni di taglio e specificare il numero di angolari da creare. L'opzione predefinita consiste nel creare due angolari sotto l'anima del controvento.

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Tipo di connessione


Opzione	Descrizione
	Selezionare il tipo di connessione (saldatura o bulloni) tra il piatto piastra e il piatto di connessione.
	Quando viene creato un piatto di riempimento, selezionare se creare una saldatura tra il piatto di riempimento e la parte secondaria. È possibile utilizzare questa impostazione quando il tipo connessione è bulloni.
	Selezionare il tipo di connessione (saldatura o bullone) tra il piatto piastra e il profilo L.

Parte principale profilo L/bullone piastra


Opzione	Descrizione
Piastra Bullone	Selezionare la parte principale del bullone: Piastra Profilo L/piatto.

Dimensioni della distanza del piatto di connessione


	Descrizione
1	Dimensione della distanza orizzontale
2	Dimensione della distanza verticale

Scheda Piatti di spessoramento

Utilizzare la scheda Piatti di spessoramento per definire le proprietà del piatto di spessoramento.

Piatti


Opzione	Descrizione
Spessoramento 1, Spessoramento 2, Spessoramento 3	Spessore, larghezza e altezza dei piatti di spessoramento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

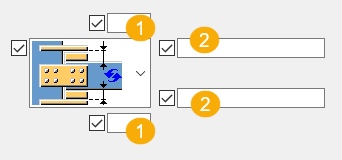

Posizione e numero del piatto di spessoramento

È possibile creare piatti di spessoramento quando si collegano i controventi al piatto piastra utilizzando angolari.


	Descrizione
1	Definire la distanza tra il controvento e il piatto di connessione.
2	Definire il numero di piatti di spessoramento creati nelle flange superiori e inferiori. Immettere i numeri di profilo del piatto di spessoramento: 1, 2 o 3. Questi sono i numeri che si trovano nella parte superiore della scheda Piatti di spessoramento. Ad esempio, se si desidera creare tre piastre di spessoramento nella flangia superiore e si desidera utilizzare Spessoramento 1 due volte e Spessoramento 2 una volta, immettere 1 1 2. Il primo numero immesso è il piatto di spessoramento più vicino alla flangia del controvento.

Scheda Conn a Piastra

Utilizzare la scheda Conn a Piastra per controllare le proprietà dei gruppi bulloni per i bulloni che collegano la piastra alla parte principale, nonché per controllare l'attacco dell'angolare.

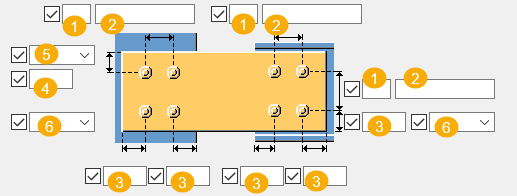

Dimensioni del gruppo bulloni


	Descrizione
1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione della posizione verticale del gruppo bulloni.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
6	Dimensione della posizione orizzontale del gruppo bulloni.
7	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.


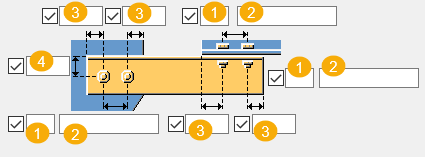

	Descrizione
1	Posizione in cui i bulloni devono essere fissati.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Tipo di attacco dell'angolare

Definisce la modalità di collegamento dell'angolare al piatto piastra e alla parte principale.


Opzione	Descrizione
	Default La parte principale è bullonata e la parte secondaria è saldata. AutoDefaults consente di modificare questa opzione.
	Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e bullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti.
	La parte principale è bullonata e la parte secondaria è saldata.
	La parte principale è saldata e la parte secondaria bullonata.
	Entrambe le parti sono bullonate.
	Entrambe le parti sono saldate.

Bulloni sul piatto piastra

Definisce se il piatto piastra viene collegato alla parte principale mediante bulloni quando non vengono utilizzati angolari.


	Descrizione
	Default I bulloni non vengono creati nel piatto piastra. AutoDefaults consente di modificare questa opzione.
	I bulloni vengono creati nel piatto piastra.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per specificare le proprietà e le dimensioni degli irrigidimenti.

Parti


Parte	Descrizione
Irrigidimento 1, Irrigidimento 2	Spessore irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Lunghezza irrigidimento



1	Definisce la distanza tra il bordo dell'irrigidimento e il bordo del piatto piastra.
2	Definisce la lunghezza dell'irrigidimento.

Dimensioni irrigidimento


	Descrizione
1	Definisce la larghezza dell'irrigidimento.
2	Definisce la lunghezza della base dell'irrigidimento.
3	Definisce la lunghezza della parte inclinata dell'irrigidimento.
4	Definisce la distanza della linea centrale dell'irrigidimento.
5	Definisce la distanza verticale tra la base dell'irrigidimento e la parte inclinata.

Tipo di Smusso


Opzione	Descrizione
	Default Nessuno smusso AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Dimensioni smusso


	Descrizione
1	Dimensione orizzontale dello smusso.
2	Dimensione verticale dello smusso.

Scheda Bull.Controv1/Bull.Controv2/Bull.Controv3

Utilizzare le schede Bull.Controv1, Bull.Controv2 e Bull.Controv3 per controllare i bulloni che collegano il primo, il secondo e i controventi successivi al piatto piastra.

Dimensioni del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Dimensione della posizione verticale del gruppo bulloni.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
6	Selezionare il tipo bullone.

Posizione verticale bullone


Opzione	Descrizione
	Posizione del bullone dal bordo del profilo L.
	Posizione del bullone dalla linea centrale della parte secondaria.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione	Opzione

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
