Tubo flangiato per bulloni (S49)

Tubo con fazzoletto per bulloni (S49) crea un controvento utilizzando un tubo tra due bulloni, con una profilo a T incorporato su entrambe le estremità. Il tubo è sigillato.

Oggetti creati

Nota:

Non è possibile modificare i singoli oggetti creati da questo componente.

Profilo tubolare
Piatto d'estremità
Piastra

Utilizzare per


Situazione	Descrizione
	Controvento tubolare tra due bulloni, con un profilo a T incorporato su entrambe le estremità.

Ordine di selezione

Prima di iniziare, creare due bulloni sul piano in cui si desidera creare il controvento.

Selezionare il primo bullone.
Selezionare il secondo bullone.

Il tubo viene creato automaticamente quando si seleziona il secondo bullone.

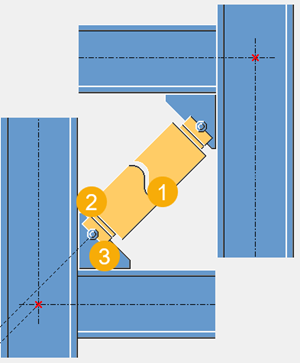

Identificazione delle parti


	Descrizione
1	Profilo tubolare
2	Piatto d'estremità
3	Piatto piastra

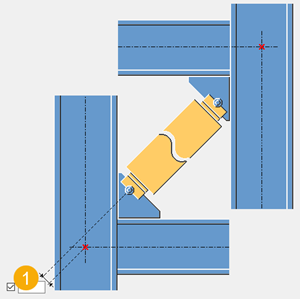

Scheda Immagine

Utilizzare la scheda Immagine per definire l'offset verticale del tubo.

Dimensions


	Descrizione
1	Offset verticale

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
tubo	Seleziona il profilo dal catalogo profili.
Piatto d'estremità	Spessore e larghezza del piatto d'estremità
Piastra	Spessore, larghezza e altezza del piatto piastra


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la classe del tubo, la posizione e le quote di smusso e bordo.

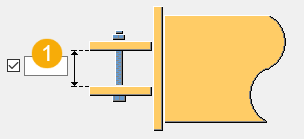

Posizione piastra


	Descrizione
1	Distanza tra i piatti piastra

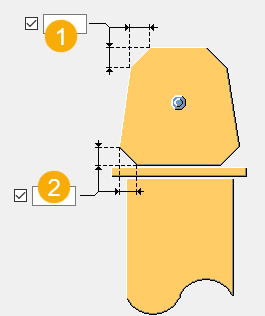

Dimensioni smusso


	Descrizione
1	Quota dello smusso
2	Quota dello smusso

Dimensioni dei bordi


	Descrizione
1	Larghezza estremità piastra
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
