Tubo schiacciato per bulloni (S48)
Tubo schiacciato per bulloni (S48) crea un controvento utilizzando un tubo schiacciato tra due bulloni esistenti.
Oggetti creati
Nota:
Non è possibile modificare i singoli oggetti creati da questo componente.
-
Profilo tubolare
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Tubo schiacciato tra due bulloni |
Ordine di selezione
Prima di iniziare, creare due bulloni manualmente o utilizzando un componente, ad esempio Piastra Standard (1065).
-
Selezionare il primo bullone.
-
Selezionare il secondo bullone.
Il componente viene creato automaticamente quando si seleziona il secondo bullone.

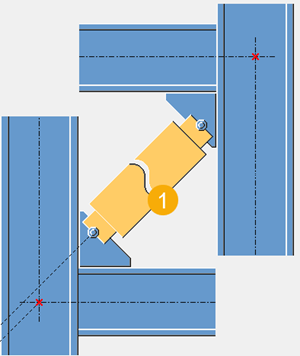

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Profilo tubolare |

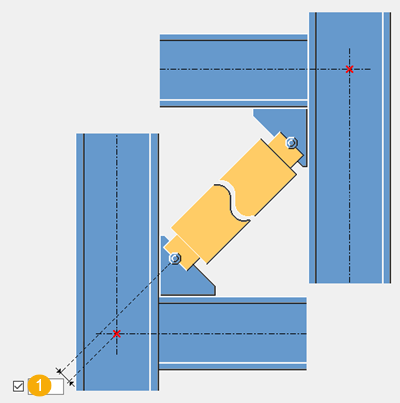

Scheda Immagine
Utilizzare la scheda Immagine per definire l'offset verticale del tubo.
Dimensions
| Descrizione | |
|---|---|
|
1 |
Offset verticale |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione |
|---|---|
|
tubo |
Seleziona il profilo dal catalogo profili. |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire la classe del tubo, nonché le quote di smusso e bordo.
Quote di smusso e bordo
| Descrizione | |
|---|---|
|
1 |
Quota dello smusso |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Lunghezza estremità tubo |
Scheda Bulloni
Utilizzare la scheda Bulloni per definire le proprietà dei bulloni.
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
