Piastra in angolo flangiata (63)

Piastra in angolo flangiata (63) imbullona da 1 a 10 controventi a un piatto fazzoletto nel punto in cui due parti formano un angolo, utilizzando angolari e piatti di connessione. Salda il piatto fazzoletto a una delle parti che formano l'angolo.

Oggetti creati

Piatto piastra
Piatto di connessione tra il piatto fazzoletto e l'anima controvento
Piatto di taglio tra il piatto fazzoletto e la flange del controvento
Angolari
Piatti di spessoramento
Irrigidimenti (Stiffeners)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: W Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi vengono imbullonati al piatto fazzoletto utilizzando angolari sulle flange e piatti di connessione sulle anime.
	Profilo controvento: W Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi vengono bullonati al piatto fazzoletto utilizzando angolari sulle flange.
	Profilo controvento: W Il piatto fazzoletto viene saldo a un piatto d'estremità esteso. I controventi vengono bullonati al piatto fazzoletto utilizzando piatti di connessione sulle anime.

Prima di iniziare

Creare due parti che formano un angolo e da 1 a 10 controventi.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Ordine di selezione

Selezionare la parte principale (la prima parte che forma l'angolo).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Selezionare il parte secondaria che forma l'angolo.
Cliccare con il pulsante centrale del mouse per creare il componente.

Identificazione delle parti


	Descrizione
1	Piatto piastra
2	Piatto di connessione
3	Angolare

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni che controllano la posizione e la forma del piatto piastra.

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definisce la distanza dal bordo tra la parte principale e l'angolare.
3	Definisce la distanza dal bordo tra l'angolare e l'ultima parte secondaria.
4	Definisce la distanza del bordo tra gli angolari.
5	Definisce la distanza tra il bordo del piatto fazzoletto e la seconda parte.
6	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
7	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
8	Definisce la distanza tra la piastra fazzoletto e il controvento.

Scheda Piastra

Utilizzare la scheda Piastra per controllare le proprietà dei piatti piastra.

Piatto piastra


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Nota:

Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Sagoma del piatto piastra

Il bordo del piatto può essere perpendicolare sia alla parte principale che alla parte secondaria.


Opzione	Descrizione
	Selezionare la sagoma bordo del piatto compresa tra l'ultima e la penultima parte secondaria.
	Selezionare la sagoma bordo del piatto compresa tra la parte principale e la prima parte secondaria.

Adattamento piatto


Opzione	Descrizione
	Selezionare se la piastra viene adattata all'ultima parte secondaria selezionata.

Saldatura piastra


Opzione	Descrizione
	Default Il piatto fazzoletto viene saldato alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto fazzoletto viene saldato alla parte principale.
	Il piatto fazzoletto viene saldato alla parte secondaria.

Angolo interno del piatto piastra

Definisce le dimensioni dello smusso orizzontale e verticale.


Opzione	Descrizione
	Default Nessuno smusso AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso convesso
	Smusso concavo
	Inclinazione
	Quadrato

Scheda Conn controv.

Utilizzare la scheda Conn controv. per controllare le proprietà di piatto di connessione, angolare, piatto di riempimento e piatto di taglio.

Piatti


Opzione	Descrizione
Piatto di conn.	Spessore e larghezza del piatto di connessione. Selezionare il profilo del piatto di connessione.
Angolare superiore Angolare inferiore	Selezionare il profilo dell'angolare.
Piatto di riempimento	Spessore del piatto di riempimento.
Piatto di taglio superiore	Spessore, larghezza e altezza del piatto di taglio superiore.
Piatto di taglio inferiore	Altezza del piatto di taglio inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Creazione piatto


Opzione	Descrizione
	Scegliere se creare uno o due piatti di connessione tra l'anima del controvento e il piatto piastra.
	Selezionare se viene creato un piatto di riempimento tra il piatto di connessione e l'anima del controvento. L'impostazione predefinita è che non viene creato un piatto di riempimento.
	Selezionare il lato per la creazione del piatto di riempimento. È possibile utilizzare questa opzione se si è scelto di creare due piatti di connessione.

Creazione angolare

Definire se i controventi sono collegati al piatto piastra utilizzando gli angolari o le sezioni di taglio e specificare il numero di angolari da creare. L'opzione predefinita consiste nel creare due angolari sotto l'anima del controvento.

Orientamento angolari

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Tipo di connessione


Opzione	Descrizione
	Selezionare il tipo di connessione (saldatura o bulloni) tra il piatto piastra e il piatto di connessione.
	Quando viene creato un piatto di riempimento, selezionare se creare una saldatura tra il piatto di riempimento e la parte secondaria. È possibile utilizzare questa impostazione quando il tipo connessione è bulloni.
	Selezionare il tipo di connessione (saldatura o bullone) tra il piatto fazzoletto e l'angolare.

Parte principale profilo L/bullone piastra


Opzione	Descrizione
Piastra Bullone	Selezionare la parte principale del bullone: Piastra Profilo L/piatto.

Dimensioni della distanza del piatto di connessione


	Descrizione
1	Dimensione della distanza orizzontale
2	Dimensione della distanza verticale

Scheda Piatti di spessoramento

Utilizzare la scheda Piatti di spessoramento per definire le proprietà del piatto di spessoramento.

Piatti


Opzione	Descrizione
Spessoramento 1 Spessoramento 2 Spessoramento 2	Spessore, larghezza e altezza del piatto spessore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Posizione del piatto di spessoramento

È possibile creare piatti di spessoramento quando si collegano i controventi al piatto piastra utilizzando angolari.


	Descrizione
1	Definire la distanza tra il controvento e il piatto di connessione.
2	Definire il numero di piatti di spessoramento creati nelle flange superiori e inferiori. Immettere i numeri di profilo del piatto di spessoramento: 1, 2 o 3. Questi sono i numeri che si trovano nella parte superiore della scheda Piatti di spessoramento. Ad esempio, se si desidera creare tre piastre di spessoramento nella flangia superiore e si desidera utilizzare Spessoramento 1 due volte e Spessoramento 1 una volta, immettere 1 1 2. Il primo numero immesso è il piatto di spessoramento più vicino alla flangia del controvento.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti per controllare le proprietà e le dimensioni degli irrigidimenti.

Irrigidimenti (Stiffeners)


Opzione	Descrizione
Irrigidimento 1 Irrigidimento 2	Spessore irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Lunghezza irrigidimento


	Descrizione
1	Distanza tra il bordo dell'irrigidimento e il bordo del piatto.
2	Lunghezza dell'irrigidimento.

Dimensioni irrigidimento


	Descrizione
1	Larghezza dell'irrigidimento.
2	Lunghezza della base dell'irrigidimento.
3	Lunghezza della parte obliqua dell'irrigidimento.
4	Distanza dall'asse centrale dell'irrigidimento.
5	Distanza verticale tra la base dell'irrigidimento e la parte obliqua.

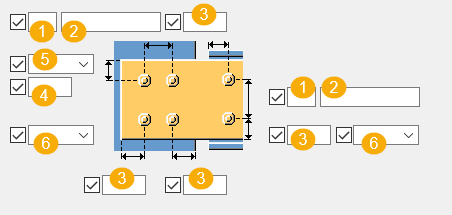

Scheda Bull.Controv1/Bull.Controv2

Utilizzare le schede Bull.Controv1 e Bull.Controv2 per controllare i bulloni che collegano il primo e il secondo controvento al piatto fazzoletto.

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Dimensione della posizione verticale del gruppo bulloni.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
6	Selezionare il tipo bullone.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

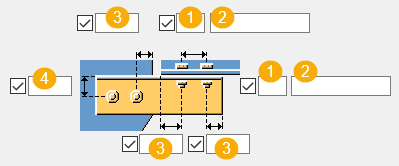

Schede Bulloni Angolare 1/Bulloni Angolare 2

Utilizzare le schede Bull.Angolare per controllare i bulloni che collegano gli angolari.

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.


Opzione	Opzione

Posizione verticale bullone


Opzione	Descrizione
	Posizione del bullone dal bordo dell'angolare.
	Posizione del bullone dalla linea centrale della parte secondaria.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
