Controventi incrociati (19)

I Controventi incrociati (19) bullonano uno o più controventi del profilo accoppiato a un piatto piastra esistente.

Suggerimento: Per creare una piastra, utilizzare il componente Piastra standard (1065) Standard o creare un piatto contorno.

Oggetti creati

Bulloni
Tagli
Saldature

Utilizzare per


Situazione	Descrizione
	Profilo controvento: L I controventi sono bullonati direttamente al piatto piastra.
	Profilo controvento: W I controventi sono intagliati intorno al piatto piastra e bullonati al piatto piastra.

Prima di iniziare

Creare un piatto piastra e da 1 a 10 controventi.

Ordine di selezione

Selezionare la parte principale (piatto piastra).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Cliccare con il pulsante centrale del mouse per creare il componente.

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Scheda Immagine

Utilizzare la scheda Immagine per definire la dimensione del taglio flangia.


	Descrizione
1	Definire la lunghezza del taglio flangia.

Scheda Parametri

Utilizzare la scheda Parametri per tagliare la flangia del controvento.


Opzione	Descrizione
Adatta Secondaria	Selezionare se la parte secondaria è adattata. Selezionando Sì si adatta alla parte secondaria in base alle distanze del bullone.
Taglia gli altri lati delle flange	Selezionare se creare un taglio triangolare sul lato opposto della flangia. Dimensione taglio verticale. Angolo di taglio.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

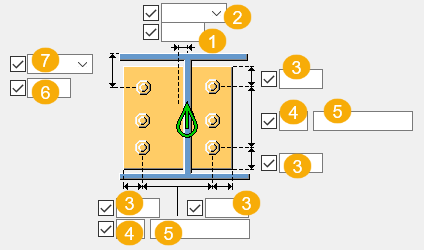

Dimensioni del gruppo bulloni


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
3	Distanza dal bordo dei bulloni.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
6	Dimensione della posizione verticale del gruppo bulloni.
7	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
