Utilizzo di sagome e gruppi nel catalogo sagome
È possibile organizzare le sagome nel catalogo sagome in una struttura gerarchica di gruppi.

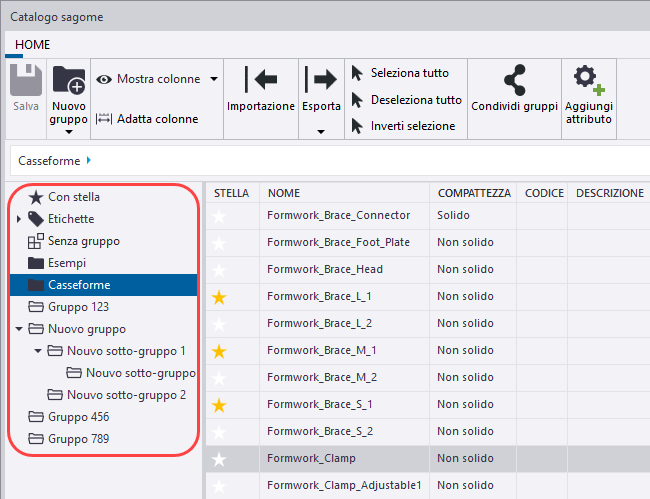

La struttura dei gruppi viene visualizzata sul lato sinistro delle finestre di dialogo Catalogo sagome e Seleziona sagoma. Nella finestra di dialogo Catalogo sagome è possibile aggiungere, modificare ed eliminare gruppi e sottogruppi, nonché spostare e copiare le sagome tra i gruppi e i sotto-gruppi.
La struttura dei gruppi può variare in base all'ambiente Tekla Structures utilizzato. In alternativa, l'amministratore dell'azienda o del progetto può avere creato e condiviso una struttura dei gruppi. Se si è un amministratore o un utente principale Tekla Structures, è possibile condividere i propri gruppi in modo che risultino disponibili per tutti gli utenti nel modello condiviso.
La struttura dei gruppi viene letta dal file ShapeCatalog.Groups.xml nella cartella modello e dai file *.ShapeCatalog.Groups.xml nelle sottocartelle delle sagome nelle cartelle progetto, azienda e sistema (XS_SYSTEM). Alcune sagome possono essere prima nel gruppo
Senza gruppo, ma, se necessario, è possibile raggrupparle.
Anche le nuove sagome create nel modello vengono aggiunte al gruppo Senza gruppo. Se si importano nuove sagome senza una struttura del gruppo, è possibile selezionare un gruppo per le sagome. È inoltre possibile raggruppare le sagome aggiungendo etichette o stelle.
I gruppi contrassegnati con
sono gruppi di sistema. I gruppi contrassegnati con
sono gruppi definiti dall'utente.
I gruppi definiti dall'utente correnti e le modifiche apportate alla struttura dei gruppi sono memorizzati nel file ShapeCatalog.Groups.user.<username>.xml nella cartella modello.
Nota:
Anche se si modifica la struttura dei gruppi, i file di definizione (.xml e .tez) di ciascuna sagoma rimangono nelle cartelle \Shapes e \ShapeGeometries originali.
La finestra di dialogo Seleziona sagoma viene utilizzata per selezionare una sagoma per un elemento. Nella finestra di dialogo Seleziona sagoma, viene visualizzato anche il gruppo
Recente. Contiene le sagome più recenti utilizzate.
Aggiunta di un nuovo gruppo o sotto-gruppo
-
Cliccare su
Nuovo gruppo, quindi effettuare una delle seguenti operazioni:
- Per creare un gruppo di livello più alto, selezionare Nuovo gruppo.
- Per aggiungere un sotto-gruppo nel gruppo selezionato, selezionare Nuovo sotto-gruppo.
-
Cliccare su
Salva per salvare le modifiche nel catalogo sagome.
Modifica di un gruppo o un sotto-gruppo
È possibile rinominare gruppi e sotto-gruppi e modificare le proprietà del gruppo.
- Nel menu File cliccare su per aprire la finestra di dialogo Catalogo sagome.
- Selezionare il gruppo o il sotto-gruppo da modificare.
-
Per rinominare il gruppo, attenersi ai seguenti passaggi:
- Cliccare con il pulsante destro del mouse e selezionare Rinomina.
- Nella finestra di dialogo Rinomina gruppo immettere il nuovo nome, quindi cliccare su Rinomina.
-
Procedere come segue per modificare le proprietà del gruppo, come il produttore o le etichette delle sagome nel gruppo:
- Selezionare tutte le sagome nel gruppo.
- Nell'area delle proprietà sul lato destro della finestra di dialogo Catalogo sagome, modificare le proprietà.
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Spostamento o copia di un gruppo o di un sotto-gruppo
È possibile spostare e copiare gruppi e sotto-gruppi nel catalogo sagome. È possibile spostare e copiare sia i gruppi definiti dall'utente che i gruppi di sistema.
Quando si sposta o si copia un gruppo, vengono spostati o copiati anche i sotto-gruppi del gruppo selezionato.
Non è possibile spostare o copiare il gruppo Con stella, Etichette o Senza gruppo o i sotto-gruppi all'interno.
- Nel menu File cliccare su per aprire la finestra di dialogo Catalogo sagome.
- Selezionare il gruppo o il sotto-gruppo da spostare o da copiare.
-
Effettuare una delle seguenti operazioni:
- Per spostare il gruppo, trascinarlo in una nuova posizione nella struttura del gruppo.
- Per spostare un sottogruppo al livello più alto nella struttura del gruppo, cliccare con il pulsante destro del mouse sul sottogruppo e selezionare Sposta al livello superiore.
- Per copiare il gruppo, tenere premuto Ctrl e trascinare il gruppo in una nuova posizione.
- Per copiare un sottogruppo al livello più alto, cliccare con il pulsante destro del mouse sul sottogruppo e selezionare Copia sul livello superiore.
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Selezione delle sagome
È possibile utilizzare questi metodi quando si selezionano le sagome nella finestra di dialogo Catalogo sagome.
La selezione di diversi insiemi di sagome è utile quando si desidera esportare o aggiungere etichette a determinate sagome oppure modificare in altro modo un insieme di sagome secondario.
-
Utilizzare i comandi seguenti sulla ribbon del catalogo:
-
Cliccare su Seleziona tutto per selezionare tutte le sagome nel gruppo attualmente visibile.
In alternativa, è possibile selezionare una sagoma, quindi premere Ctrl+A.
-
Cliccare su Deseleziona tutto per cancellare la selezione corrente.
-
Cliccare su Inverti selezione per selezionare le sagome attualmente non selezionate e deselezionare le sagome attualmente selezionate.
-
-
Per selezionare più sagome consecutive, selezionare la prima sagoma, quindi tenere premuto Maiusc e selezionare l'ultima sagoma.
-
Per selezionare più sagome non consecutive, selezionare la prima sagoma, quindi tenere premuto Ctrl e selezionare le altre sagome.
Anteprima di una sagoma

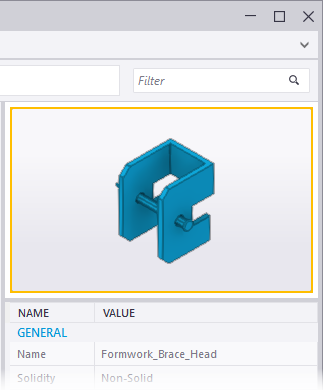

Nelle finestre di dialogo Catalogo sagome e Seleziona sagoma, Tekla Structures mostra un'anteprima della sagoma selezionata nell'angolo superiore destro della finestra di dialogo.
Utilizzare questi metodi per esaminare la sagoma nell'anteprima:
-
Ingrandire e ridurre scorrendo con la rotella del mouse
-
Ruotare la sagoma utilizzando il pulsante sinistro del mouse (
) -
Eseguire la panoramica usando il pulsante centrale del mouse (
) -
Regolare l'angolo di visualizzazione utilizzando il pulsante destro del mouse (
)
Spostamento o copia delle sagome tra i gruppi
Quando si sposta una sagoma da un gruppo all'altro, le sagome vengono rimosse dal gruppo precedente. Quando si copia una sagoma tra i gruppi, le sagome rimangono in entrambi i gruppi.
- Nel menu File cliccare su per aprire la finestra di dialogo Catalogo sagome.
- Cercare e selezionare il gruppo dal quale si desidera muovere o copiare le sagome.
-
Effettuare una delle seguenti operazioni:
- Per spostare una o più sagome in un altro gruppo, selezionare le sagome e trascinarle nell'altro gruppo.
In alternativa, è possibile cliccare con il pulsante destro del mouse sulle sagome selezionate, selezionare Sposta nel gruppo, quindi, nella finestra di dialogo visualizzata, selezionare un gruppo. Nella finestra di dialogo è inoltre possibile creare un nuovo gruppo o sotto-gruppo per le sagome, se necessario.
- Per copiare una o più sagome in un altro gruppo, selezionare le sagome, tenere premuto Ctrl, quindi trascinare le sagome nell'altro gruppo.
In alternativa, è possibile cliccare con il pulsante destro del mouse sulle sagome selezionate, selezionare Copia nel gruppo, quindi, nella finestra di dialogo visualizzata, selezionare un gruppo. Nella finestra di dialogo è inoltre possibile creare un nuovo gruppo o sotto-gruppo per le sagome, se necessario.
- Per rimuovere una o più sagome dal gruppo selezionato, selezionare le sagome, cliccare con il pulsante destro del mouse su una delle sagome selezionate, quindi selezionare Rimuovi dal gruppo.
Se le sagome appartengono solo al gruppo selezionato, queste vengono spostate nel gruppo Senza gruppo. Se le sagome appartengono anche a un altro gruppo, rimangono in tale gruppo.
- Per spostare una o più sagome in un altro gruppo, selezionare le sagome e trascinarle nell'altro gruppo.
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Modifica delle proprietà delle sagome
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Per visualizzare le proprietà delle sagome o gli attributi utente nei report, utilizzare le righe PART nei template dei report e aggiungere il prefisso PROFILE. o SHAPE. davanti ai nomi degli attributi. Ad esempio, GetValue("PROFILE.Material") o GetValue("SHAPE.Material"). I nomi degli attributi sono disponibili nel file di definizione della sagoma (.xml).
Aggiunta di un nuovo attributo utente alle sagome
Oltre alle proprietà della sagoma visualizzate di default nel catalogo sagome, è possibile aggiungere attributi utente alle sagome selezionate.
Gli attributi utente della sagoma vengono salvati in ciascun file di definizione sagoma selezionato (.xml) nella cartella \Shapes all'interno della cartella modello.
-
Cliccare su
Aggiungi attributo.
-
Se è necessario modificare un attributo utente, procedere come segue:
-
Cliccare su
accanto al nome dell'attributo.
-
Cliccare su
-
Se è necessario cancellare un attributo utente, procedere come segue:
- Selezionare l'attributo nella lista delle proprietà.
-
Cliccare su
accanto al nome dell'attributo.
- Se si desidera cancellare l'attributo solo da determinate sagome, selezionare le sagome.
- Selezionare se cancellare l'attributo solo dalle sagome selezionate oppure da tutte le sagome con l'attributo. Cliccare su Elimina da selezione o Elimina da tutti di conseguenza.
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Eliminazione di un gruppo o sotto-gruppo o delle sagome
È possibile eliminare gruppi, sotto-gruppi e sagome all'interno dei gruppi dal catalogo sagome. È possibile eliminare contemporaneamente sia i gruppi che le sagome nei gruppi oppure eliminare separatamente gruppi e sagome.
Prima di eliminare le sagome, assicurarsi che qualsiasi sagoma da eliminare non sia utilizzata per gli elementi nel modello di Tekla Structures. Quando si elimina una sagoma dal catalogo sagome, la sagoma non è più disponibile in nessun punto nel modello.
Se si tenta di eliminare le sagome utilizzate per gli elementi nel modello o i cui file di definizione non si trovano nella cartella modello, Tekla Structures non elimina queste sagome.
-
Cliccare su Salva per salvare le modifiche nel catalogo sagome.
Condividere gruppi con altri utenti
Se si è un amministratore o un utente principale Tekla Structures, è possibile che le sagome siano organizzate in gruppi in un progetto. È quindi possibile condividere la struttura del gruppo in modo che i gruppi definiti dall'utente diventino gruppi di sistema e siano disponibili per tutti gli utenti nel modello condiviso.
- Nel menu File cliccare su per aprire la finestra di dialogo Catalogo sagome.
-
Se ancora necessario, modificare le proprietà della struttura e della sagoma del gruppo, quindi cliccare su Salva per salvare le modifiche nel catalogo sagome.
-
Cliccare su
Condividi gruppi.
- Quando viene richiesto di confermare la condivisione, cliccare su Condividi gruppi nella finestra di dialogo che si apre.
- Cliccare su OK.
Gli altri utenti nel modello condiviso vedono i gruppi condivisi quando gli utenti leggono le modifiche la volta successiva.
