Dettaglio piatto di testa

Dettaglio piatto di testa crea un piatto di testa su una colonna, una trave o una polybeam.

Oggetti creati


Situazione	Descrizione
	Piatto di testa con un angolo smussato creato su una colonna con profilo a I.

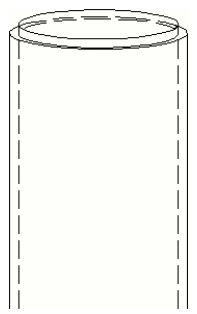

	Piatto di testa creato su una colonna tubolare.
	Un piatto di testa creato su una colonna tubolare e un altro piatto di testa creato su una colonna con profilo a I.

Selezionare la parte principale (trave, colonna o polybeam).
Selezionare la posizione del piatto di testa.
È possibile selezionare una posizione sulla linea centrale, il lato o qualsiasi posizione della colonna. Il piatto di testa viene sempre centrato.
Il piatto di testa viene creato automaticamente quando si seleziona la posizione.


	Parte
1	Piatto di testa

Utilizzare la scheda Immagine per controllare la forma e le dimensioni del piatto di testa.


Opzione	Descrizione
	Default Rettangolare AutoDefaults consente di modificare questa opzione.
	Rettangolare
	Circolare

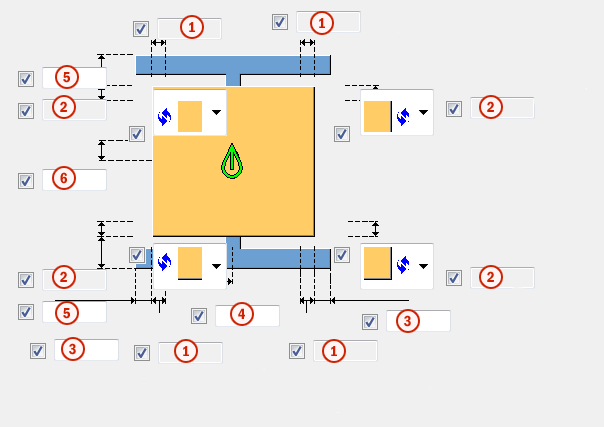

	Descrizione	Default
1	Dimensione smusso orizzontale. Questa opzione non è disponibile se è stato selezionato Nessuno smusso nelle opzioni di smusso.	`20 mm`
2	Dimensione smusso verticale. Questa opzione non è disponibile se è stato selezionato Nessuno smusso nelle opzioni di smusso.	`20 mm`
3	Distanza orizzontale dal bordo del piatto di testa. Questa opzione è utilizzata solo quando la larghezza del piatto nella scheda Parti è vuota.	`0 mm`
4	Offset orizzontale del piatto di testa. Questa opzione è utilizzata solo quando l'altezza del piatto nella scheda Parti include un valore.	`0 mm`
5	Distanza verticale dal bordo del piatto di testa. Questa opzione è utilizzata solo quando l'altezza del piatto nella scheda Parti è vuota.	`10 mm`
6	Offset verticale del piatto di testa. Questa opzione è utilizzata solo quando l'altezza del piatto nella scheda Parti include un valore.	`0 mm`

È possibile definire gli smussi per ciascun angolo del piatto di testa.


Opzione	Descrizione
	Default nessuno smusso AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso I valori di default degli smussi ad arco convessi nei piatti di testa con un profilo RHS e SHS sono i seguenti: Se si definiscono la larghezza e l'altezza di un piatto di testa, viene utilizzato il valore del raggio smusso del profilo. Se il raggio smusso del profilo è uguale o inferiore a 5 mm, viene applicato un valore 0 mm. Se si definiscono le distanze dal bordo del piatto di testa, viene utilizzato il valore assoluto della differenza tra il raggio dello smusso profilo e il valore massimo di tutte le distanze dal bordo.
	Smusso ad arco concavo

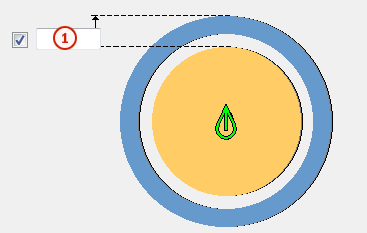

	Descrizione
1	Distanza dal bordo del piatto di testa.

Utilizzare la scheda Parti per controllare le proprietà del piatto di testa.


Parte	Descrizione	Default
Piatto di testa	Spessore, larghezza e altezza del piatto di testa.	Spessore = 1,5* (anima profilo o spessore piatto) Larghezza = larghezza o diametro o altezza del profilo (opzione 'h'), il primo valore diverso da 0. Altezza = altezza profilo o diametro profilo o 200 mm, il primo valore diverso da 0.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
