Offshore (9)
L'opzione Offshore (9) connette una trave a un'altra trave con saldature. Il componente viene progettato per l'utilizzo nel settore offshore per creare tagli e fori di accesso saldatura complessi, nonché per controllare le proprietà di taglio.
Oggetti creati
-
Tagli
-
Saldature
Utilizzare per
|
Situazione |
Descrizione |
|---|---|
|
|
Connessione tra due travi. |
Limitazioni di profilo
È possibile creare tre diversi tipi di intaglio:
- Libero
- Heerema
- HSM
Quando si crea un tipo di intaglio Libero, le travi principale e secondaria non devono avere necessariamente le stesse dimensioni. È possibile impostarle in base alle proprie esigenze e creare la connessione.
Quando si creano tipi di intaglio HSM e Heerema, le dimensioni della trave dipendono dalle impostazioni Heerema e HSM selezionate.

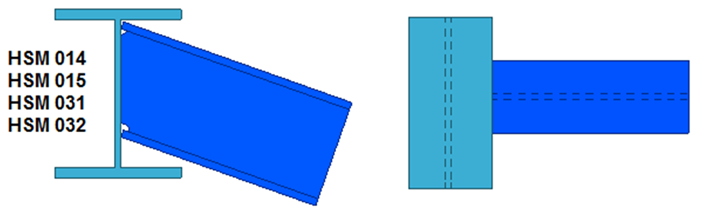

Per tutti i tipi Libero e Heerema e per la maggior parte dei tipi HSM, anche le travi secondarie inclinate sono consentite. Le travi secondarie inclinate sono supportate solo da alcuni tipi HSM specifici. Per alcuni esempi, vedere la tabella riportata di seguito.

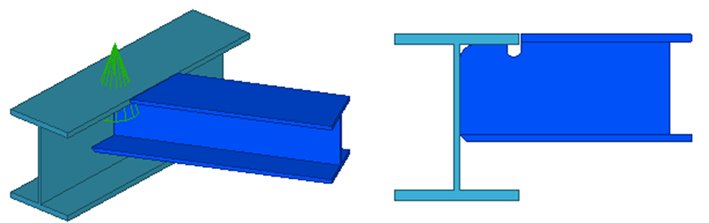

| Tipo di taglio | Esempio |
|---|---|

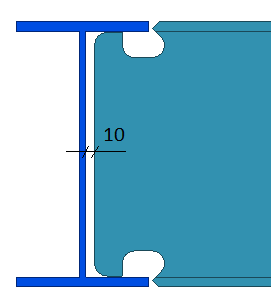

| Libero |
|
| HSM |
|
Ordine di selezione
-
Selezionare la parte principale (trave).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Identificazione delle parti
|
Parte |
|
|---|---|
|
1 |
Trave |
|
2 |
Trave |
Scheda Immagine 1

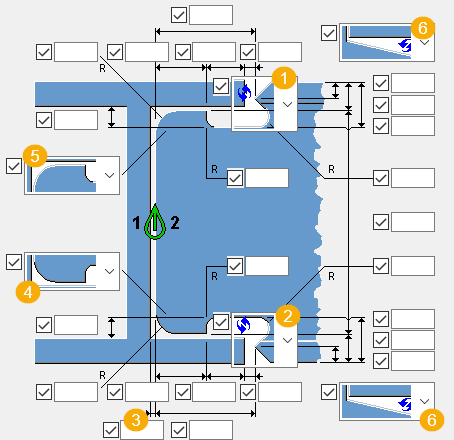

Utilizzare la scheda Immagine 1 per creare gli intagli nella direzione dell'anima.
Tipo di taglio
Specifica il tipo di taglio e consente di immettere i valori di taglio, se necessario.
|
Opzione |
Descrizione |
|---|---|
|
Libero |
Consente di immettere le dimensioni di taglio. |
|
Heerema |
Se si seleziona questa opzione, vengono visualizzate le opzioni Heerema predefinite. I valori predefiniti vengono immessi automaticamente negli attributi utente della trave secondaria. |
|
HSM |
Se si seleziona questa opzione, vengono visualizzate le opzioni HSM predefinite. I valori predefiniti vengono immessi automaticamente negli attributi utente della trave secondaria. |
|
Niente e cancella UDA |
Non viene creato alcun taglio. Gli attributi utente non sono associati ad alcun valore. |
Tagli
|
Descrizione |
|
|---|---|
|
1 |
Definisce il taglio della flangia superiore per la trave secondaria. |
|
2 |
Definisce il taglio della flangia inferiore per la trave secondaria. |
|
3 |
Definisce un gap tra l'anima della trave principale e l'estremità della trave secondaria.
|
|
4 |
Definisce l'arrotondamento inferiore e un possibile foro di accesso saldatura per la trave secondaria. |
|
5 |
Definisce l'arrotondamento superiore e un possibile foro di accesso saldatura per la trave secondaria. |
|
6 |
Crea un taglio che segue la flangia inclinata della trave secondaria. |
Adattamento
Specifica il tipo di adattamento.
Scheda Immagine 2

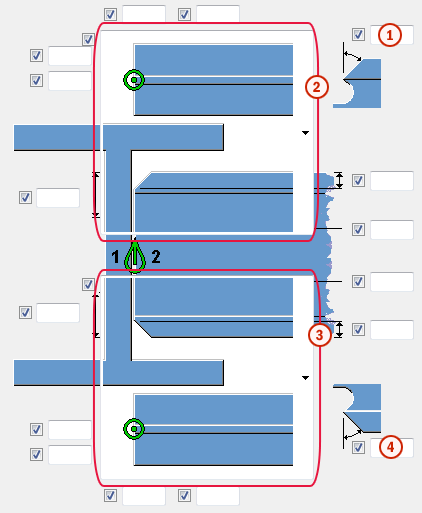

Utilizzare la scheda Immagine 2 per creare gli intagli nella direzione della flangia. Le opzioni in questa scheda possono essere utilizzate solo se il tipo di taglio è impostato su Libero nella scheda Immagine 1. Se si seleziona un tipo speciale di taglio (Heerema, HSM) nella scheda Immagine 1, i valori predefiniti vengono immessi automaticamente negli attributi utente.
Tagli
|
Descrizione |
|
|---|---|
|
|
Definisce l'angolo di smusso per la flangia superiore (opzionale). |
|
|
Definisce lo smusso della flangia superiore. |
|
|
Definisce lo smusso della flangia inferiore. |
|
|
Definisce l'angolo di smusso per la flangia inferiore (opzionale). |
Scheda Descrizione saldatura
Utilizzare la scheda Descrizione saldatura per controllare le descrizioni per le saldature superiore, d'anima e inferiore.
|
Descrizione |
|
|---|---|
|
|
Saldatura superiore |
|
|
Saldatura d'anima |
|
|
Saldatura inferiore |

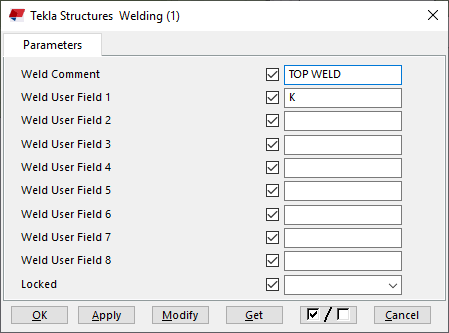

Utilizzare le caselle nella scheda Descrizione saldatura per definire un nome per il commento della saldatura. Immettere il testo WELD_COMMENT in Campo UDA. Le descrizioni nelle caselle Superiore, Web e Inferiore corrispondono a ogni saldatura.
Cliccare due volte su una saldatura nel modello e passare agli attributi utente della saldatura. Il testo viene immesso nella casella Commento saldatura.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
