Parapetto da piano a piano (90)
Railing plane to plane (90) collega i profili parapetto tra loro. Le parti necessarie vengono create tra i parapetti. I parapetti devono essere posizionati in modo che l'intersezione si trovi sul piano orizzontale.
Oggetti creati
-
Profilo ringhiera
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Profilo ringhiera creato per collegare due ringhiere. |
Ordine di selezione
-
Selezionare la parte principale.
-
Selezionare la parte secondaria.
La connessione viene creata automaticamente quando si seleziona la parte secondaria.
Identificazione delle parti

| Descrizione | |
|---|---|
|
1 |
Profilo ringhiera |

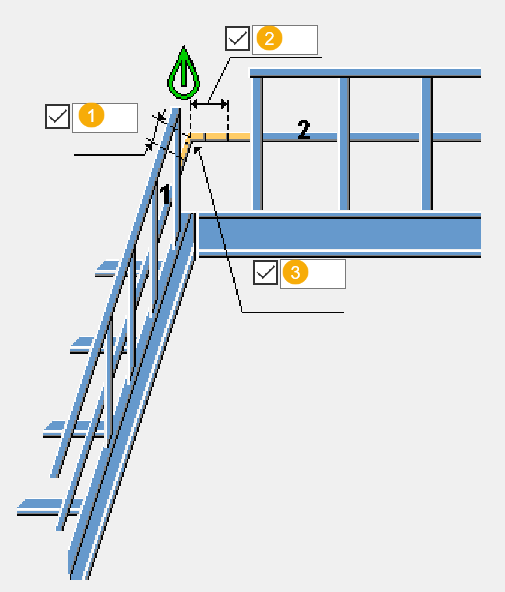

Scheda Immagine
Utilizzare la scheda Immagine per controllare la geometria della connessione.
Dimensions

| Descrizione | Default | |
|---|---|---|
|
1 |
La lunghezza della parte diritta tra la curvatura e la prima trave, misurata dall'intersezione geometrica delle travi. |
0 |
|
2 |
La lunghezza della parte diritta tra la curvatura e la seconda trave, misurata dall'intersezione geometrica delle travi. |
0 |
|
3 |
Raggio di piegatura della parte di estensione. |
0 |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione | Default |
|---|---|---|
|
Profilo |
Seleziona il profilo dal catalogo profili. |
Profilo parte principale |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire il metodo di costruzione della connessione.
Metodo di costruzione
| Opzione | Descrizione |
|---|---|
|
Crea |
Viene creata una nuova parte della ringhiera per collegare le parti principale e secondaria. Si tratta dell'impostazione di default. |
|
Esteso |
La ringhiera è creata sotto forma di tre tubi saldati insieme. |
|
Estensione Polybeam |
Viene creato un polybeam. |
Nome costruttore
Immettere il nome del costruttore della piegatura e le travi aggiuntive calcolate.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
