Angolare semplice 2 (82)

Angolare semplice 2 (82) connette una trave a un massimo di tre travi, utilizzando un angolare imbullonato o saldato.

Oggetti creati

Angolare
Irrigidimenti (Stiffeners)
Piatti di spessoramento
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Tre travi connesse a una trave con angolari imbullonati

Ordine di selezione

Selezionare la parte principale (trave).
Selezionare la prima parte secondaria (trave).
Selezionare la seconda parte secondaria (trave).
Selezionare la terza parte secondaria (trave).

È possibile selezionare un massimo di tre parti secondarie.
Cliccare con il pulsante centrale del mouse per creare la connessione.

Identificazione delle parti


	Descrizione
1	Angolare

Scheda Immagine

Utilizzare la scheda Immagine per controllare le dimensioni e la posizione dell'angolare.

Dimensions


	Descrizione
1	Spazio tra la parte principale e l'angolare
2	Lunghezza di taglio della parte secondaria Il taglio è definito dal bordo dell'angolare.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Lato vicino L Lato lontano L	Seleziona il profilo dal catalogo profili.
Irrig.Sup. N/S Irrigid.Inferiore N/S	Spessore e larghezza dell'irrigidimento
Irrig.Sup. F/S Irrigid.Inferiore F/S	Spessore e larghezza dell'irrigidimento
NS Shim FS Shim	Spessore e larghezza del piatto spessore e altezza del piatto spessore lato vicino


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire l'orientamento angolari, il lato e il taglio trave.

Orientamento angolari


Opzione	Opzione	Descrizione
		Default L'ala più lunga è orizzontale. AutoDefaults consente di modificare questa opzione.
		L'ala più lunga è orizzontale.
		L'ala più lunga è verticale.

Offset angolare

Definisce l'offset dell'angolare dal centro della connessione.

Taglio estremità della trave


Opzione	Descrizione
	Default Tekla Structures determina, in base alla geometria della connessione, come viene tagliata l'estremità della trave. AutoDefaults consente di modificare questa opzione.
	Tekla Structures determina, in base alla geometria della connessione, come viene tagliata l'estremità della trave. Automatico
	Viene creato un taglio inclinato.
	Viene creato un taglio quadrato.

Lato angolare


Opzione	Descrizione
	Default Gli angolari vengono creati su entrambi i lati. AutoDefaults consente di modificare questa opzione.
	Gli angolari vengono creati su entrambi i lati.
	L'angolare viene creato su un lato.
	L'angolare viene esteso.

Taglio inferiore trave


Opzione	Descrizione
	Default Tekla Structures determina, in base alla geometria della connessione, come viene tagliata la parte inferiore della trave. AutoDefaults consente di modificare questa opzione.
	Tekla Structures determina, in base alla geometria della connessione, come viene tagliata la parte inferiore della trave. Automatico
	La parte inferiore della trave non viene tagliata.
	La parte inferiore della trave viene tagliata.

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

Dimensioni del gruppo bulloni


	Descrizione

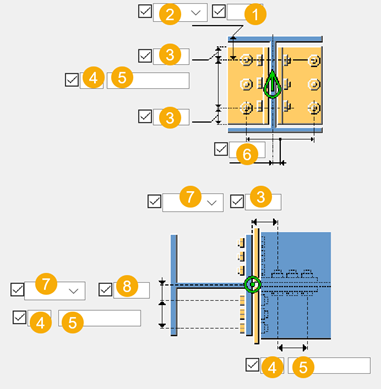

1	Dimensione della posizione verticale del gruppo bulloni.
2	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
6	Dimensione della posizione orizzontale del gruppo bulloni.
7	Posizione in cui i bulloni devono essere fissati.
8	Quota del gruppo bulloni dall'asse centrale della parte principale

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Selezionare sia per la parte principale che per la parte secondaria dove vengono creati i fori asolati.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Sfalsatura dei bulloni sull'angolare


Opzione	Descrizione
	Default I bulloni non vengono sfalsati. AutoDefaults consente di modificare questa opzione.
	I bulloni non vengono sfalsati.
	I bulloni vengono sfalsati.
	I bulloni vengono sfalsati.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per definire le posizioni e le quote degli irrigidimenti.

Creazione di irrigidimenti


Opzione	Descrizione
	Default L'irrigidimento non viene creato. AutoDefaults consente di modificare questa opzione.
	L'irrigidimento non viene creato.
	Viene creato l'irrigidimento smussato completo.
	Viene creato l'irrigidimento quadrato completo.
	Viene creato l'irrigidimento completo. La preparazione saldatura viene creata su tre lati.
	Viene creato l'irrigidimento completo. La preparazione saldatura viene creata su due lati.

Posizioni degli irrigidimenti


	Descrizione
1	Quota tra l'irrigidimento superiore lato vicino e il bordo della flangia della trave
2	Quota tra l'irrigidimento inferiore lato vicino e il bordo della flangia della trave
3	Quota tra l'irrigidimento superiore lato lontano e il bordo della flangia della trave
4	Quota tra l'irrigidimento inferiore lato lontano e il bordo della flangia della trave

Dimensioni irrigidimento


	Descrizione
1	Offset orizzontale dalla trave
2	Quota verticale all'angolo inferiore smusso
3	Angolo di smusso

Scheda Copes

Utilizzare la scheda Copes per creare intagli per la trave secondaria e per controllare la sagoma e le quote degli intagli.

Forma intaglio


Opzione	Descrizione
	Seleziona la sagoma dell'intaglio e definisce il raggio per gli intagli rotondi.

Lato intaglio


Opzione	Descrizione
	Default Gli intagli sono creati su entrambi i lati. AutoDefaults consente di modificare questa opzione.
	Automatico
	L'intaglio viene creato sul lato sinistro.
	Gli intagli sono creati su entrambi i lati.
	L'intaglio viene creato sul lato destro.

Intaglio smussato


Opzione	Descrizione
	Definisce la lunghezza della parte stretta dell'intaglio smussato.

Dimensioni intaglio


	Descrizione
1	Quota verticale Definisce il raggio per gli smussi rotondi in:
2	Dimensione orizzontale intaglio
3	Definire la tolleranza minima cope. Di default, la tolleranza è pari al raggio di arrotondamento della parte principale. Quando si definisce la tolleranza: Se il raggio di arrotondamento della parte principale è inferiore alla tolleranza minima definita, viene utilizzato il valore di tolleranza minima. Se il raggio di arrotondamento della parte principale è maggiore del valore minimo definito, viene utilizzato il valore del raggio di arrotondamento.

Scheda Prep sald.

Utilizzare la scheda Prep sald. per definire il tipo e le quote della preparazione saldatura dell'estremità della trave.

Preparazione saldatura per la flangia


	Descrizione

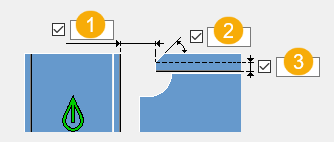

1	Spazio tra le flange per la saldatura
2	Angolo di preparazione della flangia in gradi
3	Distanza dal bordo della saldatura dalla parte inferiore della flangia della trave

Fori di accesso saldatura


	Descrizione
1	Raggio del foro di accesso saldatura

Preparazione saldatura per l'anima


	Descrizione

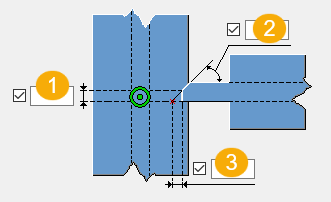

1	Taglio flangia orizzontale Distanza dal bordo della saldatura dall'anima della trave
2	Angolo di taglio della flangia Angolo di preparazione saldatura in gradi
3	Taglio flangia verticale Spazio dell'anima per la saldatura
4	Foro di accesso alla saldatura rotondo con raggio (il foro/intaglio di accesso alla saldatura viene smussato in base al raggio inserito)
5	Taglio anima orizzontale
6	Angolo di taglio anima
7	Taglio anima verticale
