Piastra di taglio a completa penetrazione (81)

Piatto di taglio a completa penetrazione (81) collega una trave a una trave con un piatto di taglio imbullonato alla parte secondaria e saldato alla parte principale.

Oggetti creati

  • Piatto di taglio

  • Irrigidimento anima

  • Saldature

Utilizzare per

Situazione Descrizione

Trave connessa a una trave con un piatto di taglio.

Ordine di selezione

  1. Selezionare la parte principale.

  2. Selezionare la parte secondaria.

    La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti

Descrizione

1

Piatto di taglio

Scheda Immagine

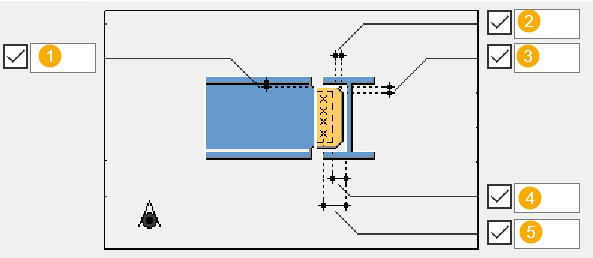

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Dimensioni

Descrizione

1

Distanza tra il piatto di taglio e le flange della parte principale.

Per impostazione predefinita, la distanza è 0.

2

Dimensione orizzontale smusso.

3

Dimensione verticale smusso.

4

Distanza orizzontale tra la parte principale e la parte secondaria.

5

Distanza tra la linea centrale della parte principale e il primo bullone.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti

Opzione Descrizione Default

Piatto

Spessore del piatto di taglio.

10 mm

Irrigidimento anima

Spessore, larghezza e altezza dell'irrigidimento dell'anima.

Immettere lo spessore dell'irrigidimento per creare l'irrigidimento.

L'irrigidimento anima non viene creato.

Opzione

Descrizione

Default

Pref. N.

Prefisso e numero partenza del numero posizione della parte.

Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.

Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Materiale

Tipo di materiale.

Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Nome

Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la posizione e gli smussi del piatto di taglio e gli smussi dell'irrigidimento.

Opzione Descrizione

Posizione sezione

Definisce la posizione del piatto di taglio rispetto alla trave secondaria.

L'opzione Entrambe crea due piatti di taglio, uno sul lato sinistro dell'anima della trave e un altro sul lato destro dell'anima.

Il valore di default è Sinistra.

Smusso del piatto

  • No non crea uno smusso.

    L'utilizzo di questa opzione causa in genere interferenza tra l'irrigidimento e l'arrotondamento del profilo a I.

  • Linea crea uno smusso lineare. Line è il valore predefinito.

  • Arc1 crea uno smusso ad arco convesso.

  • Arc2 crea uno smusso ad arco concavo.

Taglio trave

  • Inclinato taglia la trave perpendicolarmente all'asse della trave.

    Inclinato è il valore di default.

  • Quadrato taglia la parte secondaria in modo squadrato rispetto alla parte principale.

Irrig.d'anima opp.

Altezza

  • Completa crea un'altezza dell'irrigidimento uguale alla distanza tra le flange della parte principale.

    Completa è l'opzione di default.

  • Parziale taglia l'irrigidimento a livello del bordo inferiore del piatto di taglio.

  • Metà crea un'altezza dell'irrigidimento uguale all'altezza parziale + 0,5*(Completa - Parziale).

Tolleranza

Distanza verticale tra l'irrigidimento dell'anima e le flange della parte principale.

Per impostazione predefinita, questa tolleranza è zero.

Angolo

Di default, l'angolo è zero.

Tipo di Smusso

  • No non crea uno smusso.

    L'utilizzo di questa opzione causa in genere interferenza tra l'irrigidimento e l'arrotondamento del profilo a I.

  • Linea crea uno smusso lineare. Line è il valore predefinito.

  • Arc1 crea uno smusso ad arco convesso.

  • Arc2 crea uno smusso ad arco concavo.

Smusso X, Smusso Y

Definisce le dimensioni dello smusso orizzontale e verticale.

Con gli smussi ad arco, Smusso X definisce il raggio e Smusso Y non viene utilizzato.

Irrigidimenti della flangia opposta

Direzione

Selezionare la direzione dell'irrigidimento.

Tolleranza

Distanza verticale tra l'irrigidimento dell'anima e le flange della parte principale.

Tipo di Smusso

  • No non crea uno smusso.

    L'utilizzo di questa opzione causa in genere interferenza tra l'irrigidimento e l'arrotondamento del profilo a I.

  • Linea crea uno smusso lineare. Line è il valore predefinito.

  • Arc1 crea uno smusso ad arco convesso.

  • Arc2 crea uno smusso ad arco concavo.

Smusso X, Smusso Y

Definisce le dimensioni dello smusso orizzontale e verticale.

Con gli smussi ad arco, Smusso X definisce il raggio e Smusso Y non viene utilizzato.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
