Connessione piastra con piatto di taglio (80)
Connessione piastra con piatto di taglio (80) collega una trave a una colonna o una trave a una trave, con un piatto di taglio bullonato alla parte secondaria e saldato alla parte principale. È inoltre possibile creare irrigidimenti di flangia per connessioni trave colonna e irrigidimenti di anima per connessioni trave trave.
Oggetti creati
-
Piatto di taglio
-
Irrigidimenti (Stiffeners)
-
Bulloni
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Trave connessa a una colonna con un piatto di taglio |
Ordine di selezione
-
Selezionare la parte principale (colonna o trave).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Piatto di taglio |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni di connessione.

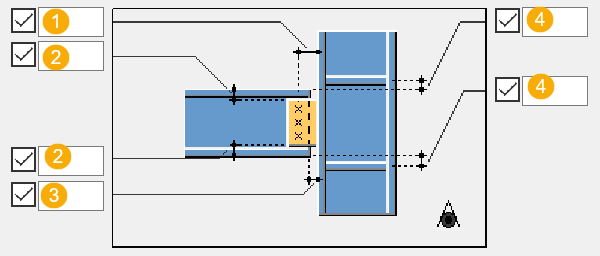

Dimensioni
| Descrizione | |
|---|---|
|
1 |
Distanza orizzontale dalla parte principale al primo bullone |
|
2 |
Distanza verticale dal bordo superiore della parte secondaria e dal bordo inferiore al bordo superiore e inferiore del piatto di taglio |
|
3 |
Distanza tra la parte principale e la parte secondaria Di default, il valore della distanza è zero. |
|
4 |
Distanza dal bordo superiore e inferiore della parte secondaria alla flangia superiore e inferiore dell'irrigidimento Per impostazione predefinita, questa distanza è zero e l'irrigidimento viene creato a livello del bordo superiore e inferiore della parte secondaria. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione | Default |
|---|---|---|
|
Piatto |
Spessore del piatto di taglio |
10 mm |
|
Irrigidimento superiore fl. |
Spessore, larghezza e altezza dell'irrigidimento |
|
|
Irrigidimento flangia inf. |
Spessore, larghezza e altezza dell'irrigidimento |
|
|
Irrigidimento anima |
Spessore, larghezza e altezza dell'irrigidimento |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire il taglio trave nonché i tipi e le quote degli irrigidimenti.

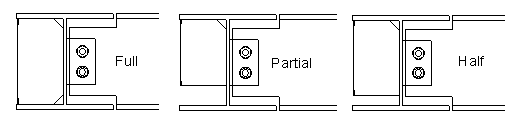

Posizione del taglio trave e del piatto di taglio
| Opzione | Descrizione |
|---|---|
|
Taglio trave |
|
|
Posizione sezione |
Posizione sezione in relazione all'anima della trave secondaria. Entrambi crea due piatti sezione, uno sul lato sinistro e un altro sul lato destro dell'anima. Il valore di default è sinistro. |
Irrig.d'anima opp.
| Opzione | Descrizione |
|---|---|
|
Altezza |
|
|
Tolleranza |
Distanza verticale tra l'irrigidimento anima e le flange della parte principale Di default, la tolleranza è zero. |
|
Angolo |
Definire l'angolo. Di default, l'angolo è zero. |
|
Tipo di Smusso |
Selezionare il tipo di smusso. Nessuno smusso provoca in genere un'interferenza tra l'irrigidimento e l'arrotondamento del profilo i. |
|
Smusso X |
Dimensione orizzontale smusso Per gli smussi ad arco, la quota orizzontale è il raggio dell'arco. |
|
Smusso Y |
Dimensione verticale smusso |
Irrigidimenti di flangia
|
Tolleranza |
Distanza tra gli irrigidimenti flangia e le flange della parte principale Di default, la tolleranza è zero. |
|
Tipo di Smusso |
Selezionare il tipo di smusso. Nessuno smusso provoca in genere un'interferenza tra l'irrigidimento e l'arrotondamento del profilo i. Per impostazione predefinita, viene creato uno smusso lineare. |
|
Smusso X |
Dimensione orizzontale smusso Per gli smussi ad arco, la quota orizzontale è il raggio dell'arco. |
|
Smusso Y |
Dimensione verticale smusso |
|
Direzione |
|
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Proprietà dei bulloni
Definire le proprietà dei bulloni e le quote del gruppo bulloni.
Per ulteriori informazioni, cliccare sul collegamento di seguito:
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
