Controvento Colonna (5)

Controvento Colonna (5) collega una capriata a una colonna controvento utilizzando un singolo profilo a L o un profilo appoggio accoppiato. Un piatto di testa viene aggiunto alla colonna controvento e un piatto verticale sopra il piatto di testa da collegare all'appoggio. L'appoggio può essere creato sopra o sotto la capriata e la colonna controvento viene regolata di conseguenza. L'appoggio può essere imbullonato o saldato alla capriata e al piatto verticale.

Oggetti creati

Piatto verticale
Piatto di testa
Profilo appoggio L/T
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione

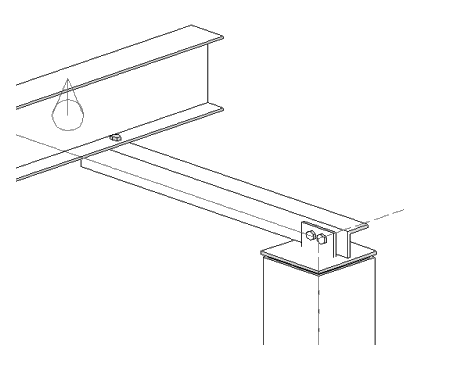

	Capriata collegata a una colonna controvento. Opzione offset piatto.
	Connessione colonna controvento a trave.

Ordine di selezione

Selezionare la parte principale (colonna controvento).
Selezionare la parte secondaria (capriata).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piatto di testa
2	Piatto verticale
3	Profilo appoggio L/T

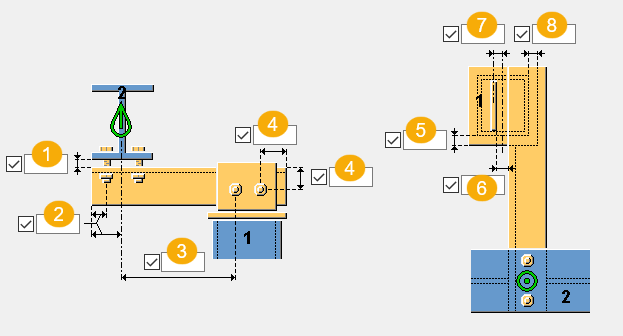

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Dimensioni


	Descrizione
1	Distanza tra la capriata e l'appoggio.
2	Se l'appoggio è imbullonato, questa dimensione è la distanza dal bordo bullone dell'appoggio sul lato capriata. Se l'appoggio è saldato, questa dimensione è la distanza tra l'asse centrale capriata e il bordo dell'appoggio.
3	Distanza dal centro della capriata al bullone del piatto più vicino.
4	Distanza dal bordo dei bulloni.
5	Estensione del bordo del piatto di testa nella direzione parallela all'appoggio.
6	Distanza tra il piatto verticale e l'appoggio.
7	Distanza tra l'asse centrale colonna e il piatto verticale.
8	Estensione del bordo del piatto di testa nella direzione perpendicolare all'appoggio.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piatto verticale	Spessore del piatto verticale.
Piatto di testa	Spessore del piatto di testa.
Profilo L/T	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire il tipo di appoggio, l'orientamento e la posizione.

Tipo di appoggio


Opzione	Descrizione
	Default Appoggio sul lato vicino. AutoDefaults consente di modificare questa opzione.
	Appoggio sul lato vicino.
	Appoggio sul lato lontano.
	Appoggio su entrambi i lati.

Orientamento Seat


Opzione	Descrizione
	Default L'ala più lunga è orizzontale. AutoDefaults consente di modificare questa opzione.
	L'ala più lunga è orizzontale.
	L'ala più lunga è verticale.

Posizione Seat


Opzione	Descrizione
	Default L'appoggio è sotto la capriata. AutoDefaults consente di modificare questa opzione.
	L'appoggio è sotto la capriata.
	L'appoggio si trova sopra la capriata.

Scheda Bulloni piastra

Utilizzare la scheda Bulloni piastra per definire le dimensioni del gruppo bulloni, le proprietà dei bulloni e la connessione del piatto verticale all'appoggio.

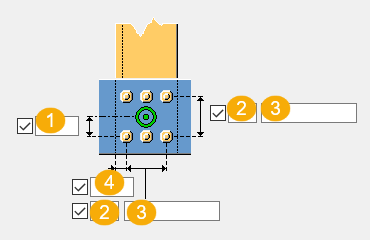

Quote del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Tipo di connessione

Seleziona la modalità di connessione del piatto verticale all'appoggio.


Opzione	Descrizione
	Default Bullonato AutoDefaults consente di modificare questa opzione.
	Bullonato
	Saldato

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Bulloni trave

Utilizzare la scheda Bulloni trave per definire le dimensioni del gruppo bulloni, le proprietà dei bulloni e la connessione della capriata all'appoggio.

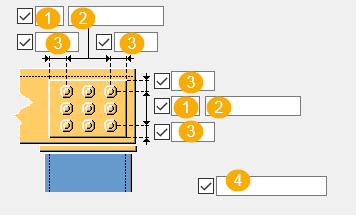

Quote del gruppo bulloni


	Descrizione
1	Distanza tra il centro della capriata e i bulloni.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

Tipo di connessione

Seleziona la modalità di connessione della capriata all'appoggio.


Opzione	Descrizione
	Default Bullonato AutoDefaults consente di modificare questa opzione.
	Bullonato
	Saldato

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Schede Progetto e Tipo di progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
