Piastra di Base Semplice (55)

Piastra di Base Semplice (55) collega una trave a una colonna o a un'altra trave utilizzando una piastra di base.

Oggetti creati

Piastra di base
Irrigidimenti (solo per profili W)
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Piastra di base creata tra l'estremità della colonna e la trave

Ordine di selezione

Selezionare la parte principale (colonna o trave).
Selezionare la parte secondaria (trave o colonna).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Piastra di base
2	Irrigidimenti (Stiffeners)

Scheda Immagine

Utilizzare la scheda Immagine per definire la posizione del piatto e i tagli degli angoli.

Dimensions


	Descrizione
1	Offset della piastra di base dal bordo inferiore della parte secondaria.
2	Distanza dalla parte principale alla parte inferiore della piastra di base.

Taglio angolo della piastra di base


	Descrizione
1	Dimensione orizzontale taglio spigolo.
2	Dimensione verticale taglio spigolo.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà del piatto d'estremità.

Parti


Opzione	Descrizione
Piastra di base	Spessore, larghezza e altezza della piastra di base.
Irrigidimenti (Stiffeners)	Spessore, larghezza e altezza degli irrigidimenti.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire i fori di condensa e la forma degli angoli della piastra di base.


Opzione	Descrizione
Piatto modellato attorno	Definire la modalità di avvolgimento automatico della piastra di base: Attorno a Bulloni e Colonna Attorno ai Bulloni Attorno alla colonna Attorno a bulloni e trave Attorno a bulloni, trave e colonna
Distribuz.Fori Lati 1-4	Specificare i fori di condensa 1 - 4 nelle pareti laterali di specifici profili chiusi, come sezioni cave, sezioni scatolari e così via. È possibile immettere qualsiasi combinazione utilizzando i numeri 1, 2, 3, 4. La direzione verso l'alto del componente determina il posizionamento del primo foro di condensa 1 nella parete del profilo, mentre i fori successivi 2 - 4 sono posizionati in senso orario nelle pareti del profilo successive. I fori semicircolari sono posizionati all'estremità inferiore dei profili cavi chiusi supportati.
Diametro Distribuz.Fori	Definisce il diametro dei fori di condensa.

Sagoma spigolo piastra di base


	Descrizione
1	Definisce quali spigoli del piatto vengono rimodellati. È possibile immettere i numeri degli spigoli in qualsiasi ordine. Gli spigoli non vengono rimodellati se non si immettono numeri.
2	Definisce l'offset orizzontale del piatto dalla linea centrale dei bulloni. Questo offset funziona quando Piatto modellato attorno è impostato su Automatico.
3	Definisce l'offset verticale del piatto dalla linea centrale dei bulloni. Questo offset funziona quando Piatto modellato attorno è impostato su Automatico.

Scheda Bulloni

Utilizzare la Bulloni scheda per controllare le dimensioni del gruppo di bulloni e le proprietà dei bulloni.

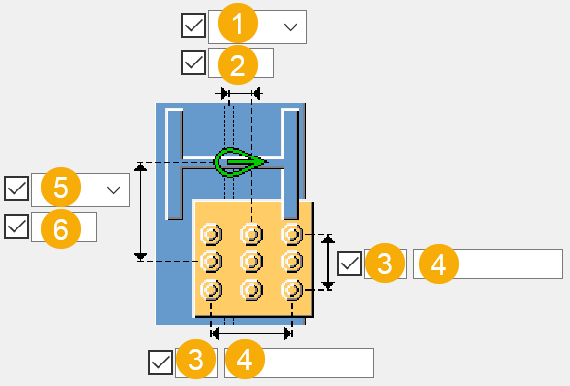

Quote del gruppo bulloni


	Descrizione
1	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
2	Dimensione della posizione verticale del gruppo bulloni.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
6	Dimensione della posizione orizzontale del gruppo bulloni.

Rotazione del gruppo bulloni


	Descrizione
1	Definisce la rotazione del gruppo di bulloni intorno alla linea centrale della colonna, misurata dall'anima della colonna.

Eliminazione bulloni


Opzione	Descrizione
Tolleranza dal bordo Edge per cancellazione bulloni	Definisce la distanza minima dal bordo dei bulloni per l'eliminazione dei bulloni. La distanza viene misurata dal centro del bullone al bordo del piatto.
Elimina bulloni	Definisce quali bulloni vengono eliminati. Immettere i numeri dei bulloni dal primo bullone nella prima riga all'ultimo bullone nell'ultima riga, ad esempio `1 3 10`. Immettere `A` o `a` per eliminare tutti i bulloni.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Fori speciali per bulloni

È possibile creare fori speciali e definire le parti in cui vengono creati i fori speciali.


Opzione	Descrizione
	Default Non vengono creati fori speciali. AutoDefaults consente di modificare questa opzione.
	Non vengono creati fori speciali.
	Nella parte vengono creati fori speciali.
	Nel piatto d'estremità vengono creati fori speciali.
	Vengono creati fori speciali sia nel piatto d'estremità che nella parte.
