Incrocio (4)

Incrocio (4) collega due travi che si incrociano utilizzando un profilo saldato a una delle travi. Le travi non devono entrare in collisione tra loro. Gli angolari orizzontale e verticale tra i profili possono variare.

Oggetti creati

Profilo
Saldature

Utilizzare per


Situazione	Descrizione
	Due travi connesse con un profilo saldato.
	Due travi collegate con una colonna tronchetto. Le parti possono essere quadrate, inclinate o oblique.

Ordine di selezione

Selezionare la parte principale (trave).
Selezionare la parte secondaria (trave).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Descrizione
1	Profilo

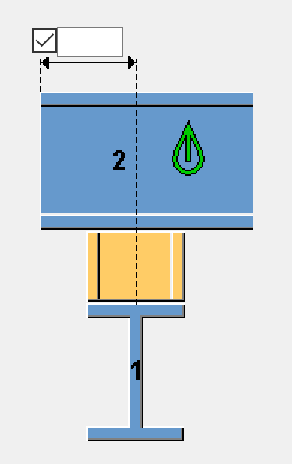

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Taglio parte secondaria


Opzione	Descrizione
	Definire il taglio dell'estremità vicina della trave secondaria dall'asse centrale della trave principale. Di default, la trave secondaria non viene tagliata.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Profilo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la posizione di saldatura e la rotazione profilo.

Profilo saldato a


Opzione	Descrizione
	Default Saldato alla parte principale AutoDefaults consente di modificare questa opzione.
	Saldato alla parte principale
	Saldato alla parte secondaria
	Non saldato
