Shear plate to tube column (47)
Shear plate to tube column (47) connette due travi a una colonna tubolare con un piatto di taglio. Il piatto di taglio attraversa la colonna tubolare.
Oggetti creati
-
Piatto di taglio
-
Bulloni
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Due travi connesse a una colonna con un piatto di taglio |
Ordine di selezione
-
Selezionare la parte principale (colonna).
-
Selezionare la prima parte secondaria (trave).
-
Selezionare la seconda parte secondaria (trave).
-
Cliccare con il pulsante centrale del mouse per creare la connessione.

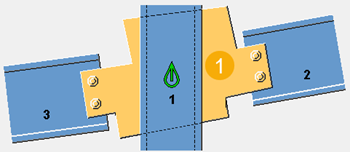

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Piatto di taglio |
Scheda Immagine
Utilizzare la scheda Immagine per definire la posizione del piatto di taglio.
Dimensions
| Descrizione | |
|---|---|
|
1 |
Distanza dal bordo della parte principale all'angolo del piatto di taglio intagliato in alto |
|
2 |
Distanza dal bordo della parte principale all'angolo superiore del piatto di taglio |
|
3 |
Distanza dal bordo della parte principale all'angolo del piatto di taglio intagliato in basso |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà del piatto di taglio.
Parti
| Parti | Descrizione |
|---|---|
|
Piastra di accoppiamento |
Spessore del piatto di taglio |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire la posizione e le quote del piatto di taglio.
Estensione del piatto di taglio
| Opzione | Descrizione |
|---|---|
|
|
Default Il piatto di taglio non si estende fino alla sommità della colonna. AutoDefaults consente di modificare questa opzione. |
|
|
Il piatto di taglio non si estende fino alla sommità della colonna. |
|
|
Il piatto di taglio si estende fino alla sommità della colonna. |
Posizione del piatto di taglio
| Opzione | Descrizione |
|---|---|
|
|
Default Il piatto di taglio si trova sul lato vicino. AutoDefaults consente di modificare questa opzione. |
|
|
Il piatto di taglio si trova sul lato vicino. |
|
|
Il piatto di taglio si trova sul lato lontano. |
|
|
I piatti di taglio sono su entrambi i lati. |
Rotazione del piatto di taglio
| Opzione | Descrizione |
|---|---|
|
|
Default Il piatto di taglio non viene ruotato. AutoDefaults consente di modificare questa opzione. |
|
|
Il piatto di taglio non viene ruotato. |
|
|
Il piatto di taglio viene ruotato. |
Bordo superiore e inferiore del piatto di taglio
| Opzione | Descrizione |
|---|---|
|
|
Default Il piatto di taglio è parallelo alla prima parte secondaria. AutoDefaults consente di modificare questa opzione. |
|
|
Il piatto di taglio è parallelo alla prima parte secondaria. |
|
|
Il piatto di taglio è perpendicolare alla parte principale. |
|
|
Il piatto di taglio è parallelo alla seconda parte secondaria. |
Asola all'estremità della colonna
| Opzione | Descrizione |
|---|---|
|
|
Default L'asola non viene creata all'estremità della colonna. AutoDefaults consente di modificare questa opzione. |
|
|
L'asola non viene creata all'estremità della colonna. |
|
|
L'asola viene creata all'estremità della colonna. |
Dimensions
| Descrizione | |
|---|---|
|
1 |
Distanza del bullone dal bordo al bordo del piatto di taglio |
|
2 |
Raggio angolo del piatto di taglio |
Offset del piatto di taglio
| Descrizione | |
|---|---|
|
1 |
Offset del piatto di taglio dall'asse centrale della trave |
Scheda Bulloni secondari 1/Bulloni secondari 2
Usare le schede Bulloni secondari 1 e Bulloni secondari 2 per definire le quote del gruppo bulloni e le proprietà dei bulloni.

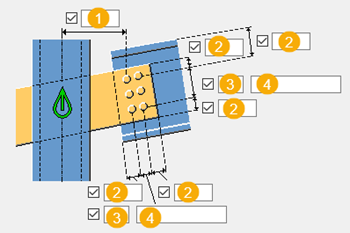

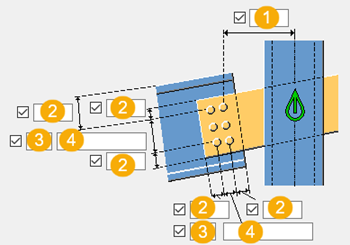

Quote del gruppo bulloni
Definire le quote sia per la prima che per la seconda parte secondaria. È inoltre possibile specificare quali bulloni eliminare.
| Descrizione | |
|---|---|
|
1 |
Dimensione della posizione orizzontale del gruppo bulloni. |
|
2 |
Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte. |
|
3 |
Numero di bulloni. |
|
4 |
Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori. |
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Direzione bullonatura
|
Opzione |
Descrizione |
|---|---|
|
|
Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione. |
|
|
Direzione bullonatura 1 |
|
|
Direzione bullonatura 2 |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Aumento della lunghezza bullone
Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
Scheda Intaglio secondario 1/Intaglio secondario 2
Utilizza le schede Intaglio secondario 1 e Intaglio secondario 2 per definire le quote dell'intaglio della parte secondaria.
Forma dell'angolo superiore del piatto di taglio
| Opzione | Opzione | Descrizione |
|---|---|---|
|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
|
Automatico Quadrato |
|
|
|
Quadrato |
|
|
|
Inclinazione |
|
|
|
Nessun intaglio |
Forma dell'angolo inferiore del piatto di taglio
| Opzione | Opzione | Descrizione |
|---|---|---|
|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
|
Automatico Quadrato |
|
|
|
Quadrato |
|
|
|
Inclinazione |
|
|
|
Nessun intaglio |
Taglio del piatto di taglio
| Opzione | Opzione | Descrizione |
|---|---|---|
|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
|
Quadrato |
|
|
|
Inclinazione |
Intaglio in alto
| Opzione | Opzione | Descrizione |
|---|---|---|
|
|
|
Default Tekla Structures determina, in base alla geometria della connessione, se viene creato un intaglio. AutoDefaults consente di modificare questa opzione. |
|
|
|
Automatico Tekla Structures determina, in base alla geometria della connessione, se viene creato un intaglio. |
|
|
|
Nessun intaglio |
|
|
|
Viene creato l'intaglio e viene tagliata anche l'anima della trave. |
|
|
|
Viene creato l'intaglio, viene tagliata solo la flangia. |
Intaglio in basso
| Opzione | Opzione | Descrizione |
|---|---|---|
|
|
|
Default Tekla Structures determina, in base alla geometria della connessione, se viene creato un intaglio. AutoDefaults consente di modificare questa opzione. |
|
|
|
Automatico Tekla Structures determina, in base alla geometria della connessione, se viene creato un intaglio. |
|
|
|
Nessun intaglio |
|
|
|
Viene creato l'intaglio e viene tagliata anche l'anima della trave. |
|
|
|
Viene creato l'intaglio, viene tagliata solo la flangia. |
Raggio di taglio della trave
| Descrizione | |
|---|---|
|
1 |
Definisce il raggio del taglio della trave superiore e inferiore. |
Sfalsatura dei bulloni
| Opzione | Descrizione |
|---|---|
|
|
Seleziona la modalità di sfalsamento dei bulloni. |
Adattamento estremità trave
| Opzione | Descrizione |
|---|---|
|
|
Default Quadrato AutoDefaults consente di modificare questa opzione. |
|
|
Quadrato |
|
|
Inclinazione |
|
|
Inclinato |

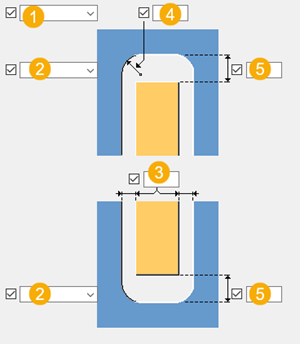

Scheda Asolatura Prim
Utilizza la scheda Asolatura Prim per definire il taglio della parte principale per il piatto di taglio.
Dimensions
| Descrizione | |
|---|---|
|
1 |
Definisce il piatto di taglio attraverso la parte principale. |
|
2 |
Selezionare la forma dello smusso. |
|
3 |
Dimensioni orizzontali del taglio creato per il piatto di taglio. |
|
4 |
Raggio angolo del taglio creato per il piatto di taglio. |
|
5 |
Dimensioni verticali del taglio creato per il piatto di taglio. La stessa dimensione viene creata in alto e in basso. |
Scheda Taglio trave
Utilizzare la scheda Taglio trave per controllare le barre posteriori saldate, i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.
Parti
| Opzione | Descrizione |
|---|---|
|
Barra supporto |
Spessore e larghezza della barra supporto saldatura |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
|
|
Finitura |
Descrive il trattamento applicato alla superficie della parte. |
Dimensioni dei fori di accesso saldatura
|
Descrizione |
|
|---|---|
|
1 |
Distanza tra la flangia superiore della parte secondaria e la parte principale. |
|
2 |
Dimensioni verticali dei fori di accesso saldatura superiore e inferiore. |
|
3 |
Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore. |
|
4 |
Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine. |
|
5 |
Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine. |
Fori di accesso saldatura
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
|
Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione. |
|
|
|
Foro di accesso saldatura rotondo |
|
|
|
Foro di accesso saldatura quadrato |
|
|
|
Foro di accesso saldatura diagonale |
|
|
|
Foro di accesso saldatura rotondo con un raggio definibile in |
|
|
|
Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in |
|
|
|
Foro di accesso a forma di cono con raggi definibili in La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore. |
R = 35 r = 10 |
e
Preparazione estremità trave
|
Opzione |
Descrizione |
|---|---|
|
|
Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione. |
|
|
Automatico Vengono preparate le flange superiore e inferiore. |
|
|
L'estremità della trave non viene preparata. |
|
|
Vengono preparate le flange superiore e inferiore. |
|
|
Viene preparata la flangia superiore. |
|
|
Viene preparata la flangia inferiore. |
Taglio flangia
|
Opzione per la flangia superiore |
Opzione per la flangia inferiore |
Descrizione |
|---|---|---|
|
|
|
Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione. |
|
|
|
La flangia non viene tagliata. |
|
|
|
La flangia viene tagliata. |
Barre posteriori saldate
| Opzione | Descrizione |
|---|---|
|
|
Default Le barre di appoggio vengono create all'interno delle flange. AutoDefaults consente di modificare questa opzione. |
|
|
Non viene creata alcuna barra di appoggio. |
|
|
Le barre di appoggio vengono create all'interno delle flange. |
|
|
Le barre di appoggio vengono create all'esterno delle flange. |
Lunghezza delle barre posteriori saldate
Immettere la lunghezza della barra posteriore saldata nella casella sotto le opzioni.
|
Opzione |
Descrizione |
|---|---|
|
|
Default Lunghezza assoluta della barra posteriore AutoDefaults consente di modificare questa opzione. |
|
|
Lunghezza assoluta della barra posteriore |
|
|
Estensione oltre il bordo della flangia |
Posizione delle barre posteriori saldate
|
Opzione |
Descrizione |
|---|---|
|
|
Immettere un valore positivo o negativo per spostare l'estremità anteriore della barra posteriore in relazione all'estremità della flangia. |
Tipo assemblaggio
Definisce la posizione in cui vengono eseguite le saldature delle barre posteriori saldate. Quando si seleziona l'opzione Officina, Tekla Structures include le barre di supporto nell'assemblaggio.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
