Angolare (3) collega due travi o una trave a una colonna utilizzando uno o due angolari imbullonati.

Oggetti creati

  • Angolare (profilo L)

  • Bulloni

  • Saldature

Utilizzare per

Situazione Descrizione

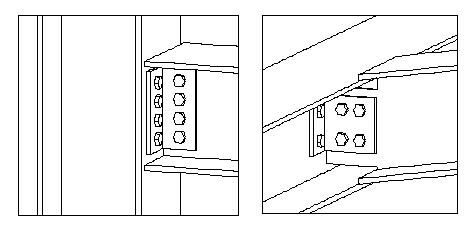

Angolare imbullonato tra le parti. La parte secondaria può essere inclinata.

Ordine di selezione

  1. Selezionare la parte principale.

  2. Selezionare la parte secondaria.

    La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti

Descrizione

1

Angolare

Scheda Immagine

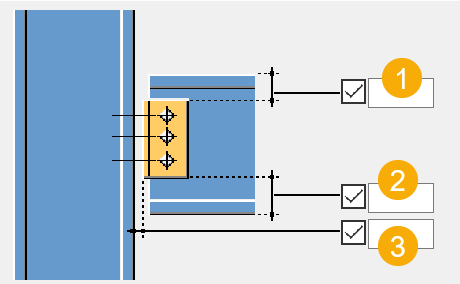

Utilizzare la scheda Immagine per definire la lunghezza dell'angolare e la distanza tra la parte principale e l'angolare.

Dimensioni

Descrizione

1

Distanza dal bordo dell'angolare dal bordo superiore della parte secondaria.

È possibile controllare la lunghezza dell'angolare definendo la distanza dal bordo superiore e inferiore della parte secondaria.

2

Distanza dal bordo dell'angolare dal bordo inferiore della parte secondaria.

3

Distanza tra la parte principale e l'angolare. Di default, il valore è 0.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà dell'angolare.

Parti

Opzione Descrizione Default

Profilo ad L

Seleziona il profilo dal catalogo profili.

L150-100-10

Opzione

Descrizione

Default

Pref. N.

Prefisso e numero partenza del numero posizione della parte.

Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.

Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Materiale

Tipo di materiale.

Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Nome

Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la posizione degli angolari.

Posizione

Opzione Descrizione

Posizione

Di default, l'angolare viene creato sul lato sinistro.

Centro crea due angolari.

Scheda Intaglio

Utilizzare la scheda Intaglio per definire le dimensioni dell'intaglio della parte secondaria.

Dimensioni di taglio

Descrizione

1

Dimensione per il taglio orizzontale della flangia.

10 mm

2

Dimensione per il taglio verticale della flangia.

La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai 5 mm più vicini.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Bulloni

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea bulloni

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
