Adattamento con piatto di taglio (38)

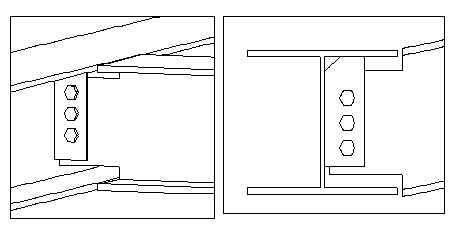

Adattamento con piatto di taglio (38) connette due travi con un piatto di taglio saldato all'anima della parte principale e imbullonato all'anima della parte secondaria. La connessione crea automaticamente intagli quando necessario sulle flange della trave secondaria e per adattarsi a piatto di taglio. Questa connessione non può essere utilizzata per le connessioni tra travi e colonne.
Oggetti creati
-
Piatto di taglio
-
Bulloni
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Le travi vengono connesse a un piatto di taglio saldato alla parte principale e imbullonato alla parte secondaria. |
Ordine di selezione
-
Selezionare la parte principale (trave).
-
Selezionare la parte secondaria (trave).
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Piatto di taglio |
Scheda Immagine
Utilizzare la scheda Immagine per definire le dimensioni di connessione.

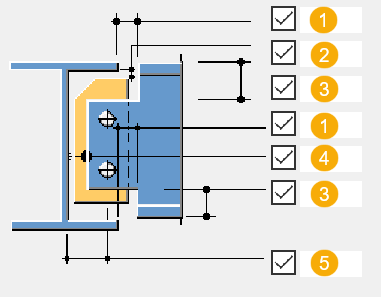

Dimensioni
| Descrizione | Default | |
|---|---|---|
|
1 |
Spazio tra le flange superiore e inferiore della parte principale e della parte secondaria |

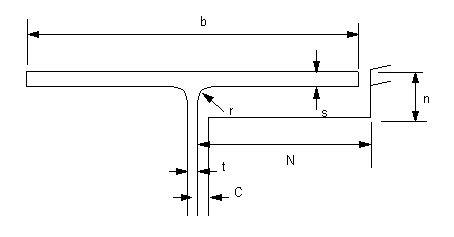

Di default, la dimensione dell'intaglio viene calcolata con le seguenti regole:
C = t/2 + 2mm, arrotondata al mm più vicino N = ((b-t)/2) + 10mm, arrotondata ai 2 mm più vicini n = (s+r), arrotondata ai 2 mm più vicini |
|
2 |
Tolleranza altezza del piatto di taglio rispetto alla flangia della parte principale Questa quota non influisce sulla larghezza del piatto di taglio. |
0 |
|
3 |
Altezza dell'intaglio superiore e inferiore |
|
|
4 |
Distanza dall'estremità della trave secondaria all'anima della parte principale |
10 mm |
|
5 |
Distanza orizzontale del gruppo bulloni dall'anima della parte principale Questa quota influisce sulla larghezza del piatto di taglio. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
| Opzione | Descrizione |
|---|---|
|
Piastra di accoppiamento |
Spessore e altezza del piatto di taglio |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per controllare la connessione del piatto.
| Opzione | Descrizione |
|---|---|
|
Posizione |
Seleziona su quale lato della parte secondaria viene posizionato il piatto di taglio. Di default, il piatto di taglio è posizionato a sinistra. |
|
Profondità piastra di accoppiamento |

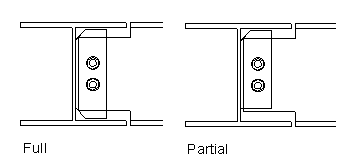

Seleziona l'altezza del piatto di taglio. Di default, viene creato un piatto di taglio parziale. È possibile definire l'altezza del piatto di taglio nella scheda Parti. Se si crea un piatto di taglio completo, è possibile modificare la tolleranza altezza nella scheda Immagine.
|
|
Smusso |
Seleziona il tipo di smusso del piatto di taglio.
|
|
Smusso x-quota Smusso - quotaY |
La quota X è la quota della trave secondaria. Per gli smussi concavi e convessi, la quota x è il raggio. |
|
Taglio flangia sec. +Z Taglio flangia sec. -Z |
Definisce le quote degli intagli della parte secondaria. |
|
Taglio extra superiore piastra adattam. Taglio extra inferiore piastra adattam. |
Seleziona se creare intagli nel piatto di taglio per evitare interferenze con le flange della trave. |
|
Taglio inferiore flangia altro lato Taglio altro lato della flangia superiore |
Seleziona se creare intagli nelle flange per evitare interferenze con il piatto di taglio. |
|
Distanza piatto adatt. e taglio flangia |
Definisce la distanza tra il piatto di taglio e il taglio della flangia. |
|
Angolo del taglio inclinato delle flange |
Definisce l'angolo del taglio inclinato nella flangia. |
|
Distanza inizio del taglio inclinato ed anima |
Definisce l'angolo del taglio inclinato nell'anima. |
Bulloni
Utilizzare la finestra di dialogo Bulloni per definire le proprietà dei bulloni.
Proprietà di base dei bulloni
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Diametro |
Diametro dei bulloni. |
Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni. |
|
Standard |
Standard dei bulloni da utilizzare all'interno del componente. |
Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni. |
|
Tolleranza |
Distanza tra il bullone e il foro. |
|
|
Filetto nel mat. |
Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa. |
Sì |
|
Cantiere/Officina |
Posizione in cui i bulloni devono essere fissati. |
Cantiere |
Fori asolati
È possibile definire fori asolati, sovradimensionati o maschiati.
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
1 |
Dimensione verticale del foro asolato. |
0, che restituisce un foro rotondo. |
|
2 |
Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati. |
0, che restituisce un foro rotondo. |
|
Tipo di Foro |
Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati. |
|
|
Asole ruotate |
Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati. |
|
|
Asola in |
Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione. |
Assemblaggio bullone
Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.
Per creare solo un foro, deselezionare tutte le caselle di controllo.
Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
