Shear plate welded top (36)

Shear plate welded top (36) connette una trave a un'altra trave con un piatto di taglio imbullonato. È possibile utilizzare la connessione con travi oblique, inclinate e ruotate.

Oggetti creati

Piatto di taglio
Irrigidimento
Estensione del piatto di taglio
Bulloni
Saldature

Utilizzare per


Opzione	Descrizione
	Trave connessa a una trave con un piatto di taglio imbullonato.

Ordine di selezione

Selezionare la parte principale (trave).
Selezionare la parte secondaria (trave).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

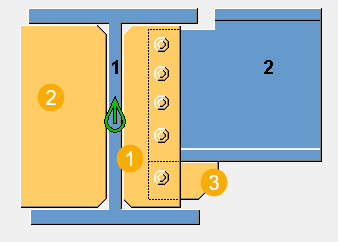

Identificazione delle parti


	Descrizione
1	Piatto di taglio
2	Irrigidimento
3	Piatto d'estensione anima inferiore

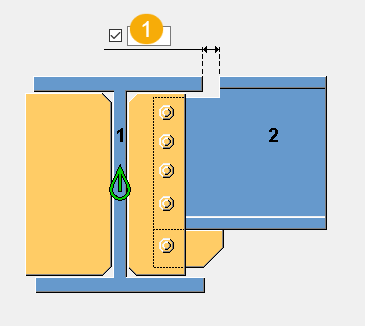

Scheda Immagine

Utilizzare la scheda Immagine per definire la distanza tra la parte principale e la parte secondaria.

Dimensions


	Descrizione
1	Definisce la distanza tra la parte principale e la parte secondaria.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà delle parti.

Parti


Opzione	Descrizione
Piastra di accoppiamento	Spessore e larghezza del piatto di taglio
Piastra di irrigidimento	Spessore e larghezza dell'irrigidimento
Anima Inf.Est.	Spessore, larghezza e altezza del piatto d'estensione anima inferiore


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Scheda Parametri

Utilizzare la scheda Parametri per definire la posizione del piatto di taglio, il taglio estremità della trave e lo schema bulloni.

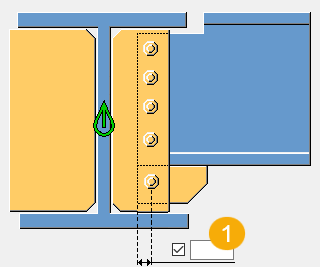

Dimensions


	Descrizione
1	Distanza del bullone dal bordo al bordo del piatto d'estensione anima

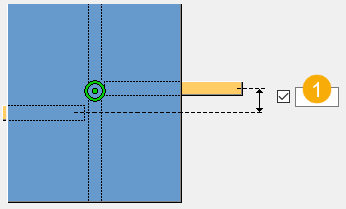

Offset irrigidimento


	Descrizione
1	Offset irrigidimento dal piatto di taglio lungo la parte principale

Posizione del piatto di taglio


Opzione	Descrizione
	Default Il piatto di taglio viene creato sul lato vicino. AutoDefaults consente di modificare questa opzione.
	Il piatto di taglio viene creato sul lato vicino.
	Il piatto di taglio viene creato sul lato lontano.

Schema bulloni


Opzione	Descrizione
	Default Lo schema bulloni corrisponde all'estremità della trave. AutoDefaults consente di modificare questa opzione.
	Automatico Lo schema bulloni corrisponde all'estremità della trave.
	Schema smussato
	Schema quadrato

Taglio estremità della trave


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Automatico Inclinazione Il taglio corrisponde all'estremità della trave.
	Taglio a squadra
	Nessun taglio

Creazione di irrigidimenti


Opzione	Descrizione
	Default L'irrigidimento non viene creato. AutoDefaults consente di modificare questa opzione.
	L'irrigidimento non viene creato.
	La dimensione dell'irrigidimento è determinata da piatto di taglio.
	Viene creato l'irrigidimento completo. L'angolo superiore interno è smussato.
	Viene creato l'irrigidimento completo. Entrambi gli angoli interni sono smussati.

Piatto d'estensione anima


Opzione	Descrizione
	Default Tekla Structures determina, in base alla geometria della connessione, se il piatto viene creato o meno. AutoDefaults consente di modificare questa opzione.
	Automatico Tekla Structures determina, in base alla geometria della connessione, se il piatto viene creato o meno.
	Il piatto d'estensione anima non viene creato.
	Viene creato il piatto d'estensione anima.

Scheda Prep sald.

Utilizzare la scheda Prep sald. per definire i fori di accesso alla saldatura per le estremità della trave.

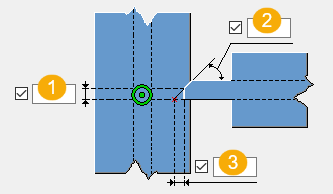

Preparazione saldatura per la flangia


	Descrizione
1	Spazio tra le flange per la saldatura
2	Angolo di preparazione della flangia in gradi
3	Distanza dal bordo della saldatura dalla parte inferiore della flangia della trave

Fori di accesso saldatura


	Descrizione
1	Raggio del foro di accesso saldatura

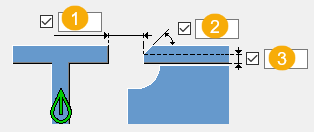

Preparazione saldatura per l'anima


	Descrizione
1	Distanza dal bordo della saldatura dall'anima della trave
2	Angolo di preparazione saldatura in gradi
3	Spazio dell'anima per la saldatura

Scheda Copes

Utilizzare la scheda Copes per creare intagli nella trave secondaria e per controllare la sagoma e le quote degli intagli.

Forma intaglio


Opzione	Descrizione
	Seleziona la sagoma dell'intaglio.

Lato intaglio


Opzione	Descrizione
	Default Gli intagli sono creati su entrambi i lati. AutoDefaults consente di modificare questa opzione.
	Automatico Gli intagli sono creati su entrambi i lati.
	L'intaglio viene creato sul lato sinistro.
	Gli intagli sono creati su entrambi i lati.
	L'intaglio viene creato sul lato destro.

Intaglio smussato


Opzione	Descrizione
	Definisce la lunghezza della parte stretta dell'intaglio smussato.

Quota intaglio


	Descrizione
1	Dimensione intaglio verticale
2	Dimensione orizzontale intaglio

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e le dimensioni del gruppo bulloni.

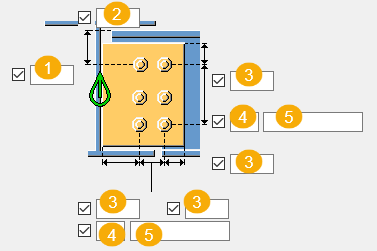

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Dimensione della posizione orizzontale del gruppo bulloni.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.
