Angolare doppio (25)

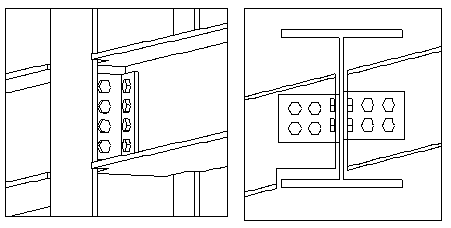

Angolare doppio (25) collega due travi a una trave o a una colonna con uno o due angolari imbullonati.
Oggetti creati
-
Angolari
-
Bulloni
Utilizzare per
| Opzione | Descrizione |
|---|---|
|
|
Due travi connesse a una colonna o a una trave con angolari imbullonati. |
Ordine di selezione
-
Selezionare la parte principale (colonna o trave).
-
Selezionare la prima parte secondaria (trave).
-
Selezionare la seconda parte secondaria (trave).
Cliccare con il pulsante centrale del mouse per creare il componente.

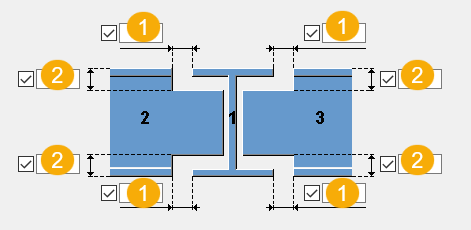

Identificazione delle parti
| Descrizione | |
|---|---|
|
1 |
Profilo ad L |
|
2 |
Profilo2 a L |
Scheda Immagine
Utilizzare la scheda Immagine per definire la lunghezza del profilo a L e la distanza tra la parte principale e i profili angolari. È possibile controllare la lunghezza del profilo a L con la distanza dal bordo del profilo a L.

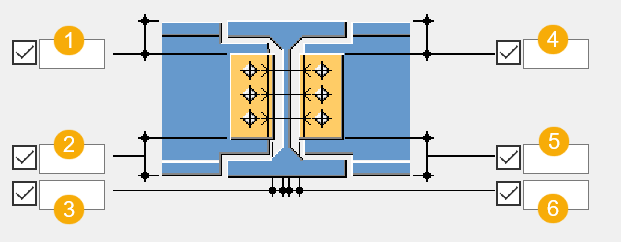

Dimensioni
| Descrizione | |
|---|---|
|
1 |
Distanza dal bordo del profilo ad L dal bordo superiore della prima parte secondaria. |
|
2 |
Distanza dal bordo del profilo ad L dal primo bordo inferiore della parte secondaria. |
|
3 |
Distanza tra la parte principale e il profilo angolare nella prima parte secondaria. Di default, il valore è zero. |
|
4 |
Distanza dal bordo del profilo2 a L dal bordo superiore della seconda parte secondaria. |
|
5 |
Distanza dal bordo del profilo2 a L dal bordo inferiore della seconda parte secondaria. |
|
6 |
Distanza tra la parte principale e il profilo angolare nella seconda parte secondaria. Di default, il valore è zero. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà profilo angolare.
Parti
| Opzione | Descrizione | Default |
|---|---|---|
|
Profilo ad L |
Seleziona il profilo dal catalogo profili. |
L150-100-10 |
|
Profilo2 a L |
Seleziona il profilo dal catalogo profili. |
L150-100-10 |
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Parametri
Utilizzare la scheda Parametri per definire la posizione di profili angolari.
Posizioni del profilo angolare
| Opzione | Descrizione |
|---|---|
|
Posizionamento, Posizionamento 2 |
Definisce separatamente il numero e il lato degli angolari nelle connessioni di angolari singoli per entrambi i lati. |
|
Muovere profilo2 a L in direzione z, Muovere profilo2 a L in direzione y
|

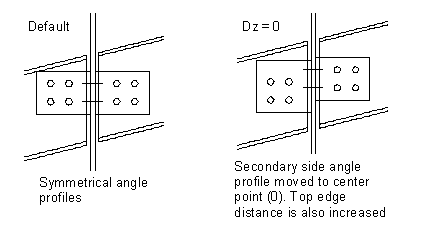

Sposta la posizione dei profili angolari sul lato della parte secondaria. Di default, i profili angolari sono simmetrici. Ad esempio, quando si collegano travi secondarie inclinate, gli offset possono essere utilizzati per posizionare i profili angolari. |
Direzione bullonatura
|
Opzione |
Descrizione |
|---|---|
|
|
Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione. |
|
|
Direzione bullonatura 1 |
|
|
Direzione bullonatura 2 |
Scheda Intaglio
Utilizzare la scheda Intaglio per definire le dimensioni dell'intaglio della parte secondaria.
Dimensioni di taglio
| Descrizione | Default | |
|---|---|---|
|
1 |
Dimensioni per i tagli orizzontali della flangia. |
10 mm |
|
2 |
Dimensioni per i tagli verticali della flangia. |
La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai 5 mm più vicini. |
Bulloni
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
