Piastra bullonata (196)

La Piastra bullonata (196) collega da 1 a 10 controventi a una trave o a una colonna utilizzando un piatto piastra, che è bullonato o saldato alla trave o alla colonna. I controventi sono bullonati al piatto piastra. Gli angolari possono essere creati all'estremità dei controventi o su ciascun lato.

Oggetti creati

Piatto piastra
Angolari o piatti di taglio (opzionali) che collegano il piatto piastra alla trave o alla colonna
Angolari (opzionali) che collegano il controvento al piatto piastra
Piatti di connessione
Piatti rovesci (controventi cavi)
Irrigidimenti (opzionali)
Bulloni
Saldature
Tagli

Utilizzare per


Situazione	Descrizione
	Profilo controvento: RHS Il piatto piastra viene bullonato alla flangia della trave utilizzando un angolare. I controventi sono asolati intorno al piatto piastra e collegati a esso utilizzando bulloni e angolari.
	Profilo controvento: tubo Piatto piastra saldato all'anima della trave. Il controvento è intagliato intorno al piatto piastra e incernierato a esso.
	Profilo controvento: T Il piatto piastra è saldato alla flangia della trave. Il controvento è bullonato al piatto piastra.
	Profilo controvento: L Il piatto piastra è saldato alla flangia della colonna. Il controvento è bullonato al piatto piastra.

Prima di iniziare

Creare una trave o una colonna e da 1 a 10 controventi.

Ordine di selezione

Selezionare la parte principale (trave o colonna).
Selezionare la parte secondaria (primo controvento).
Selezionare la seconda parte secondaria (secondo controvento).
Selezionare le parti secondarie successive (controventi successivi).
Cliccare con il pulsante centrale del mouse per creare il componente.

Chiave di identificazione delle parti



1	Piatto piastra
2	Angolare

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Scheda Immagine

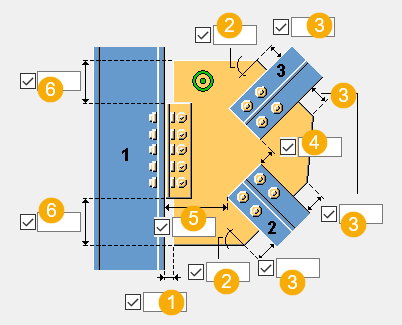

Utilizzare la scheda Immagine per definire le dimensioni che controllano la posizione e la forma del piatto piastra.

Dimensioni


	Descrizione
1	Definisce la distanza tra il bordo del piatto piastra e la parte principale.
2	Definire l'angolo del piatto piastra (in gradi). Questo valore influisce sulla forma del piatto piastra.
3	Definire la lunghezza del bordo del piatto piastra. Questo valore influisce sulla forma del piatto piastra.
4	Definire la distanza tra i controventi.
5	Definire la distanza tra la parte principale e il controvento.
6	Definire la distanza tra l'angolare o il bordo del piatto di connessione e il bordo del piatto piastra.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Immagine.

Posizionamento del piatto piastra

Definisce in che modo il piatto piastra è posizionato quando viene utilizzata una piastra di base.


Opzione	Descrizione
	Default Il piatto piastra è parallelo alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è parallelo al controvento.

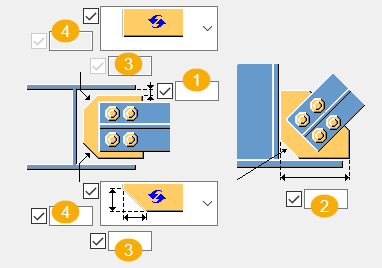

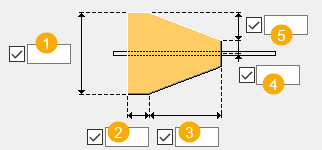

Smusso del piatto piastra

Definire il tipo e le dimensioni dello smusso del piatto piastra e il limite dell'angolo per il controvento parallelo.


	Descrizione
1	Distanza tra il piatto di connessione e la flangia interna della parte principale.
2	Distanza orizzontale tra il bordo del piatto piastra e la flangia della parte principale.
3	Dimensione orizzontale dello smusso. Di default, il secondo smusso non viene creato.
4	Dimensione verticale dello smusso. Di default, il secondo smusso non viene creato.

Dimensione taglio

Se il piatto piastra attraversa la parte principale, definire le dimensioni del taglio creato per il piatto piastra.


	Descrizione
1	Definisce le dimensioni orizzontali del taglio.
2	Definisce le dimensioni verticali del taglio.

Scheda Piastra

Utilizzare la scheda Piastra per controllare proprietà, forma e posizione del piatto piastra, nonché l'orientamento e le proprietà dell'angolare e il limite angolo per il controvento parallelo.

Piatti


Opzione	Descrizione
Piastra	Spessore, larghezza e altezza del piatto piastra.
Piatti di conn.	Spessore e larghezza del piatto di connessione.
Profilo ad L	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Nota: Nei seguenti esempi sono mostrate alcune delle opzioni disponibili. Ulteriori opzioni sono disponibili nella scheda Piastra.

Connessione del piatto piastra

Definire la modalità di connessione del piatto piastra alla parte principale.


Opzione	Descrizione
	Default Il piatto piastra è saldato direttamente alla parte principale. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra è collegato alla parte principale mediante angolari. Selezionare il lato nel quale vengono creati il piatto piastra e gli angolari.
	Il piatto piastra è collegato alla parte principale mediante un piatto di connessione. Selezionare il lato nel quale vengono creati il piatto piastra e il piatto di connessione.

Orientamento angolari

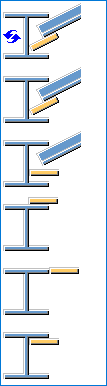

Definisce la modalità di posizionamento dell'angolare sulla connessione.


Opzione	Descrizione
	Default L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata al piatto piastra. AutoDefaults consente di modificare questa opzione.
	L'angolare è collocato sulla connessione, in modo che l'ala più lunga venga collegata alla parte principale.

Sagoma del piatto piastra

Quando si seleziona l'opzione per ottimizzare il peso del piatto piastra, è possibile stabilire che l'ordine di selezione dei controventi influisca sulla posizione dei controventi.


Opzione	Descrizione
	Default AutoDefaults consente di modificare questa opzione.
	Questa opzione consente di ottimizzare il peso del piatto piastra.

Posizione controvento


Opzione	Descrizione
	Default La posizione dei controventi rimane invariata. AutoDefaults consente di modificare questa opzione.
	Il primo controvento selezionato viene collocato più vicino alla parte principale.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.


Opzione	Descrizione
	Default Il piatto piastra viene posizionato al centro del controvento. AutoDefaults consente di modificare questa opzione.
	Il piatto piastra viene posizionato sulla flangia superiore del controvento.
	Definisce la quantità di spostamento del piatto piastra nella direzione z.
	Definisce la quantità di spostamento del piatto piastra nella direzione y.

Posizione del piatto piastra sulla colonna o sulla trave


Opzione	Descrizione
	Selezionare la posizione della piastra. L'opzione predefinita è parallela al controvento.

Scheda Conn controv.

Utilizzare la scheda Conn controv. per definire le proprietà del piatto rovescio, dell'intaglio del controvento e dello slot.

Piatto rovescio


Opzione	Descrizione
Piatto rovescio	Spessore del piatto rovescio.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Intaglio del controvento


Opzione	Descrizione
	Selezionare se il controvento è intagliato.
	Dimensione verticale intaglio. Dimensione orizzontale intaglio. Angolo di intaglio.
	Definisce la distanza del piatto dal bordo esterno del controvento.
	Selezionare se creare tagli inclinati alle estremità del controvento o se creare un'estremità del controvento squadrata.

Scheda Bull.Piastra

Utilizzare la scheda Bull.Piastra per controllare le proprietà dei gruppi bulloni per i bulloni che collegano la piastra alla parte principale, nonché per controllare l'attacco dell'angolare.

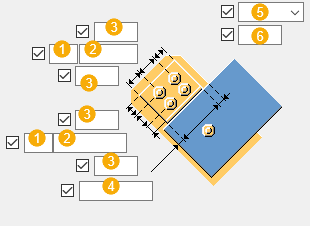

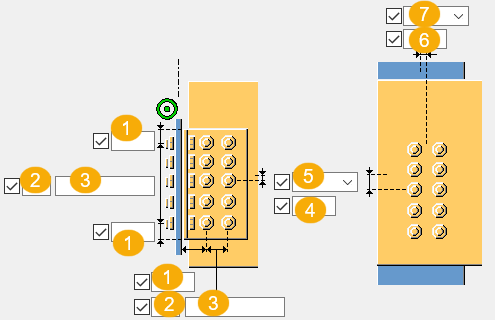

Dimensioni del gruppo bulloni



1	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
2	Numero di bulloni.
3	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
4	Dimensione della posizione verticale del gruppo bulloni.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
6	Dimensione della posizione orizzontale del gruppo bulloni.
7	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.

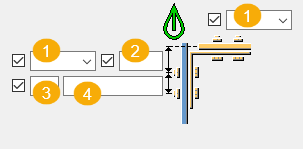

1	Posizione in cui i bulloni devono essere fissati.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Tipo di attacco dell'angolare


Opzione	Descrizione
	Default Entrambe le parti sono imbullonate. AutoDefaults consente di modificare questa opzione.
	Automatico Quando la parte principale è un profilo tubolare, gli angolari sono saldati alla parte principale e imbullonati alla parte secondaria. In caso contrario, gli angolari sono saldati a entrambe le parti.
	La parte principale è bullonata e la parte secondaria è saldata.
	La parte principale è saldata e la parte secondaria bullonata.
	Entrambe le parti sono bullonate.
	Entrambe le parti sono saldate.

Bulloni sul piatto piastra

Definisce se il piatto piastra viene collegato alla parte principale mediante bulloni quando non vengono utilizzati angolari.


Opzione	Descrizione
	Default I bulloni non vengono creati nel piatto piastra. AutoDefaults consente di modificare questa opzione.
	I bulloni vengono creati nel piatto piastra.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Bull.Controv1/Bull.Controv2/Bull.Controv3

Utilizzare le schede Bull.Controv1, Bull.Controv2 e Bull.Controv3 per controllare i bulloni che collegano il primo, il secondo e i controventi successivi al piatto piastra.

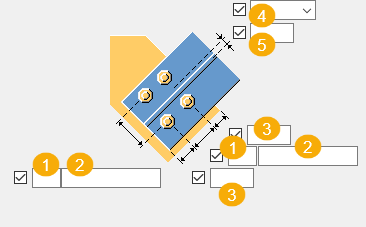

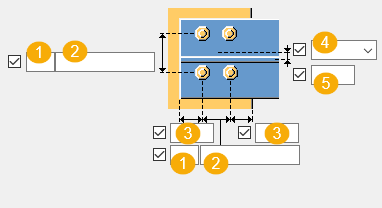

Dimensioni del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
5	Dimensione della posizione verticale del gruppo bulloni.

Distanza bullone

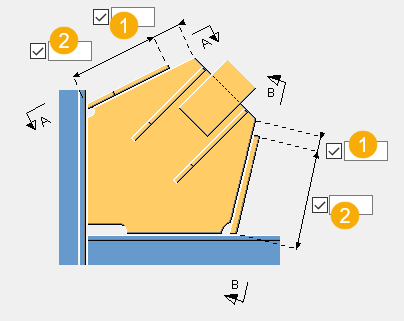

Definisce la distanza minima dai bulloni dal piatto di connessione al punto di intersezione della parte principale e delle assi centrali del controvento. Se un controvento è perpendicolare alla parte principale, la distanza viene misurata dall'asse centrale della parte principale ai bulloni più vicini.

Attributi per incrocio tubi (22)

Con le parti secondarie cave, l'opzione Piastra bullonata (196) rimuove automaticamente gli oggetti della connessione creati fra il piatto piastra e la parte secondaria cava e utilizza quindi la connessione Tube crossing (22) fra il piatto piastra e la parte secondaria cava.

Per specificare il file delle proprietà utilizzato dall'opzione Tube crossing (22), aprire la scheda Bull.Controv.2 e immettere il nome del file delle proprietà nella casella Attributi per incrocio tubi (22).

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Scheda Bull.Angolare

Utilizzare la scheda Bull.Angolare per controllare i bulloni che collegano gli angolari.

Parte


Opzione	Descrizione
Profilo ad L	Selezionare il profilo dell'angolare dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

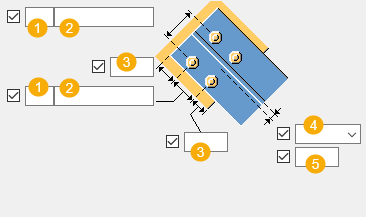

Dimensioni del gruppo bulloni


	Descrizione
1	Numero di bulloni.
2	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Definisce la distanza dal bordo tra l'angolare e il controvento.
5	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni.
6	Dimensione della posizione verticale del gruppo bulloni.

Posizione dell'angolare


Opzione	Descrizione
	Selezionare la posizione dell'angolare.

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per specificare le proprietà e le dimensioni degli irrigidimenti.

Parti


Parte	Descrizione
Irrigidimento 1, Irrigidimento 2	Spessore irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Classe	Numero classe parte.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Lunghezza irrigidimento


	Descrizione
1	Definisce la distanza tra il bordo dell'irrigidimento e il bordo del piatto piastra.
2	Definisce la lunghezza dell'irrigidimento.

Dimensioni irrigidimento


	Descrizione
1	Definisce la larghezza dell'irrigidimento.
2	Definisce la lunghezza della base dell'irrigidimento.
3	Definisce la lunghezza della parte inclinata dell'irrigidimento.
4	Definisce la distanza della linea centrale dell'irrigidimento.
5	Definisce la distanza verticale tra la base dell'irrigidimento e la parte inclinata.
