Offshore 4 (195)
Offshore 4 (195) crea una connessione di giunto rastremato tra due tubi con diametri diversi. È possibile controllare la lunghezza e il tipo di saldatura del giunto.
Oggetti creati
-
Saldature
Utilizzare per
| Situazione | Descrizione |
|---|---|
|
|
Connessione di giunto rastremato creata tra due tubi con diametri diversi. |
Ordine di selezione
-
Selezionare la parte principale.
-
Selezionare la parte secondaria.
La connessione viene creata automaticamente quando viene selezionata la parte secondaria.
Scheda Immagine

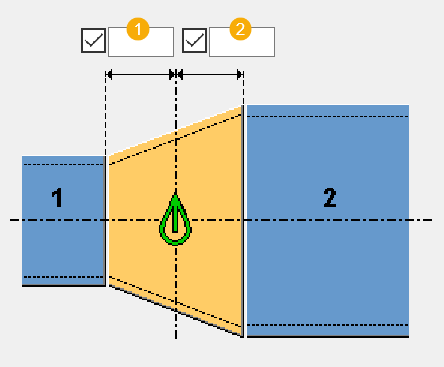

Utilizzare la scheda Immagine per definire le dimensioni di connessione.
Dimensioni
| Descrizione | |
|---|---|
|
1 |
Lunghezza della parte di giunto dall'intersezione dei tubi al primo tubo selezionato. |
|
2 |
Lunghezza della parte di giunzione dall'intersezione dei tubi al secondo tubo selezionato. |
Scheda Parti
Utilizzare la scheda Parti per definire le proprietà delle parti.
Parti
|
Opzione |
Descrizione |
Default |
|---|---|---|
|
Pref. N. |
Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio. |
Il numero partenza della parte di default è definito nelle impostazioni Componenti nel . |
|
Materiale |
Tipo di materiale. |
Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel . |
|
Nome |
Nome mostrato nei disegni e nei report. |
Scheda Generale
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Progetto
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Scheda Analisi
Per ulteriori informazioni, cliccare sul collegamento di seguito:
Saldature
Per ulteriori informazioni, cliccare sul collegamento di seguito:
