Offshore Z (192)

Offshore Z (192) crea saldature e tagli per collegare travi consecutive o travi a piastre composte direttamente allineate tra loro.

Oggetti creati


Situazione	Descrizione
	Giunto saldato da trave a trave, taglio a Z. Le travi sono allineate e hanno lo stesso tipo di profilo e le stesse dimensioni.
	Giunto saldato da trave a trave, taglio quadrato a Z.

Selezionare la parte principale.
Selezionare la prima parte secondaria.
Selezionare le parti secondarie successive.

È possibile selezionare un massimo di cinque parti secondarie.
Cliccare con il pulsante centrale del mouse per creare la connessione.

Per le travi a piatto, la selezione viene eseguita da flangia a flangia, seguita da anima a anima e da flangia a flangia.

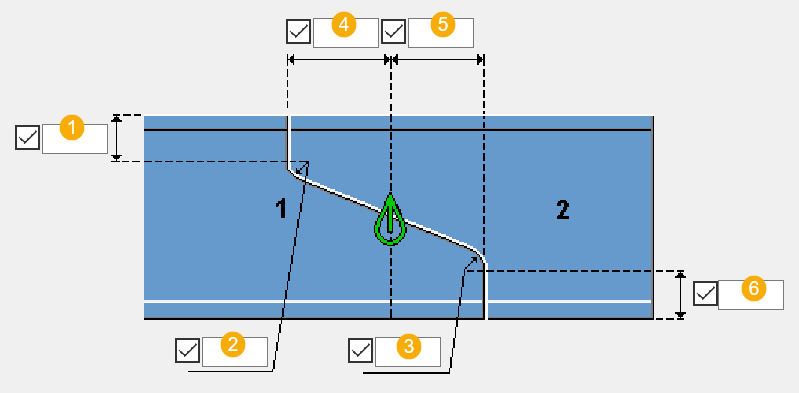

Utilizzare la scheda Immagine per controllare la geometria della connessione.


	Descrizione	Default
1	Distanza di taglio verticale sulla trave principale o sulla putrella trave.	Profondità trave/2, il giunto si trova esattamente al centro della trave.
2	Dimensioni smusso di linea o arco sulla trave principale o sull'anima della putrella trave. È possibile selezionare il tipo di smusso nella scheda Parametri .	`0`
3	Dimensioni smusso di linea o arco sulla trave secondaria o sull'anima della putrella trave. È possibile selezionare il tipo di smusso nella scheda Parametri .	`0`
4	Distanza di taglio orizzontale sulla trave principale o sulla putrella trave.	Profondità trave/2
5	Distanza di taglio orizzontale sulla trave secondaria o sulla putrella trave.	Profondità trave/2
6	Distanza di taglio verticale sulla trave secondaria o sulla putrella trave.	Profondità trave/2, il giunto si trova esattamente al centro della trave.
