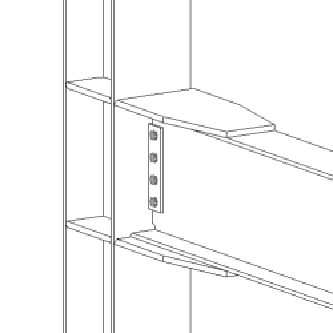

Connessione a momento (181)

Connessione a momento (181) collega una trave a una colonna o a un'altra trave con un piatto di taglio semplice oppure a piatti di taglio doppio. Il piatto di taglio è saldata alla parte principale e imbullonata all'anima della parte secondaria. La trave secondaria può essere orizzontale o inclinata. I piatti della flangia superiore e inferiore possono essere saldati alla trave secondaria e saldati in cantiere alla colonna principale.

Oggetti creati

Piatto di taglio (1 o 2)
Piatto di flangia superiore
Piatto di flangia inferiore
Irrigidimenti (4) (opzionali)
Piatto laterale anima (opzionale)
Bulloni
Saldature
Tagli

Utilizzare per


Situazione	Descrizione
	Connessione a momento saldata una flangia della colonna. La parte secondaria è inclinata.
	Connessione a momento saldata una flangia della colonna. Preparazione saldatura trave e opzioni fori di accesso saldatura.

Ordine di selezione

Selezionare la parte principale (colonna o trave).
Selezionare la parte secondaria (trave).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

Identificazione delle parti


	Parte
1	Piatto di taglio
2	Piatto di flangia superiore
3	Piatto di flangia inferiore
4	Piatto di irrigidimento superiore
5	Piatto di irrigidimento inferiore

Nota:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Scheda Immagine

Utilizzare la scheda Immagine per controllare la posizione del piatto di taglio e dei tagli della flangia e dell'anima della trave.

Dimensioni


	Descrizione

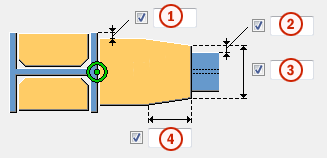

1	Distanza per la saldatura di cantiere dal bordo del piatto di flangia superiore alla flangia della parte principale.
2	Distanza per la saldatura di cantiere dal bordo del piatto di flangia inferiore all'anima della parte principale.
3	Distanza dal bordo del piatto di taglio al bordo superiore della parte secondaria.
4	Dimensioni smusso del piatto di taglio.
5	Distanza dalla flangia della parte principale al bordo della parte secondaria.

Taglio estremità della trave

Definisce la modalità di taglio dell'estremità della trave secondaria. Vista laterale della trave.


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Automatico Se la trave secondaria è inclinata meno di 10 gradi, l'estremità della trave è tagliata a squadra. In caso contrario, l'estremità della trave è tagliata in pendenza.
	Quadrato Taglia a squadra l'estremità della trave secondaria.
	Inclinazione Taglia l'estremità della trave secondaria parallela al bordo della parte principale.

Taglio flangia della trave

Definisce la modalità di taglio dell'estremità della flangia della trave secondaria. Vista della trave dall'alto.


Opzione	Descrizione
	Default Inclinazione AutoDefaults consente di modificare questa opzione.
	Inclinazione Taglia in pendenza l'estremità della flangia.
	Quadrato Taglia a squadra una parte della flangia e ne lascia una parte in pendenza.

Scheda Piatti

Utilizzare la scheda Piatti per controllare dimensione, posizione, marcatura e forma del piatto di taglio.

Piatti


Opzione	Descrizione
Piatto	Spessore, larghezza e altezza del piatto di taglio.


Opzione	Descrizione
Piastra superiore	Spessore, larghezza e altezza del piatto superiore.
Piatto inferiore	Spessore, larghezza e altezza del piatto inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Dimensioni del piatto di taglio


	Descrizione
1	Distanza dal bordo della parte principale della flangia al bordo del piatto superiore e inferiore.
2	Distanza dalla flangia della parte secondaria al bordo del piatto superiore e inferiore.
3	Larghezza dell'estremità smussata del piatto superiore e inferiore.
4	Dimensione di smusso del piatto superiore e inferiore.

Posizione del piatto di taglio

Definisce il numero e il lato dei piatti di taglio in connessioni di piatti di taglio singoli.


Opzione	Descrizione
	Default Piatto di taglio lato lontano AutoDefaults consente di modificare questa opzione.
	Automatico Il componente seleziona automaticamente il piatto di taglio lato vicino o lato lontano. La sezione viene creata sul lato della parte secondaria quando l'angolo tra la parte principale e quella secondaria è inferiore a 90 gradi.
	Piatto di taglio lato lontano
	Piatto di taglio lato vicino e lato lontano
	Piatto di taglio lato vicino

Scheda Irrigidimenti (Stiffeners)

Utilizzare la scheda Irrigidimenti (Stiffeners) per controllare dimensioni, orientamento, posizione e tipo di piatto di irrigidimento.

Dimensioni del piatto di irrigidimento


Opzione	Descrizione
Superiore NS	Spessore, larghezza e altezza dell'irrigidimento superiore lato vicino.
Superiore FS	Spessore, larghezza e altezza dell'irrigidimento superiore lato lontano.
Inferiore NS	Spessore, larghezza e altezza dell'irrigidimento inferiore lato vicino.
Inferiore FS	Spessore, larghezza e altezza dell'irrigidimento inferiore lato lontano.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Posizioni degli irrigidimenti


	Descrizione
1	Dimensioni della distanza tra l'irrigidimento e il bordo dell'anima della trave.
2	Dimensioni della distanza tra l'irrigidimento superiore lato vicino e il bordo della flangia della trave.
3	Dimensioni della distanza tra l'irrigidimento inferiore lato vicino e il bordo della flangia della trave.
4	Dimensioni della distanza tra l'irrigidimento inferiore lato lontano e il bordo della flangia della trave.
5	Dimensioni della distanza tra l'irrigidimento superiore lato lontano e il bordo della flangia della trave.

Orientamento degli irrigidimenti


Opzione	Descrizione
	Default Gli irrigidimenti sono paralleli alla parte secondaria. AutoDefaults consente di modificare questa opzione.
	Gli irrigidimenti sono paralleli alla parte secondaria.
	Gli irrigidimenti sono perpendicolari alla parte principale.

Creazione di irrigidimenti


Opzione	Descrizione
	Default Vengono creati gli irrigidimenti. AutoDefaults consente di modificare questa opzione.
	Automatico Gli irrigidimenti sono creati quando necessario.
	Gli irrigidimenti non vengono creati.
	Vengono creati gli irrigidimenti.

Sagoma Irrigidimenti


Opzione	Descrizione
	Default Piatti di irrigidimento smussati delle linee AutoDefaults consente di modificare questa opzione.
	Automatico Piatti di irrigidimento smussati delle linee
	Piatti di irrigidimento quadrati Piatti di irrigidimento con una distanza per l'arrotondamento dell'anima della parte principale
	Piatti di irrigidimento smussati delle linee

Gap irrigidimento


	Descrizione
1	Distanza dal bordo della flangia al bordo dell'irrigidimento.
2	Dimensione del gap tra le flange e l'irrigidimento.

Dimensioni smusso


	Descrizione	Default
1	Dimensione verticale dello smusso.	`10 mm`
2	Dimensione orizzontale dello smusso.	`10 mm`

Tipo di Smusso


Opzione	Descrizione
	Impostazione di default. Smusso lineare AutoDefaults consente di modificare questa opzione.
	Nessuno smusso
	Smusso lineare
	Smusso ad arco convesso
	Smusso ad arco concavo

Scheda Intaglio

Utilizzare la scheda Intaglio per creare automaticamente gli intagli per la trave secondaria e controllare le proprietà degli intagli. La scheda Intaglio include due sezioni: proprietà automatiche (sezione superiore) e proprietà manuali (sezione inferiore). Le proprietà di scantonatura automatiche e manuali funzionano indipendentemente l'una dall'altra.

Scantonatura automatica

Le opzioni di scantonatura automatica influiscono sulla flangia superiore e su quella inferiore.

Forma intaglio

La scantonatura automatica viene attivata quando si seleziona la forma dello scantonatura.


Opzione	Descrizione
	Default Crea intagli sulla trave secondaria. AutoDefaults consente di modificare questa opzione.
	Crea intagli sulla trave secondaria. Gli intagli sono allineati all'anima della trave principale.
	Crea intagli sulla trave secondaria. I tagli sono allineati all'anima della trave secondaria.
	Crea intagli sulla trave secondaria. Il taglio verticale è allineato alla trave principale, mentre il taglio orizzontale è allineato alla trave secondaria.
	Disattiva la scantonatura automatica.

Dimensioni dell'intaglio


Opzione	Descrizione
	Default Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale.
	Le dimensioni della scantonatura sono misurate dalla linea centrale della trave principale e da sotto la flangia superiore della trave principale.

Inserire i valori orizzontale e verticale per i tagli.

Forma di taglio della flangia


Opzione	Descrizione
	Default La flangia della trave secondaria viene tagliata parallelamente alla trave principale. AutoDefaults consente di modificare questa opzione.
	La flangia della trave secondaria viene tagliata parallelamente alla trave principale.
	La flangia della trave secondaria viene tagliata quadrata.

Arrotondamento delle quote dell'intaglio

Utilizzare le opzioni di arrotondamento delle dimensioni della scantonatura per definire se le dimensioni della scantonatura sono arrotondate per eccesso. Anche se l'arrotondamento delle quote è attivo, le quote vengono arrotondate per eccesso solo se necessario.


Opzione	Descrizione
	Default Le dimensioni della scantonatura non vengono arrotondate. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura non vengono arrotondate.
	Le quote della scantonatura vengono arrotondate. Inserire i valori di arrotondamento orizzontale e verticale.

Le dimensioni sono arrotondate per eccesso al multiplo più vicino al valore inserito. Ad esempio, se la dimensione effettiva è 51 e si specifica un valore di arrotondamento per eccesso di 10, la dimensione viene arrotondata a 60.

Posizione dell'intaglio


Opzione	Descrizione
	Default Crea il taglio sotto la flangia della trave principale. AutoDefaults consente di modificare questa opzione.
	Crea il taglio sotto la flangia della trave principale.
	Crea il taglio sopra la flangia della trave principale.

Smusso dell'intaglio


Opzione	Descrizione
	Default L'intaglio non viene smussato. AutoDefaults consente di modificare questa opzione.
	L'intaglio non viene smussato.
	Crea una scantonatura con uno smusso delle linee.
	La scantonatura viene smussata in base al raggio inserito.

Inserire un raggio per lo smusso.

Scantonatura manuale

Utilizzare la scantonatura manuale quando una parte che non appartiene alla connessione entra in collisione con la trave secondaria. Quando si utilizza la scantonatura manuale, la connessione crea tagli utilizzando i valori inseriti nei campi della scheda Intaglio. È possibile utilizzare valori diversi per la flangia superiore e inferiore.

Lato dell'intaglio della flangia

Il lato della scantonatura della flangia definisce su quale lato della trave vengono create le scantonature.


Opzione	Descrizione
	Default Crea intagli su entrambi i lati della flangia. AutoDefaults consente di modificare questa opzione.
	Automatico Crea intagli su entrambi i lati della flangia.
	Crea intagli su entrambi i lati della flangia.
	Crea intagli sul lato vicino della flangia.
	Crea intagli sul lato lontano della flangia.

Forma dell'intaglio della flangia

La forma della scantonatura della flangia definisce la forma della scantonatura nella flangia della trave.


Opzione	Descrizione
	Default L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. AutoDefaults consente di modificare questa opzione.
	Automatico L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. La profondità di default della scantonatura è il doppio dello spessore della flangia secondaria. Il taglio si estende per l'intera lunghezza della flangia secondaria.
	Crea smussi nelle flange. Se si inserisce una dimensione orizzontale, viene creato uno smusso di 45 gradi.
	Crea tagli nella flangia con i valori di default a meno che non si inseriscano i valori nei campi 1e 2.
	La flangia non viene tagliata.
	Crea tagli nella flangia in base al valore nel campo 1 per allinearlo all'anima.
	Crea tagli nella flangia in base ai valori inseriti nei campi 1 e 2.

Profondità dell'intaglio della flangia


Opzione	Descrizione
	Default Profondità delle scantonature della flangia. AutoDefaults consente di modificare questa opzione.
	Profondità delle scantonature della flangia.
	Profondità dell'intaglio della flangia con una dimensione che va dalla linea centrale dell'anima della trave secondaria al bordo dell'intaglio.

Inserire il valore per la profondità taglio della flangia.

Dimensioni di taglio


	Descrizione	Default
1	Dimensioni per i tagli orizzontali della flangia.	`10 mm`
2	Dimensioni per i tagli verticali della flangia.	La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai `5 mm` più vicini.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni che collegano il piatto di taglio alla parte secondaria.

Dimensioni del gruppo bulloni

Le dimensioni del gruppo bulloni influiscono sulla dimensione e sulla sagoma del piatto di taglio.


	Descrizione

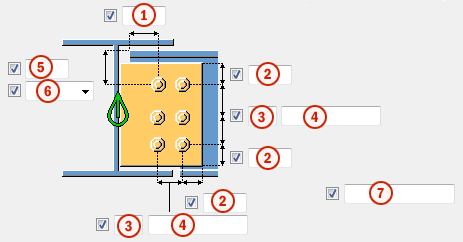

1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni.
6	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
7	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Sfalsatura dei bulloni


Opzione	Descrizione
	Default Non sfalsato AutoDefaults consente di modificare questa opzione.
	Non sfalsato
	Tipo sfalsato 1
	Tipo sfalsato 2
	Tipo sfalsato 3
	Tipo sfalsato 4

Orientamento del gruppo di bulloni


Opzione	Descrizione
	Default Quadrato AutoDefaults consente di modificare questa opzione.
	Automatico Quadrato
	Sfalsato I bulloni sono sfalsati in direzione della parte secondaria.
	Quadrato Un gruppo di bulloni sfalsati è posizionato orizzontalmente.
	Inclinata Un gruppo di bulloni in squadra è inclinato in direzione della parte secondaria.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Taglio trave

Utilizzare la scheda Taglio trave per controllare i fori di accesso saldatura, le preparazioni dell'estremità della trave e i tagli della flangia.

Dimensioni dei fori di accesso saldatura


	Descrizione
1	Distanza tra la flangia superiore della parte secondaria e la parte principale.
2	Dimensioni verticali dei fori di accesso saldatura superiore e inferiore.
3	Dimensioni orizzontali dei fori di accesso saldatura superiore e inferiore.
4	Distanza tra l'anima della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.
5	Distanza tra la flangia inferiore della parte secondaria e la parte principale. Tekla Structures aggiunge il valore immesso qui alla distanza specificata nella scheda Immagine.

Fori di accesso saldatura


Opzione	Opzione	Descrizione
		Default Foro di accesso saldatura rotondo AutoDefaults consente di modificare questa opzione.
		Foro di accesso saldatura rotondo
		Foro di accesso saldatura quadrato
		Foro di accesso saldatura rotondo con un raggio definibile in
		Foro di accesso saldatura a forma di cono esteso con un raggio e dimensioni definibili in
		Foro di accesso a forma di cono con raggi definibili in e La lettera maiuscola R definisce il raggio maggiore (altezza). La lettera minuscola r definisce il raggio minore.

Preparazione estremità trave


Opzione	Descrizione
	Default Vengono preparate le flange superiore e inferiore. AutoDefaults consente di modificare questa opzione.
	Automatico Vengono preparate le flange superiore e inferiore.
	L'estremità della trave non viene preparata.
	Vengono preparate le flange superiore e inferiore.

Allineamento estremità trave


Opzione	Descrizione
	Default L'estremità della trave non viene allineata. La flangia della parte secondaria non viene allineata ai piatti inferiori e superiori. AutoDefaults consente di modificare questa opzione.
	L'estremità della trave non viene allineata.
	L'estremità della trave viene allineata.

Taglio flangia


Opzione per la flangia superiore	Opzione per la flangia inferiore	Descrizione
		Default La flangia non viene tagliata. AutoDefaults consente di modificare questa opzione.
		La flangia non viene tagliata.
		La flangia viene tagliata.

Scheda Piatti doppi

Utilizzare la scheda Piatto laterale per creare piatti doppi per rafforzare l'anima della parte principale nella connessione.

Piatto d'anima


Opzione	Descrizione
Piatto d'anima	Spessore e altezza del piatto d'anima.


Opzione	Descrizione	Default
Pos_No	Prefisso e numero partenza per la marca della parte.	Il numero partenza della parte di default è definito nelle impostazioni dei Componenti in File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni dei Componenti in File > Impostazioni > Opzioni.
Nome	Nome che verrà mostrato nei disegni e nei report.

Piatti doppi


Opzione	Descrizione
	Default I piatti doppi non vengono creati. L’AutoDefault può variare questa opzione.
	I piatti doppi non vengono creati.
	Il piatto doppio viene creato nel lato lontano.
	Il piatto doppio viene creato nel lato vicino.
	I piatti doppi sono creati su entrambi i lati.

Forma dei bordi dei piatti doppi


Opzione	Descrizione
	Default Piatti doppi smussati L’AutoDefault può variare questa opzione.
	Piatti doppi smussati Immettere l'angolo in
	Piatti doppi quadrati

Tagli piatto doppio


Opzione	Descrizione
	Default I piatti doppi non vengono tagliati. L’AutoDefault può variare questa opzione.
	I piatti doppi non vengono tagliati.
	I piatti doppi vengono tagliati nell'area che collega l'anima e la flangia della parte principale.

Impostazioni generali


	Descrizione
1	Distanza del bordo dalla flangia della colonna.
2	Distanza del bordo del piatto doppio. La distanza dal bordo è la distanza dal centro di un foro al bordo della parte.
3	Distanza dal bordo del piatto doppio in relazione al lato inferiore della parte secondaria.
4	numero di fori.
5	passo dei fori. Utilizzare uno spazio per separare i valori di spaziatura dei fori. Inserire un valore per ogni spazio tra i fori. Ad esempio, se sono presenti 3 fori, inserire 2 valori.

Dimensione fori di saldatura


	Descrizione
1	Diametro foro.
2	Lunghezza asola.
3	Larghezza asola.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Tipo di Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Tipo di Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
