Piastra centrale (169)

Tekla Structures
Modificato: 9 Ott 2023
2025
Tekla Structures

Piastra centrale (169)

La Piastra centrale (169) connette da 1 a 4 controventi a una trave o a una colonna utilizzando un piatto piastra, che è bullonato o saldato alla trave o alla colonna. I controventi sono bullonati al piatto piastra.

Oggetti creati

  • Piatto piastra

  • Piatti rovesci

  • Bulloni

  • Saldature

Utilizzare per

Situazione Descrizione

Quattro controventi connessi con un piatto piastra imbullonato

Prima di iniziare

Creare una trave o una colonna e da 1 a 4 controventi.

Ordine di selezione

  1. Selezionare la parte principale (trave o colonna).

  2. Selezionare la prima parte secondaria (primo controvento).

  3. Selezionare il resto delle parti secondarie (controventi).

  4. Cliccare con il pulsante centrale del mouse per creare il componente.

Identificazione delle parti

Descrizione

1

Piatto piastra

Scheda Immagine

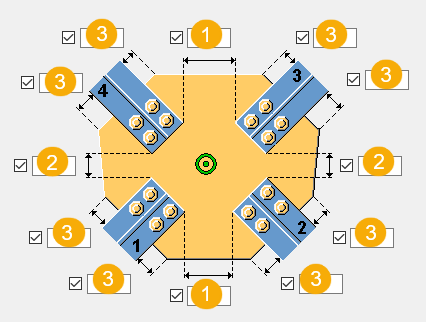

Utilizzare la scheda Immagine per definire le posizioni dei controventi.

Posizioni controventi

Descrizione

1

Distanza orizzontale tra i controventi

2

Distanza orizzontale tra i controventi

3

Quota controventi dal bordo della piastra

Scheda Piastra

Utilizza la scheda Piastra per controllare le proprietà e la sagoma del piatto piastra, il tipo di connessione e gli intagli dei controventi.

Piatti

Opzione Descrizione

Piastra

Spessore, larghezza e altezza del piatto piastra

Piatto rovescio

Spessore del piatto rovescio

Opzione

Descrizione

Default

Pref. N.

Prefisso e numero partenza del numero posizione della parte.

Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.

Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Materiale

Tipo di materiale.

Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.

Nome

Nome mostrato nei disegni e nei report.

Finitura

Descrive il trattamento applicato alla superficie della parte.

Sagoma del piatto piastra

Selezionare la forma del piatto piastra.

Posizione del piatto piastra sul controvento

Definisce il punto in cui collocare il piatto piastra sul controvento. Se necessario, è possibile regolare la posizione del piatto piastra spostandolo nella direzione z o y.

Opzione Descrizione

Default

Il piatto piastra viene posizionato al centro del controvento.

AutoDefaults consente di modificare questa opzione.

Il piatto piastra viene posizionato sulla flangia superiore del controvento.

È inoltre possibile scegliere di posizionare il piatto piastra sulla flangia inferiore del controvento.

Definisce la quantità di spostamento del piatto piastra nella direzione z.

Intaglio del controvento

Opzione Descrizione

Selezionare se il controvento è intagliato.

Se la piastra entra in collisione con la flangia del controvento o se si desidera creare asole nei controventi cavi, è possibile praticare degli intagli sul controvento.

L'ultima opzione crea un intaglio e fissa il piatto al controvento utilizzando un bullone.

  1. Dimensione intaglio verticale

  2. Dimensione orizzontale intaglio

  3. Angolo di intaglio

Definisce la distanza del piatto dal bordo esterno del controvento.

Selezionare se creare tagli inclinati alle estremità del controvento o se creare un'estremità del controvento squadrata.

Scheda Bull.Controv1

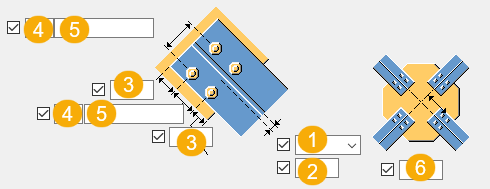

Utilizzare la scheda Bull.Controv1 per definire le quote del gruppo bulloni e le proprietà dei bulloni del primo controvento.

Quote del gruppo bulloni

Descrizione

1

Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.

  • Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra.

  • Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni.

  • Destra: dal bordo destro della parte secondaria al bullone più a destra.

2

Dimensione della posizione orizzontale del gruppo bulloni.

3

Distanza dal bordo dei bulloni.

La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

4

Numero di bulloni.

5

Passo bulloni.

Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

6

Distanza del bullone dal bordo dall'asse centrale della piastra.

Proprietà di base dei bulloni

Opzione

Descrizione

Default

Diametro

Diametro dei bulloni.

Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.

Standard

Standard dei bulloni da utilizzare all'interno del componente.

Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.

Tolleranza

Distanza tra il bullone e il foro.

Filetto nel mat.

Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse.

Non ha effetto se si utilizzano bulloni a filettatura completa.

Cantiere/Officina

Posizione in cui i bulloni devono essere fissati.

Cantiere

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.

Opzione

Descrizione

Default

1

Dimensione verticale del foro asolato.

0, che restituisce un foro rotondo.

2

Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.

0, che restituisce un foro rotondo.

Tipo di Foro

Asolato crea fori asolati.

Sovradimensionato crea fori sovradimensionati.

Nessun foro non crea fori.

Rastremato crea fori rastremati.

Asole ruotate

Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.

Asola in

Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Direzione bullonatura

Opzione

Descrizione

Default

Direzione bullonatura 1

AutoDefaults consente di modificare questa opzione.

Direzione bullonatura 1

Direzione bullonatura 2

Sfalsatura dei bulloni

Opzione

Descrizione

Default

Non sfalsato

AutoDefaults consente di modificare questa opzione.

Non sfalsato

Tipo sfalsato 1

Tipo sfalsato 2

Tipo sfalsato 3

Tipo sfalsato 4

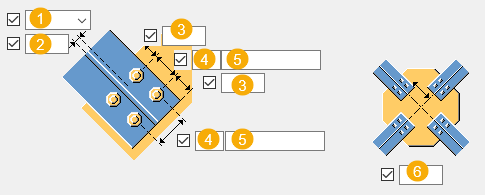

Scheda Bull.Controv2

Utilizzare la scheda Bull.Controv2 per definire le quote del gruppo bulloni e le proprietà dei bulloni del secondo controvento.

Quote del gruppo bulloni

Descrizione

1

Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.

  • Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra.

  • Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni.

  • Destra: dal bordo destro della parte secondaria al bullone più a destra.

2

Dimensione della posizione orizzontale del gruppo bulloni.

3

Distanza dal bordo dei bulloni.

La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

4

Numero di bulloni.

5

Passo bulloni.

Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

6

Distanza del bullone dal bordo dall'asse centrale della piastra.

Proprietà di base dei bulloni

Opzione

Descrizione

Default

Diametro

Diametro dei bulloni.

Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.

Standard

Standard dei bulloni da utilizzare all'interno del componente.

Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.

Tolleranza

Distanza tra il bullone e il foro.

Filetto nel mat.

Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse.

Non ha effetto se si utilizzano bulloni a filettatura completa.

Cantiere/Officina

Posizione in cui i bulloni devono essere fissati.

Cantiere

Direzione bullonatura

Opzione

Descrizione

Default

Direzione bullonatura 1

AutoDefaults consente di modificare questa opzione.

Direzione bullonatura 1

Direzione bullonatura 2

Sfalsatura dei bulloni

Opzione

Descrizione

Default

Non sfalsato

AutoDefaults consente di modificare questa opzione.

Non sfalsato

Tipo sfalsato 1

Tipo sfalsato 2

Tipo sfalsato 3

Tipo sfalsato 4

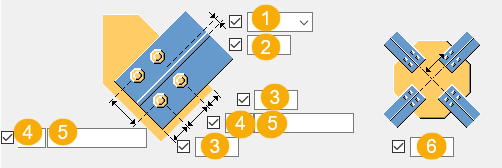

Bull.Controv3

Utilizzare la scheda Bull.Controv3 per definire le quote del gruppo bulloni e le proprietà dei bulloni del terzo controvento.

Quote del gruppo bulloni

Descrizione

1

Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.

  • Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra.

  • Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni.

  • Destra: dal bordo destro della parte secondaria al bullone più a destra.

2

Dimensione della posizione orizzontale del gruppo bulloni.

3

Distanza dal bordo dei bulloni.

La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

4

Numero di bulloni.

5

Passo bulloni.

Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

6

Distanza del bullone dal bordo dall'asse centrale della piastra.

Proprietà di base dei bulloni

Opzione

Descrizione

Default

Diametro

Diametro dei bulloni.

Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.

Standard

Standard dei bulloni da utilizzare all'interno del componente.

Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.

Tolleranza

Distanza tra il bullone e il foro.

Filetto nel mat.

Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse.

Non ha effetto se si utilizzano bulloni a filettatura completa.

Cantiere/Officina

Posizione in cui i bulloni devono essere fissati.

Cantiere

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Direzione bullonatura

Opzione

Descrizione

Default

Direzione bullonatura 1

AutoDefaults consente di modificare questa opzione.

Direzione bullonatura 1

Direzione bullonatura 2

Sfalsatura dei bulloni

Opzione

Descrizione

Default

Non sfalsato

AutoDefaults consente di modificare questa opzione.

Non sfalsato

Tipo sfalsato 1

Tipo sfalsato 2

Tipo sfalsato 3

Tipo sfalsato 4

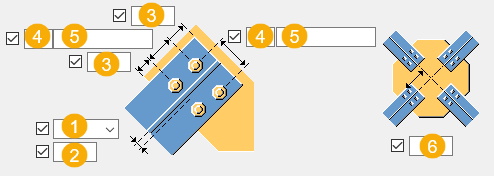

Scheda Bulloni 4 COntrov.

Utilizzare la scheda Bulloni 4 COntrov. per definire le quote del gruppo bulloni e le proprietà dei bulloni del quarto controvento.

Quote del gruppo bulloni

Descrizione

1

Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni.

  • Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra.

  • Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni.

  • Destra: dal bordo destro della parte secondaria al bullone più a destra.

2

Dimensione della posizione orizzontale del gruppo bulloni.

3

Distanza dal bordo dei bulloni.

La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.

4

Numero di bulloni.

5

Passo bulloni.

Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

6

Distanza del bullone dal bordo dall'asse centrale della piastra.

Proprietà di base dei bulloni

Opzione

Descrizione

Default

Diametro

Diametro dei bulloni.

Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.

Standard

Standard dei bulloni da utilizzare all'interno del componente.

Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.

Tolleranza

Distanza tra il bullone e il foro.

Filetto nel mat.

Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse.

Non ha effetto se si utilizzano bulloni a filettatura completa.

Cantiere/Officina

Posizione in cui i bulloni devono essere fissati.

Cantiere

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Direzione bullonatura

Opzione

Descrizione

Default

Direzione bullonatura 1

AutoDefaults consente di modificare questa opzione.

Direzione bullonatura 1

Direzione bullonatura 2

Sfalsatura dei bulloni

Opzione

Descrizione

Default

Non sfalsato

AutoDefaults consente di modificare questa opzione.

Non sfalsato

Tipo sfalsato 1

Tipo sfalsato 2

Tipo sfalsato 3

Tipo sfalsato 4

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature

È stato utile?
Precedente
Successivo
