Putrella su trave e colonna (164)

Putrella su trave e colonna (164) crea una connessione tra una colonna, una trave e una putrella. È possibile definire un angolare di montaggio, un piatto di testa e le posizioni dei bulloni.

Oggetti creati

Piatto di appoggio
Piatto stabilizzatore
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Vincolo geometrico putrella a putrelle su una colonna.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la prima parte secondaria (trave).
Selezionare la seconda parte secondaria (trave).
Cliccare con il pulsante centrale del mouse per creare la connessione.

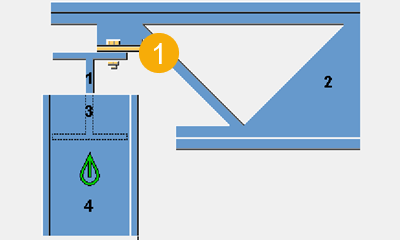

Identificazione delle parti


	Descrizione
1	Piatto di appoggio

Scheda Immagine

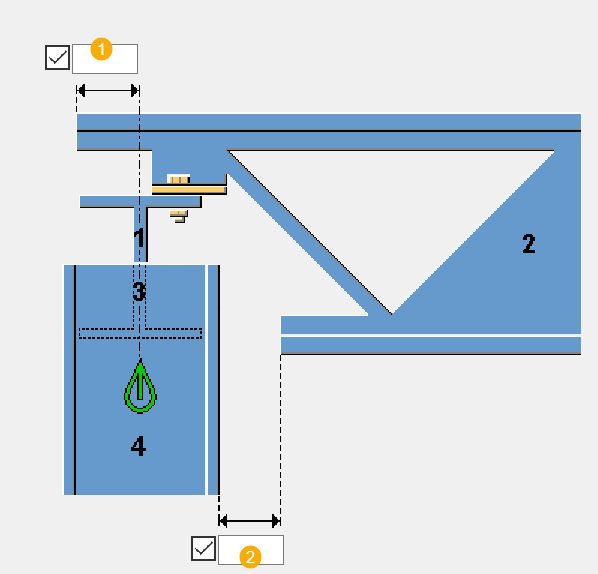

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Dimensioni


	Descrizione
1	Offset cavo superiore dall'asse centrale della colonna
2	Distanza di taglio del cavo inferiore della parte secondaria dalla parte principale

Scheda Piastra di appoggio

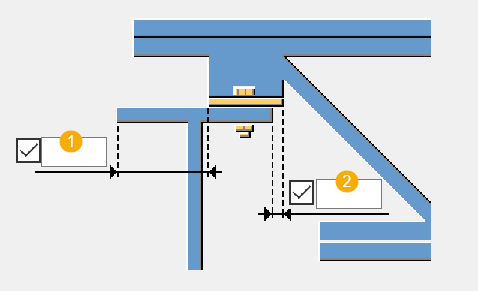

Utilizzare la scheda Piatto di appoggio per definire le proprietà del piatto di appoggio, le quote e il metodo di connessione.

Parte


Parte	Descrizione
Piatto di appoggio	Spessore e larghezza del piatto d'appoggio

Dimensioni


	Descrizione
1	Quota del bordo del piatto di appoggio al bordo della parte principale
2	Quota del bordo interno del piatto di appoggio al bordo della parte principale

Scheda Bulloni

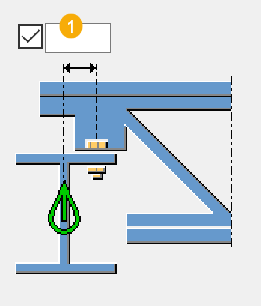

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e la posizione dei bulloni nella connessione dell'angolare di montaggio.

Quote del gruppo bulloni


	Descrizione
1	Distanza dall'asse centrale della parte principale all'asse centrale del bullone
2	Passo bulloni

Attacco putrella


Opzione	Descrizione
	Default La putrella è imbullonata alla parte principale. AutoDefaults consente di modificare questa opzione.
	La putrella è imbullonata alla parte principale.
	La putrella è saldata alla parte principale.

Orientamento bulloni


Opzione	Descrizione
	Default I bulloni sono posizionati allineati alla parte principale. AutoDefaults consente di modificare questa opzione.
	I bulloni sono posizionati allineati alla parte principale.
	I bulloni sono posizionati allineati alla putrella.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Stabilizzatore

Utilizzare la scheda Stabilizzatore per definire la creazione, le proprietà e la posizione dello stabilizzatore.

Parti


Opzione	Descrizione
Piatto	Spessore, larghezza e altezza del piatto stabilizzatore
Angolo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.

Creazione dello stabilizzatore


Opzione	Descrizione
	Default Lo stabilizzatore non viene creato. AutoDefaults consente di modificare questa opzione.
	Lo stabilizzatore non viene creato.
	Lo stabilizzatore viene creato come piatto.
	Lo stabilizzatore viene creato come angolare di montaggio.

Quote del piatto stabilizzatore


	Descrizione	Default
1	Diametro Foro	`13/16"`
2	Quota orizzontale dal bordo del piatto stabilizzatore al centro del foro	1,5 X diametro foro
3	Quota verticale dal bordo del piatto stabilizzatore al centro del foro	`3`
4	Quota verticale dal segmento inferiore della putrella alla parte inferiore del piatto stabilizzatore	1,5 X diametro foro

Tipo di connessione stabilizzatore


Opzione	Descrizione
	Default Nessuna connessione tra il piatto stabilizzatore e la putrella AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra il piatto stabilizzatore e la putrella
	Il piatto stabilizzatore è saldato alla putrella.
	Il piatto stabilizzatore è imbullonato alla putrella.
	Il piatto stabilizzatore è imbullonato e saldato alla putrella.

Orientamento stabilizzatore


Opzione	Descrizione
	Default Il piatto stabilizzatore è allineato alla putrella inclinata. AutoDefaults consente di modificare questa opzione.
	Il piatto stabilizzatore è allineato alla putrella inclinata.
	Il piatto stabilizzatore viene creato allineato alla parte principale.

Dimensioni dell'angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio
2	Offset verticale dell'angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio
2	Lunghezza dell'angolare di montaggio	Per gli stabilizzatori imbullonati alla colonna: Passo bullone specificati nel file joints.def + 2-1/4" (così si ottiene lunghezza angolare corretta per i bulloni di diametro 3/4") Per gli stabilizzatori saldati alla colonna: Larghezza della putrella

Orientamento dell'angolare di montaggio


Opzione	Descrizione
	Default Il segmento più lungo dell'angolare di montaggio è orizzontale. AutoDefaults consente di modificare questa opzione.
	Il segmento più lungo dell'angolare di montaggio è orizzontale.
	Il segmento più lungo dell'angolare di montaggio è verticale.

Appoggio a colonna


Opzione	Descrizione
	Default L'appoggio è saldato alla parte principale. AutoDefaults consente di modificare questa opzione.
	L'appoggio è saldato alla parte principale.
	L'appoggio è imbullonato alla parte principale.
	L'appoggio è imbullonato e saldato alla parte principale.

Appoggio a putrella


Opzione	Descrizione
	Default Nessuna connessione tra l'appoggio e la putrella AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra l'appoggio e la putrella
	L'appoggio è saldato alla putrella.
	L'appoggio è imbullonato alla putrella.
	L'appoggio è bullonato e saldato alla putrella.

Scheda bulloni angolari stabilizzatore

Utilizzare la scheda Bulloni angolare stabilizzatore per definire le dimensioni del gruppo di bulloni e le proprietà dei bulloni degli angolari stabilizzatori. Se nella scheda Stabilizzatore è stato definito che lo stabilizzatore viene creato come angolare di montaggio, le impostazioni di questa scheda influiscono su entrambi gli angolari. Se lo stabilizzatore viene creato come piatto, le impostazioni influiscono solo sull'angolare della parte principale.

Quote del gruppo bulloni


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni.


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda bulloni piatto stabilizzatore

Utilizzare la scheda Bulloni piatto stabilizzatore per definire la posizione e le proprietà dei bulloni del piatto stabilizzatore.

Posizione bullone


	Descrizione	Default
1	Distanza orizzontale del bullone dal bordo	`1-1/2"`
2	Distanza del bullone dal bordo verticale	Punto medio verticale del piatto

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
