Putrella-colonna 2 lati (162)

La putrella-colonna 2 lati (162) crea un connessione bullonata tra una colonna e due putrelle. È possibile definire un angolare di montaggio e le posizioni dei bulloni. Gli irrigidimenti possono essere creati sotto il piatto di testa.

Oggetti creati

Piatto di testa
Irrigidimenti (Stiffeners)
Piatto momento
Piatto stabilizzatore
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Appoggio due putrelle a colonna. Opzione piatto di testa, barra stabilizzatore o angolo.
	Appoggio due putrelle a colonna. Piatto di testa, piatto di testa allineato o inclinato rispetto alle putrelle.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la prima parte secondaria (putrella).
Selezionare la seconda parte secondaria (putrella).
Cliccare con il pulsante centrale del mouse per creare la connessione.

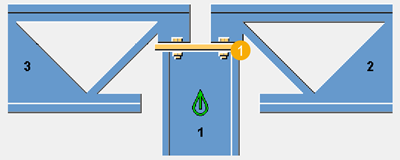

Identificazione delle parti


	Descrizione
1	Piatto di testa

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

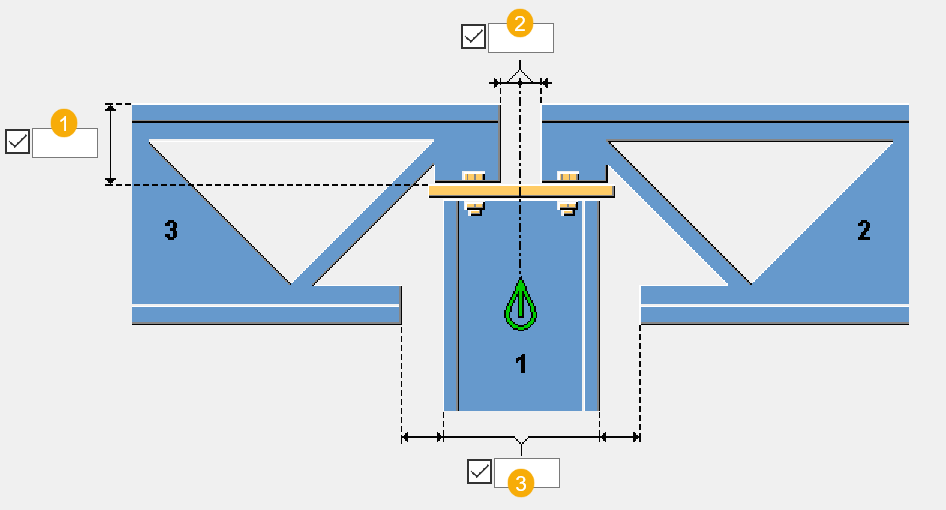

Dimensioni


	Descrizione	Default
1	Altezza verticale della putrella dalla parte superiore del piatto di testa verso la parte superiore della putrella	`2-1/2"`
2	Offset putrella cavo superiore dall'asse centrale della parte principale	`0`
3	Distanza di taglio del cavo inferiore della parte secondaria dalla parte principale

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà dei bulloni e la posizione dei bulloni nella connessione dell'angolare di montaggio.

Quote del gruppo bulloni


	Descrizione	Default
1	Distanza dall'asse centrale della parte principale all'asse centrale del bullone	Per colonne con profilo a I: 1/2 dello spessore del parte principale web + 1-1/2 volte il diametro del bullone Per colonne in acciaio tubolare: 1/2 della larghezza o lunghezza della colonna (in base all'orientamento) + 1-1/2"
2	Passo bulloni

Attacco putrella


Opzione	Descrizione
	Default La putrella è imbullonata alla parte principale. AutoDefaults consente di modificare questa opzione.
	La putrella è imbullonata alla parte principale.
	La putrella è saldata alla parte principale.

Orientamento bulloni

Questa opzione controlla se i bulloni nel piatto di testa sono allineati alla colonna o alla putrella.


Opzione	Descrizione
	Default I bulloni sono posizionati allineati alla putrella. AutoDefaults consente di modificare questa opzione.
	I bulloni sono posizionati allineati alla putrella.
	I bulloni sono posizionati allineati alla parte principale.


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà e le dimensioni del piatto di testa e dell'irrigidimento.

Parti


Opzione	Descrizione
Piatto di testa	Spessore, larghezza e altezza del piatto di testa
Irrigidimento 1	Spessore, larghezza e altezza dell'irrigidimento.
Irrigidimento 2	Spessore, larghezza e altezza dell'irrigidimento.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Offset piatto di testa


	Descrizione
1	Offset orizzontale dalla parte principale
2	Offset verticale dalla parte principale

Quote del piatto di testa

Definisce la larghezza e la lunghezza del piatto di testa.


	Descrizione
1	Offset orizzontale dal bordo della parte principale
2	Offset verticale dal bordo della parte principale

Pendenza del piatto di testa


Opzione	Descrizione
	Default Il piatto di testa è allineato alla putrella inclinata. AutoDefaults consente di modificare questa opzione.
	Il piatto di testa è allineato alla putrella inclinata.
	Il piatto di testa è posizionato in piano nella parte superiore della parte principale.

Quote dello smusso dell'irrigidimento


Opzione	Descrizione
	Default Lo smusso interno non viene creato. AutoDefaults consente di modificare questa opzione.
	Lo smusso interno non viene creato.
	Lo smusso interno viene creato come smusso delle linee. 1 Dimensione verticale smusso 2 Dimensione orizzontale smusso
	Lo smusso interno viene creato come smusso convesso. 1 Raggio smusso
	Lo smusso interno viene creato come smusso concavo. 1 Raggio smusso
	Quote esterne dello smusso 1 Dimensione orizzontale smusso 2 Dimensione verticale smusso

Scheda piatto momento

Utilizzare la scheda Piatto momento per definire la creazione, le proprietà e gli offset del piatto.

Parti


Opzione	Descrizione
Piatto momento	Spessore, larghezza e altezza del piatto momento


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione piatto momento


Opzione	Descrizione
	Default Il piatto momento non viene creato. AutoDefaults consente di modificare questa opzione.
	Il piatto momento non viene creato.
	Il piatto momento viene creato.

Offset piatto momento


	Descrizione
1	L'offset orizzontale dalla linea centrale della parte principale
2	L'offset verticale dalla linea centrale della parte principale

Scheda Stabilizzatore

Utilizzare la scheda Stabilizzatore per definire la creazione, le proprietà e la posizione dello stabilizzatore.

Parti


Opzione	Descrizione
Piatto NS, Piatto FS	Spessore, larghezza e altezza del piatto
Angolare NS, Angolare FS	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione dello stabilizzatore


Opzione	Descrizione
	Default Lo stabilizzatore non viene creato. AutoDefaults consente di modificare questa opzione.
	Lo stabilizzatore non viene creato.
	Lo stabilizzatore viene creato come piatto.
	Lo stabilizzatore viene creato come angolare di montaggio.

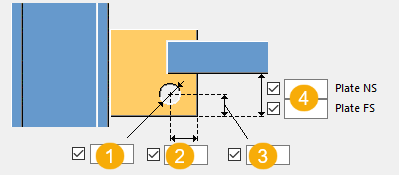

Quote del piatto stabilizzatore


	Descrizione	Default
1	Diametro foro del cavo	`13/16"`
2	Quota orizzontale dal bordo del piatto stabilizzatore al centro del foro	1,5 X diametro foro
3	Quota verticale dal bordo del piatto stabilizzatore al centro del foro	`3`
4	Quota verticale dal segmento inferiore della putrella alla parte inferiore del piatto stabilizzatore lato vicino e lato lontano	1,5 X diametro foro

Tipo di connessione stabilizzatore

Definire la modalità di collegamento del piatto stabilizzatore al cavo inferiore della putrella.


Opzione	Descrizione
	Default Nessuna connessione tra il piatto stabilizzatore e la putrella AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra il piatto stabilizzatore e la putrella
	Il piatto stabilizzatore è saldato alla putrella.
	Il piatto stabilizzatore è imbullonato alla putrella.
	Il piatto stabilizzatore è imbullonato e saldato alla putrella.

Orientamento stabilizzatore


Opzione	Descrizione
	Default Il piatto stabilizzatore è allineato alla putrella inclinata. AutoDefaults consente di modificare questa opzione.
	Il piatto stabilizzatore è allineato alla putrella inclinata.
	Il piatto stabilizzatore viene creato allineato alla parte principale.

Dimensioni dell'angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio
2	Offset verticale dell'angolare di montaggio


	Descrizione	Default
1	Offset orizzontale dell'angolare di montaggio
2	Lunghezza dell'angolare di montaggio	Per gli stabilizzatori imbullonati alla colonna: Passo bullone specificati nel file joints.def + 2-1/4" (così si ottiene lunghezza angolare corretta per i bulloni di diametro 3/4") Per gli stabilizzatori saldati alla colonna: Larghezza della putrella

Orientamento dell'angolare di montaggio


Opzione	Descrizione
	Default Il segmento più lungo dell'angolare di montaggio è orizzontale. AutoDefaults consente di modificare questa opzione.
	Il segmento più lungo dell'angolare di montaggio è orizzontale.
	Il segmento più lungo dell'angolare di montaggio è verticale.

Appoggio a colonna


Opzione	Descrizione
	Default L'appoggio è saldato alla parte principale. AutoDefaults consente di modificare questa opzione.
	L'appoggio è saldato alla parte principale.
	L'appoggio è imbullonato alla parte principale.
	L'appoggio è imbullonato e saldato alla parte principale.

Appoggio a putrella


Opzione	Descrizione
	Default Nessuna connessione tra l'appoggio e la putrella AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra l'appoggio e la putrella
	L'appoggio è saldato alla putrella.
	L'appoggio è imbullonato alla putrella.
	L'appoggio è bullonato e saldato alla putrella.

Scheda bulloni angolari stabilizzatore

Utilizzare la scheda Bulloni angolare stabilizzatore per definire le dimensioni del gruppo di bulloni e le proprietà dei bulloni degli angolari stabilizzatori. Se nella scheda Stabilizzatore è stato definito che lo stabilizzatore viene creato come angolare di montaggio, le impostazioni di questa scheda influiscono su entrambi gli angolari. Se lo stabilizzatore viene creato come piatto, le impostazioni influiscono solo sull'angolare della parte principale.

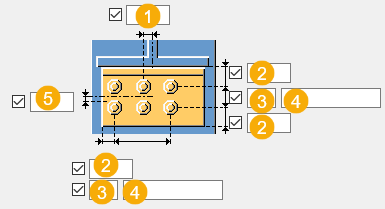

Dimensioni


	Descrizione
1	Dimensione della posizione orizzontale del gruppo bulloni.
2	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
3	Numero di bulloni.
4	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
5	Dimensione della posizione verticale del gruppo bulloni.


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda bulloni piatto stabilizzatore

Utilizzare la scheda Bulloni piatto stabilizzatore per definire la posizione e le proprietà dei bulloni del piatto stabilizzatore.

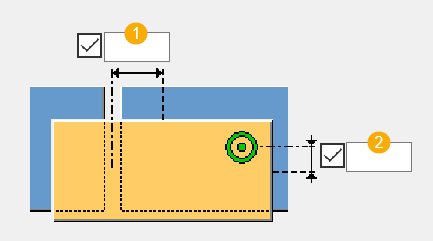

Posizione bullone


	Descrizione	Default
1	Distanza orizzontale del bullone dal bordo	`1-1/2"`
2	Distanza del bullone dal bordo verticale	Punto medio verticale del piatto

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
