Trave tralicciata su colonna, tipo 1 (161)

Trave tralicciata su colonna, tipo 1 (161) crea una connessione imbullonata tra una colonna e un travetto e include angolari di montaggio, piatto di testa, irrigidimento e stabilizzatore, sotto forma di connessioni imbullonate o saldate.

Oggetti creati

Piatto di testa
Irrigidimento
Piatto di appoggio
Angolare di montaggio
Piatto stabilizzatore
Bulloni
Saldature

Utilizzare per


Situazione	Descrizione
	Appoggio putrella a colonna. Opzione piatto di testa, barra stabilizzatore o angolo. Disponibile anche opzione di estensione segmento superiore.

Ordine di selezione

Selezionare la parte principale (colonna).
Selezionare la parte secondaria (putrella).

La connessione viene creata automaticamente quando viene selezionata la parte secondaria.

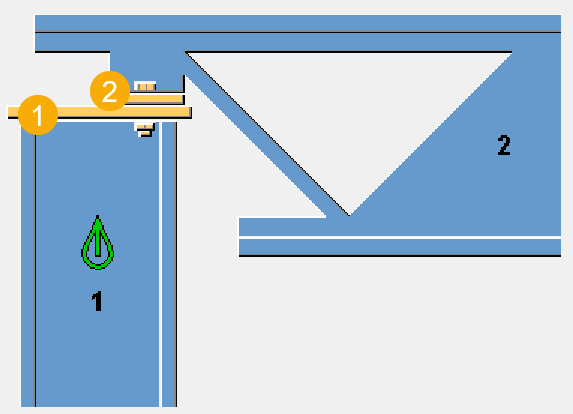

Identificazione delle parti


	Descrizione
1	Piatto di testa
2	Piatto di appoggio

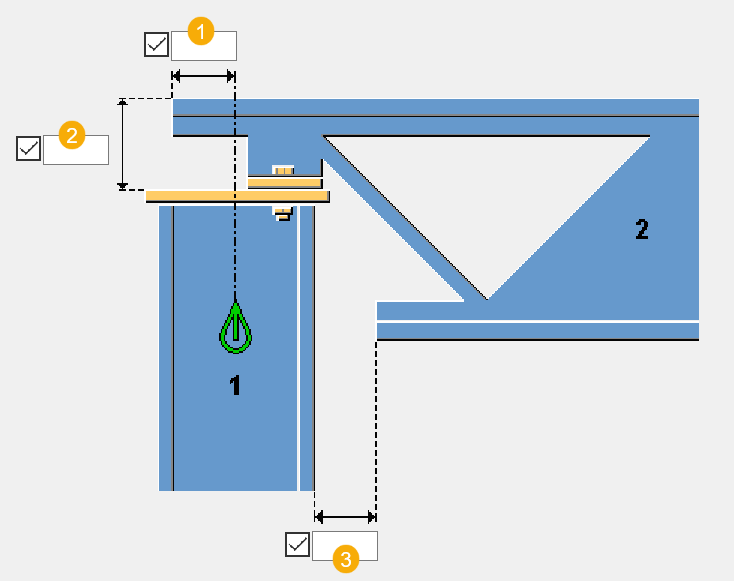

Scheda Immagine

Utilizzare la scheda Immagine per definire le dimensioni di connessione.

Dimensioni


	Descrizione	Default
1	Offset dello cavo superiore dall'asse centrale della parte principale	`0`
2	Quota verticale dalla parte superiore del piatto di testa verso la parte superiore della putrella	`2-1/2"`
3	Distanza di taglio del cavo inferiore dalla flangia della parte principale	`1"`

Scheda Bulloni

Utilizzare la scheda Bulloni per definire le proprietà e la posizione dei bulloni.

Dimensioni


	Descrizione	Default

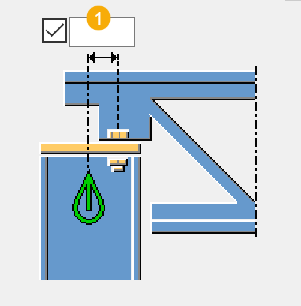

1	Distanza dall'asse centrale della parte principale all'asse centrale del bullone	Colonne profilo a I: 1/2 dello spessore del parte principale web + 1-1/2 volte il diametro del bullone Colonne in acciaio tubolare: 1/2 della larghezza o lunghezza della colonna (in base all'orientamento) + 1-1/2"
2	Passo bulloni	`4"`

Creazione di bulloni


Opzione	Descrizione
	Default La putrella è imbullonata alla parte principale. AutoDefaults consente di modificare questa opzione.
	La putrella è imbullonata alla parte principale.
	La putrella è saldata alla parte principale.

Orientamento bulloni


Opzione	Descrizione
	Default Crea il bulloni allineati alla putrella. AutoDefaults consente di modificare questa opzione.
	Crea i bulloni allineati al piatto di testa.
	Crea il bulloni allineati alla putrella.


Opzione	Descrizione
	Default I bulloni sono posizionati allineati alla parte principale. AutoDefaults consente di modificare questa opzione.
	I bulloni sono posizionati allineati alla parte principale.
	I bulloni sono posizionati allineati alla putrella.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Scheda Parti

Utilizzare la scheda Parti per definire le proprietà e le dimensioni del piatto di testa e dell'irrigidimento.

Parti


	Descrizione	Default
Piatto	Spessore, larghezza e altezza del piatto di testa	Spessore: `¼”` Per impostazione predefinita, il piatto è allineato ed entrambi i lati del piatto sono uguali (lato piatto = (valore maggiore di larghezza colonna o altezza colonna) + 2 X 3"), pertanto il piatto di default è 1/4" X lato piatto X lato piatto.
Irrigidimento	Spessore, larghezza e altezza dell'irrigidimento


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

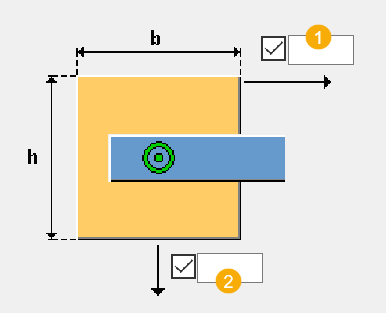

Offset piatto di testa


	Descrizione
1	Offset orizzontale dalla parte principale
2	Offset verticale dalla parte principale

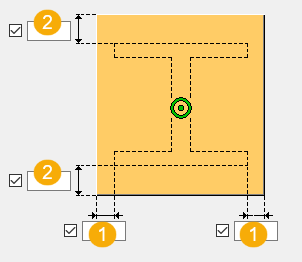

Quote del piatto di testa

Definisce la larghezza e la lunghezza del piatto di testa.


	Descrizione
1	Offset orizzontale dal bordo della parte principale
2	Offset verticale dal bordo della parte principale

Orientamento del piatto di testa


Opzione	Descrizione
	Default L'orientamento del piatto di testa corrisponde alla putrella obliqua. AutoDefaults consente di modificare questa opzione.
	L'orientamento del piatto di testa corrisponde alla putrella obliqua.
	Il piatto di testa è allineato alla parte principale.

Pendenza del piatto di testa


Opzione	Descrizione
	Default Il piatto di testa è allineato alla putrella inclinata. AutoDefaults consente di modificare questa opzione.
	Il piatto di testa è allineato alla putrella inclinata.
	Il piatto di testa è posizionato in piano nella parte superiore della parte principale.

Quote dello smusso dell'irrigidimento


Opzione	Descrizione
	Default Lo smusso interno non viene creato. AutoDefaults consente di modificare questa opzione.
	Lo smusso interno non viene creato.
	Lo smusso interno viene creato come smusso delle linee. 1 Dimensione verticale smusso 2 Dimensione orizzontale smusso
	Lo smusso interno viene creato come smusso convesso. 1 Raggio smusso
	Lo smusso interno viene creato come smusso concavo. 1 Raggio smusso
	1 Dimensione orizzontale smusso 2 Dimensione verticale smusso

Scheda Piastra di appoggio

Utilizzare la scheda Piatto di appoggio per definire le proprietà del piatto di appoggio, le quote e il metodo di connessione.

Parti


Opzione	Descrizione
Piatto di appoggio	Spessore e larghezza del piatto d'appoggio


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Dimensioni


	Descrizione
1	Quota del bordo del piatto di appoggio dal bordo del piatto stabilizzatore
2	Quota del bordo del piatto di appoggio dalla flangia parte principale

Scheda Stabilizzatore

Utilizzare la scheda Stabilizzatore per definire la creazione, le proprietà e la posizione dello stabilizzatore.

Parti


Opzione	Descrizione
Piatto	Spessore, larghezza e altezza del piatto
Angolo	Seleziona il profilo dal catalogo profili.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione dello stabilizzatore


Opzione	Descrizione
	Default Lo stabilizzatore non viene creato. AutoDefaults consente di modificare questa opzione.
	Lo stabilizzatore non viene creato.
	Lo stabilizzatore viene creato come piatto.
	Lo stabilizzatore viene creato come angolare di montaggio.

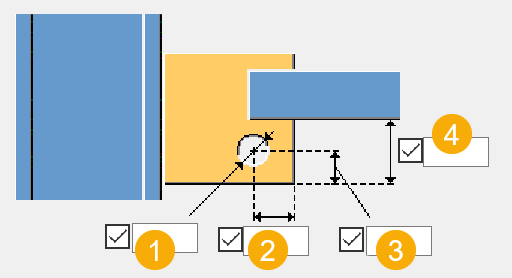

Quote del piatto stabilizzatore


	Descrizione	Default
1	Diametro foro del cavo	`13/16"`
2	Quota orizzontale dal bordo del piatto stabilizzatore al centro del foro	1,5 X diametro foro
3	Quota verticale dal bordo del piatto stabilizzatore al centro del foro	1,5 X diametro foro
4	Quota verticale dal segmento inferiore della putrella alla parte inferiore del piatto stabilizzatore	`3"`

Tipo di connessione stabilizzatore


Opzione	Descrizione
	Default Nessuna connessione tra il piatto stabilizzatore e la putrella AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra il piatto stabilizzatore e la putrella
	Il piatto stabilizzatore è saldato alla putrella.
	Il piatto stabilizzatore è imbullonato alla putrella.
	Il piatto stabilizzatore è imbullonato e saldato alla putrella.

Orientamento stabilizzatore


Opzione	Descrizione
	Default Il piatto stabilizzatore è allineato alla putrella inclinata. AutoDefaults consente di modificare questa opzione.
	Il piatto stabilizzatore è allineato alla putrella inclinata.
	Il piatto stabilizzatore viene creato allineato alla parte principale.

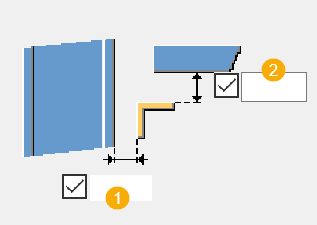

Dimensioni dell'angolare di montaggio


	Descrizione
1	Offset orizzontale dell'angolare di montaggio
2	Offset verticale dell'angolare di montaggio


	Descrizione	Default
1	Offset orizzontale dell'angolare di montaggio	`0`
2	Lunghezza dell'angolare di montaggio	Per gli stabilizzatori imbullonati alla colonna: Passo/inclinazione bullone specificati nel file joints.def + 2-1/4" (così si ottiene lunghezza angolare corretta per i bulloni di diametro 3/4") Per gli stabilizzatori saldati alla colonna: Larghezza della putrella

Orientamento dell'angolare di montaggio


Opzione	Descrizione
	Default Il segmento più lungo dell'angolare di montaggio è orizzontale. AutoDefaults consente di modificare questa opzione.
	Il segmento più lungo dell'angolare di montaggio è orizzontale.
	Il segmento più lungo dell'angolare di montaggio è verticale.

Appoggio a colonna


Opzione	Descrizione
	Default L'appoggio è saldato alla parte principale. AutoDefaults consente di modificare questa opzione.
	L'appoggio è saldato alla parte principale.
	L'appoggio è imbullonato alla parte principale.
	L'appoggio è imbullonato e saldato alla parte principale.

Appoggio a putrella


Opzione	Descrizione
	Default Nessuna connessione tra l'appoggio e la putrella. AutoDefaults consente di modificare questa opzione.
	Nessuna connessione tra l'appoggio e la putrella.
	L'appoggio è saldato alla putrella.
	L'appoggio è bullonato e saldato alla putrella.

Scheda bulloni angolari stabilizzatore

Utilizzare la scheda Bulloni angolari stabilizzatore per definire le proprietà dei bulloni e le quote del gruppo di bulloni nel collegamento dell'angolo stabilizzatore.

Se si è scelto di creare lo stabilizzatore come angolare di montaggio, le impostazioni di questa scheda controllano sia i bulloni degli angolari di montaggio che i bulloni della parte principale. Se si è scelto di creare lo stabilizzatore come piatto, sono interessati solo i bulloni della parte principale.

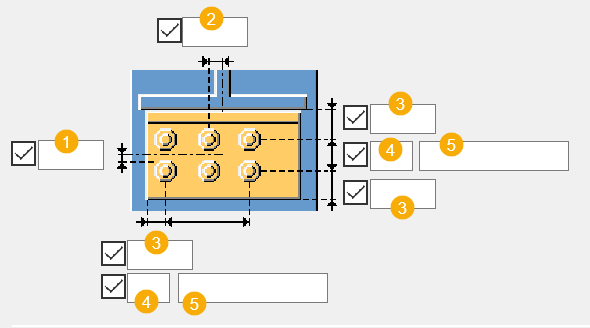

Dimensioni


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Dimensione della posizione orizzontale del gruppo bulloni.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda bulloni piatto stabilizzatore

Utilizzare la scheda Bulloni piatto stabilizzatore per definire le proprietà dei bulloni e le quote del gruppo di bulloni dei bulloni piatto stabilizzatore.

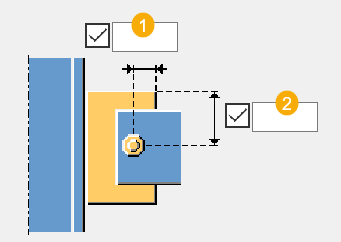

Quote del gruppo bulloni


	Descrizione
1	Distanza orizzontale del bullone dal bordo
2	Distanza del bullone dal bordo verticale

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
