Piatto d'estremità a due lati (142)

Piatto d'estremità a due lati (142) collega due travi a una trave o a una colonna utilizzando piatti d'estremità imbullonati. Un gruppo bulloni attraversa tutte e tre le parti.

Oggetti creati

Piatti d'estremità
Piatti di spessoramento
Piatti di flangia di compensazione (opzionali)
Piatti di rinforzo (opzionali)
Fori
Bulloni
Saldature
Tagli

Utilizzare per


Situazione	Descrizione
	Connessione del piatto d'estremità con due parti secondarie. Scantonatura automatica per la tolleranza tra i bulloni.
	Connessione del piatto d'estremità con due parti secondarie e un piatto di rinforzo. Scantonatura automatica per la tolleranza tra i bulloni.
	Connessione del piatto d'estremità con due parti secondarie ad altezze diverse.
	Connessione del piatto d'estremità con due parti secondarie. Le parti secondarie possono essere quadrate e/o oblique.
	Connessione del piatto d'estremità con due parti secondarie. Connessione di sicurezza.
	Connessione del piatto d'estremità con due parti secondarie. Le parti secondarie possono essere a livello e/o inclinate.

Ordine di selezione

Selezionare la parte principale (colonna o trave).
Selezionare la prima parte secondaria (trave).
Selezionare la seconda parte secondaria (trave).
Cliccare con il pulsante centrale del mouse per creare la connessione.

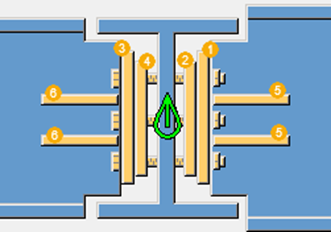

Identificazione delle parti


	Parte
1	Piatto d'estremità per la prima parte secondaria
2	Piatto di spessoramento per la prima parte secondaria
3	Piatto d'estremità per la seconda parte secondaria
4	Piatto di spessoramento per la seconda parte secondaria
5	Piatto di flangia di compensazione per la prima parte secondaria
6	Piatto di flangia di compensazione per la seconda parte secondaria

Note:

Tekla Structures utilizza i valori del file joints.def per creare questo componente.

Scheda Immagine

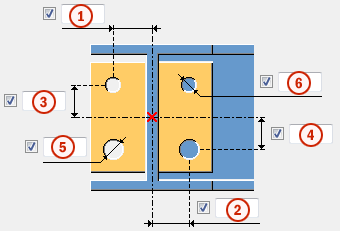

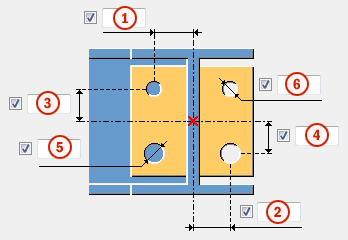

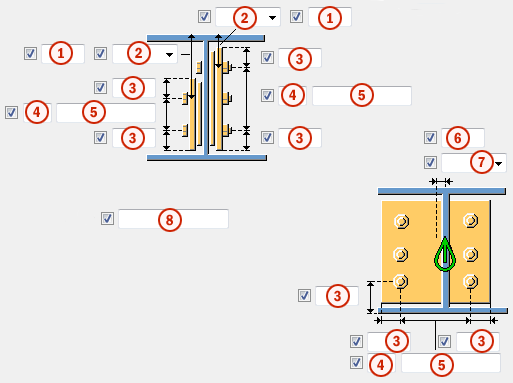

Utilizzare la scheda Immagine per controllare le posizioni dei piatti d'estremità e i piatti di flangia di compensazione.

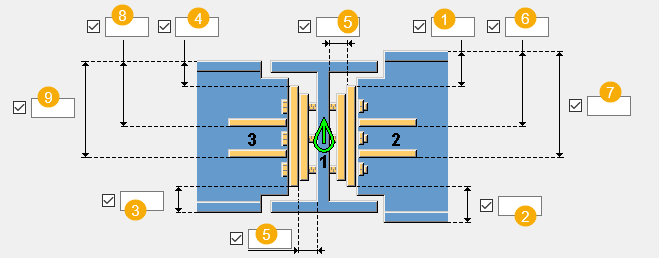

Posizioni piatti


	Descrizione
1	Distanza del bordo superiore del piatto d'estremità dalla parte superiore della prima trave secondaria.
2	Distanza del bordo inferiore del piatto d'estremità dalla parte inferiore della prima trave secondaria.
3	Distanza del bordo inferiore del piatto d'estremità dalla parte inferiore della seconda trave secondaria.
4	Distanza del bordo superiore del piatto d'estremità dalla parte superiore della seconda trave secondaria.
5	Distanza tra i piatti di spessoramento e la parte principale. Distanza per ciascun lato singolarmente. Se i piatti di spessoramento non sono utilizzati, la distanza definita viene creata tra il piatto d'estremità e la parte principale.
6	Distanza del bordo del piatto di flangia superiore dalla parte superiore della prima trave secondaria.
7	Distanza del bordo del piatto di flangia inferiore dalla parte superiore della prima trave secondaria.
8	Distanza del bordo del piatto di flangia superiore dalla parte superiore della seconda trave secondaria.
9	Distanza del bordo del piatto di flangia inferiore dalla parte superiore della prima trave secondaria.

Disposizione piatti flangia compensazione


Opzione	Descrizione
	Default I piatti di flangia di compensazione non vengono creati. AutoDefaults consente di modificare questa opzione.
	I piatti di flangia di compensazione non vengono creati.
	I piatti di flangia di compensazione vengono creati. Distanza dei bordi dalla parte superiore della parte secondaria.
	I piatti di flangia di compensazione vengono creati. Distanza dei bordi dalla parte superiore della parte principale.

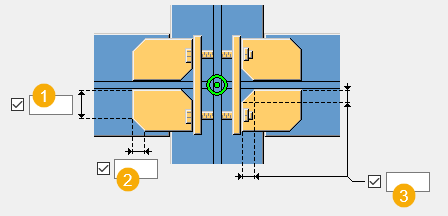

Sagome dei piatti di flangia di compensazione


	Descrizione
1	Dimensione del piatto di flangia di compensazione rimanente quando viene creato uno smusso.
2	Dimensione dello smusso orizzontale del piatto di flangia di compensazione.
3	Dimensione dello smusso interno del piatto di flangia di compensazione.

Ordina secondarie in base ad altezza profilo

Quando di crea una connessione Piatto d'estremità a due lati (142), il più grande tra i due profili viene generalmente selezionato come prima trave secondaria. Se il profilo viene successivamente modificato e la seconda trave secondaria diventa più grande della prima trave secondaria, è possibile ridefinire l'ordine delle travi secondarie.

Sì consente di modificare le travi secondarie in modo che la trave di dimensioni maggiori diventi automaticamente la prima trave secondaria.
No consente di non modificare l'ordine delle travi secondarie se la dimensione del profilo viene cambiata.

Scheda Piatti 1

Utilizzare la scheda Piatti 1 per controllare le dimensioni del piatto d'estremità, dei piatti spessore e dei piatti di flangia di compensazione per la prima trave secondaria.

Piatti


Opzione	Descrizione	Default
Piatto d'estremità	Spessore, larghezza e altezza del piatto d'estremità.	spessore = `10 mm`
Piatto Adatt.1 Piatto Adatt.2 Piatto Adatt.3	Spessore del piatto di spessoramento. Il piatto è creato solo se viene indicato lo spessore del piatto. È possibile definire fino a tre diversi piatti spessore.	`0`
Numero di piatti adattamento 1 (DEF=1) Numero di piatti adattamento 2 (DEF=1) Numero di piatti adattamento 3 (DEF=1)	Numero di piatti spessore per ciascuno spessore.	Di default, viene creato `1` piatto.
Piatto flangia comp.	Spessore, larghezza e altezza del piatto di flangia di compensazione.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Distanze dal bordo dei bulloni nel piatto spessore

Definisce le distanze dal bordo dei bulloni per i piatti spessore. Quando questi campi sono vuoti, i piatti di spessoramento sono delle stesse dimensioni del piatto d'estremità.


	Descrizione	Default
1	Distanza orizzontale dal bordo dei bulloni nel piatto di spessoramento.	`30 mm`
2	Distanza verticale dal bordo dei bulloni nel piatto di spessoramento.	`30 mm`

Sagoma piatto di spessoramento


Opzione	Descrizione
	Default I fori sono basati sul gruppo bulloni della connessione. AutoDefaults consente di modificare questa opzione.
	I fori sono basati sul gruppo bulloni della connessione.
	Piatto di spessoramento dentato con asole orizzontali. Il piatto può essere installato dal lato destro o sinistro della connessione.
	Piatto di spessoramento dentato con asole verticali. Il piatto può essere installato dal lato superiore della connessione.
	Due piatti spessore dentati separati con asole orizzontali.
	Due piatti spessore dentati separati con asole verticali.

Tolleranza

Definisce la tolleranza per le asole nei piatti di spessoramento dentati. La larghezza dell'asola è il diametro del bullone + la tolleranza. Per due piatti spessore separati, definire anche la tolleranza tra i piatti.

Posizione del piatto di spessoramento


Opzione	Descrizione
	Default I piatti di spessoramento sono all'esterno della parte principale. AutoDefaults consente di modificare questa opzione.
	I piatti di spessoramento sono all'esterno della parte principale.
	I piatti di spessoramento sono all'interno della parte principale.

Dimensione distanza

Definisce il valore limite per la distanza tra il piatto d'estremità e la trave secondaria. Utilizzare questo valore quando la trave è leggermente incurvata o inclinata per stabilire se l'angolo di estremità è talmente piccolo che l'estremità della trave può essere lasciata diritta.

Se la distanza effettiva è minore di questo valore, l'estremità della trave viene lasciata diritta.

Se la distanza effettiva è superiore a questo valore, l'estremità della trave viene adattata al piatto d'estremità.

Connessioni di sicurezza

Nelle connessioni a due lati, le opzioni della connessione di sicurezza migliorano la sicurezza durante la costruzione. Le opzioni della connessione di sicurezza consentono di spostare il piatto d'estremità o di creare intagli diversi, in modo che i bulloni siano in un'unica piastra anziché in una piastra doppia. Ciò consente di collegare la prima trave secondaria mentre la gru passa alla trave successiva.


Opzione	Descrizione
	Default Piatto d'estremità senza intagli. AutoDefaults consente di modificare questa opzione.
	Piatto d'estremità senza intagli.
	Un piatto d'estremità viene spostato verso l'alto per creare una connessione di sicurezza.
	Un piatto d'estremità viene spostato verso il basso per creare una connessione di sicurezza.
	Un angolo superiore opposto di ciascun piatto d'estremità viene intagliato per creare una connessione di sicurezza
	Un angolo superiore opposto di ciascun piatto d'estremità viene intagliato per creare una connessione di sicurezza.
	Gli angoli diagonali opposti di ciascun piatto d'estremità vengono intagliati per creare una connessione di sicurezza.
	Gli angoli diagonali opposti di ciascun piatto d'estremità vengono intagliati per creare una connessione di sicurezza.

Posizione della connessione di sicurezza


Opzione	Descrizione
	Default Influisce sui piatti d'estremità sul lato vicino e sul lato lontano. AutoDefaults consente di modificare questa opzione.
	Influisce sui piatti d'estremità sul lato vicino e sul lato lontano.
	Influisce solo sul piatto d'estremità sul lato vicino.
	Influisce solo sul piatto d'estremità sul lato lontano.

Tipo di taglio della connessione di sicurezza


Opzione	Descrizione
	Default Taglio a squadra. Questa selezione influisce solo sulle connessioni di sicurezza create con tagli. Non influisce sulle connessioni di sicurezza che accorciano il piatto. AutoDefaults consente di modificare questa opzione.
	Taglio a squadra
	Taglio con linea
	Taglio arco concavo

Dimensioni di taglio della connessione di sicurezza


Opzione	Descrizione
Taglio/offset verticale	Definisce l'altezza dell'intaglio o l'offset verticale del piatto d'estremità.
Taglio orizzontale	Definisce la larghezza dell'intaglio nel piatto d'estremità.
Raggio	Definisce il raggio del taglio arco concavo.

Scheda Piatti 2

Utilizzare la scheda Piatti 2 per controllare le dimensioni del piatto d'estremità, dei piatti spessore e dei piatti di flangia di compensazione per la seconda trave secondaria.

Piatti


Opzione	Descrizione	Default
Piatto d'estremità	Spessore, larghezza e altezza del piatto d'estremità.	spessore = `10 mm`
Piatto Adatt.1 Piatto Adatt.2 Piatto Adatt.3	Spessore del piatto di spessoramento. Il piatto è creato solo se viene indicato lo spessore del piatto. È possibile definire fino a tre diversi piatti spessore.	`0`
Numero di piatti adattamento 1 (DEF=1) Numero di piatti adattamento 2 (DEF=1) Numero di piatti adattamento 3 (DEF=1)	Numero di piatti spessore per ciascuno spessore.	Di default, viene creato `1` piatto.
Piatto flangia comp.	Spessore, larghezza e altezza del piatto di flangia di compensazione.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Distanze dal bordo dei bulloni nel piatto spessore

Definisce le distanze dal bordo dei bulloni per i piatti spessore. Quando questi campi sono vuoti, i piatti di spessoramento sono delle stesse dimensioni del piatto d'estremità.


	Descrizione	Default
1	Distanza orizzontale dal bordo dei bulloni nel piatto di spessoramento.	`30 mm`
2	Distanza verticale dal bordo dei bulloni nel piatto di spessoramento.	`30 mm`

Sagoma piatto di spessoramento


Opzione	Descrizione
	Default I fori sono basati sul gruppo bulloni della connessione. AutoDefaults consente di modificare questa opzione.
	I fori sono basati sul gruppo bulloni della connessione.
	Piatto di spessoramento dentato con asole orizzontali. Il piatto può essere installato dal lato destro o sinistro della connessione.
	Piatto di spessoramento dentato con asole verticali. Il piatto può essere installato dal lato superiore della connessione.
	Due piatti spessore dentati separati con asole orizzontali.
	Due piatti spessore dentati separati con asole verticali.

Tolleranza

Posizione del piatto di spessoramento


Opzione	Descrizione
	Default I piatti di spessoramento sono all'esterno della parte principale. AutoDefaults consente di modificare questa opzione.
	I piatti di spessoramento sono all'esterno della parte principale.
	I piatti di spessoramento sono all'interno della parte principale.

Dimensione distanza

Se la distanza effettiva è minore di questo valore, l'estremità della trave viene lasciata diritta.

Se la distanza effettiva è superiore a questo valore, l'estremità della trave viene adattata al piatto d'estremità.

Posizioni dei piatti di spessoramento e dei piatti d'estremità

Definisce la posizione dei piatti di spessoramento e del piatto d'estremità nella seconda trave secondaria. I piatti si spostano in relazione ai piatti nella prima trave secondaria. Di default, i piatti nella seconda trave secondaria sono posizionati in modo che i fori siano simmetrici. È possibile spostare i piatti, ad esempio, quando si collegano travi secondarie oblique o curve.


	Descrizione
1	Definisce la quantità di spostamento dei piatti nella direzione verticale.
2	Definisce la quantità di spostamento dei piatti nella direzione orizzontale.

Scheda Rinforzo

Utilizzare la scheda Rinforzo per controllare la creazione del piatto di rinforzo e degli smussi nelle flange della trave secondaria.

Piatti di rinforzo


Opzione	Descrizione
Piastra superiore, Piatto Superiore 2	Spessore, larghezza e altezza del piatto di rinforzo superiore.
Piatto inferiore, Piatto Inferiore 2	Spessore, larghezza e altezza del piatto di rinforzo inferiore.


Opzione	Descrizione	Default
Pref. N.	Prefisso e numero partenza del numero posizione della parte. Alcuni componenti includono una seconda riga di campi in cui è possibile inserire la marca di posizione dell'assemblaggio.	Il numero partenza della parte di default è definito nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Materiale	Tipo di materiale.	Il materiale di default è definito nella casella Materiale della parte nelle impostazioni Componenti nel menu File > Impostazioni > Opzioni.
Nome	Nome mostrato nei disegni e nei report.
Finitura	Descrive il trattamento applicato alla superficie della parte.

Creazione di piatti di rinforzo


Opzione per la seconda trave secondaria	Opzione per la prima trave secondaria	Descrizione
		Default Se necessario, vengono creati piatti di rinforzo superiore e inferiore vengono creati. L’AutoDefault può variare questa opzione.
		Automatico Se necessario, vengono creati piatti di rinforzo superiore e inferiore o entrambi.
		I piatti di rinforzo superiore e inferiore vengono creati sempre. Per creare un piatto singolo, inserire `0` nel campo dello spessore (t) relativo al piatto di rinforzo non necessario (piatto superiore o inferiore).
		I piatti di rinforzo non vengono creati.

Smussi dei piatti di rinforzo


	Descrizione
1	Larghezza dello smusso del piatto di rinforzo superiore.
2	Altezza dello smusso del piatto di rinforzo superiore.
3	Altezza dello smusso del piatto di rinforzo inferiore.
4	Larghezza dello smusso del piatto di rinforzo inferiore.

Scheda Intaglio

Utilizzare la scheda Intaglio per creare automaticamente gli intagli per le travi secondarie e controllare le proprietà degli intagli. La scheda Intaglio include due sezioni: proprietà automatiche (sezione superiore) e proprietà manuali (sezione inferiore). Le proprietà di scantonatura automatiche e manuali funzionano indipendentemente l'una dall'altra.

Scantonatura automatica

Le opzioni di scantonatura automatica influiscono sulla flangia superiore e su quella inferiore.

Forma intaglio

La scantonatura automatica viene attivata quando si seleziona la forma dello scantonatura.


Opzione	Descrizione
	Default Crea intagli sulla trave secondaria. AutoDefaults consente di modificare questa opzione.
	Crea intagli sulla trave secondaria. Gli intagli sono allineati all'anima della trave principale.
	Crea intagli sulla trave secondaria. I tagli sono allineati all'anima della trave secondaria.
	Crea intagli sulla trave secondaria. Il taglio verticale è allineato alla trave principale, mentre il taglio orizzontale è allineato alla trave secondaria.
	Disattiva la scantonatura automatica.

Dimensioni dell'intaglio


Opzione	Descrizione
	Default Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e da sotto la flangia superiore della trave principale.
	Le dimensioni della scantonatura sono misurate dalla linea centrale della trave principale e da sotto la flangia superiore della trave principale.
	Le dimensioni della scantonatura sono misurate dal bordo della flangia della trave principale e dal bordo esterno della flangia superiore della trave principale.

Inserire i valori orizzontale e verticale per i tagli.

Forma di taglio della flangia


Opzione	Descrizione
	Default La flangia della trave secondaria viene tagliata parallelamente alla trave principale. AutoDefaults consente di modificare questa opzione.
	La flangia della trave secondaria viene tagliata parallelamente alla trave principale.
	La flangia della trave secondaria viene tagliata quadrata.

Arrotondamento delle quote dell'intaglio

Utilizzare le opzioni di arrotondamento delle dimensioni della scantonatura per definire se le dimensioni della scantonatura sono arrotondate per eccesso. Anche se l'arrotondamento delle quote è attivo, le quote vengono arrotondate per eccesso solo se necessario.


Opzione	Descrizione
	Default Le dimensioni della scantonatura non vengono arrotondate. AutoDefaults consente di modificare questa opzione.
	Le dimensioni della scantonatura non vengono arrotondate.
	Le quote della scantonatura vengono arrotondate. Inserire i valori di arrotondamento orizzontale e verticale.

Le dimensioni sono arrotondate per eccesso al multiplo più vicino al valore inserito. Ad esempio, se la dimensione effettiva è 51 e si specifica un valore di arrotondamento per eccesso di 10, la dimensione viene arrotondata a 60.

Posizione dell'intaglio


Opzione	Descrizione
	Default Crea il taglio sotto la flangia della trave principale. AutoDefaults consente di modificare questa opzione.
	Crea il taglio sotto la flangia della trave principale.
	Crea il taglio sopra la flangia della trave principale.

Smusso dell'intaglio


Opzione	Descrizione
	Default L'intaglio non viene smussato. AutoDefaults consente di modificare questa opzione.
	L'intaglio non viene smussato.
	Crea una scantonatura con uno smusso delle linee.
	La scantonatura viene smussata in base al raggio inserito.

Inserire un raggio per lo smusso.

Scantonatura manuale

Utilizzare la scantonatura manuale quando una parte che non appartiene alla connessione entra in collisione con la trave secondaria. Quando si utilizza la scantonatura manuale, la connessione crea tagli utilizzando i valori inseriti nei campi della scheda Intaglio. È possibile utilizzare valori diversi per la flangia superiore e inferiore.

Lato dell'intaglio della flangia

Il lato della scantonatura della flangia definisce su quale lato della trave vengono create le scantonature.


Opzione	Descrizione
	Default Crea intagli su entrambi i lati della flangia. AutoDefaults consente di modificare questa opzione.
	Automatico Crea intagli su entrambi i lati della flangia.
	Crea intagli su entrambi i lati della flangia.
	Crea intagli sul lato vicino della flangia.
	Crea intagli sul lato lontano della flangia.

Forma dell'intaglio della flangia

La forma della scantonatura della flangia definisce la forma della scantonatura nella flangia della trave.


Opzione	Descrizione
	Default L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. AutoDefaults consente di modificare questa opzione.
	Automatico L'intera flangia della trave secondaria viene tagliata di una lunghezza definita. La profondità di default della scantonatura è il doppio dello spessore della flangia secondaria. Il taglio si estende per l'intera lunghezza della flangia secondaria.
	Crea smussi nelle flange. Se si inserisce una dimensione orizzontale, viene creato uno smusso di 45 gradi.
	Crea tagli nella flangia con i valori di default a meno che non si inseriscano i valori nei campi 1e 2.
	La flangia non viene tagliata.
	Crea tagli nella flangia in base al valore nel campo 1 per allinearlo all'anima.
	Crea tagli nella flangia in base ai valori inseriti nei campi 1 e 2.

Profondità dell'intaglio della flangia


Opzione	Descrizione
	Default Profondità delle scantonature della flangia. AutoDefaults consente di modificare questa opzione.
	Profondità delle scantonature della flangia.
	Profondità dell'intaglio della flangia con una dimensione che va dalla linea centrale dell'anima della trave secondaria al bordo dell'intaglio.

Inserire il valore per la profondità taglio della flangia.

Dimensioni di taglio


	Descrizione	Default
1	Dimensioni per i tagli orizzontali della flangia.	`10 mm`
2	Dimensioni per i tagli verticali della flangia.	La distanza tra il bordo dell'intaglio e la flangia della trave è uguale all'arrotondamento dell'anima della parte principale. L'altezza dell'intaglio viene arrotondata per eccesso ai `5 mm` più vicini.

Definizione taglio BCSA

Definisce se l'intaglio viene creato in conformità alle specifiche BCSA (British Constructional Steelwork Association).


Opzione	Descrizione
Default	Dimensioni intaglio.
Sì	Crea un intaglio di 50 mm per le connessioni semplici da trave a trave.
No	Utilizzare le opzioni disponibili nella scheda Intaglio per definire le dimensioni dell'intaglio.

Scheda Bulloni

Utilizzare la scheda Bulloni per controllare le proprietà dei bulloni che collegano i piatti d'estremità alla parte principale.

Quote del gruppo bulloni

Le quote del gruppo bulloni influiscono sulla dimensione dei piatti d'estremità.


	Descrizione
1	Dimensione della posizione verticale del gruppo bulloni.
2	Seleziona la modalità di misura delle dimensioni per la posizione verticale del gruppo bulloni. Superiore: dal bordo superiore della parte secondaria al bullone più in alto. Centro: dalla linea centrale dei bulloni alla linea centrale della parte secondaria. Inferiore: dal bordo inferiore della parte secondaria al bullone più in basso.
3	Distanza dal bordo dei bulloni. La distanza dal bordo è la distanza dal centro di un bullone al bordo della parte.
4	Numero di bulloni.
5	Passo bulloni. Utilizzare uno spazio per separare i valori di passo dei bulloni. Immettere un valore per ciascun passo tra i bulloni. Ad esempio, se sono presenti 3 bulloni, inserire 2 valori.
6	Dimensione della posizione orizzontale del gruppo bulloni.
7	Seleziona come misurare le dimensioni per la posizione orizzontale del gruppo bulloni. Sinistra: dal bordo sinistro della parte secondaria al bullone più a sinistra. Centro: dalla linea centrale della parte secondaria alla linea centrale dei bulloni. Destra: dal bordo destro della parte secondaria al bullone più a destra.
8	Definisce quali bulloni vengono eliminati dal gruppo bulloni. Immettere i numeri dei bulloni da eliminare e separare i numeri con uno spazio. I numeri dei bulloni sono disposti da sinistra a destra e dall'alto verso il basso.

Proprietà di base dei bulloni


Opzione	Descrizione	Default
Diametro	Diametro dei bulloni.	Le dimensioni disponibili sono definite nel catalogo assemblaggio bulloni.
Standard	Standard dei bulloni da utilizzare all'interno del componente.	Gli standard disponibili sono definiti nel catalogo assemblaggio bulloni.
Tolleranza	Distanza tra il bullone e il foro.
Filetto nel mat.	Definisce se la filettatura può trovarsi all'interno delle parti bullonate quando si utilizzano i bulloni con un'asse. Non ha effetto se si utilizzano bulloni a filettatura completa.	`Sì`
Cantiere/Officina	Posizione in cui i bulloni devono essere fissati.	`Cantiere`

Lunghezza di taglio

Definisce la profondità alla quale Tekla Structures cerca le sezioni delle parti bullonate. È possibile determinare se il bullone passa attraverso una o due flange.

Commento

È possibile definire un commento.

Fori asolati

È possibile definire fori asolati, sovradimensionati o maschiati.


Opzione	Descrizione	Default
1	Dimensione verticale del foro asolato.	`0`, che restituisce un foro rotondo.
2	Dimensione orizzontale del foro asolato o margine per i fori sovradimensionati.	`0`, che restituisce un foro rotondo.
Tipo di Foro	Asolato crea fori asolati. Sovradimensionato crea fori sovradimensionati. Nessun foro non crea fori. Rastremato crea fori rastremati.
Asole ruotate	Quando il tipo di foro è Asolato, questa opzione ruota i fori asolati.
Asola in	Parti in cui vengono creati fori asolati. Le opzioni variano in base al componente in questione.

Assemblaggio bullone

Le caselle di controllo selezionate definiscono quali oggetti del componente (bullone, rondelle e dadi) saranno utilizzati nell'assemblaggio bullone.

Per creare solo un foro, deselezionare tutte le caselle di controllo.

Per modificare l'assemblaggio bullone in un componente esistente, selezionare la casella di controllo Effetto in modif. e cliccare su Modifica.

Aumento della lunghezza bullone

Definisce il livello di aumento della lunghezza del bullone (nel calcolo della lunghezza della vite). Utilizzare questa opzione quando, ad esempio, è necessario aumentare la lunghezza del bullone per la verniciatura.

Direzione bullonatura


Opzione	Descrizione
	Default Direzione bullonatura 1 AutoDefaults consente di modificare questa opzione.
	Direzione bullonatura 1
	Direzione bullonatura 2

Scheda Fori

Utilizzare la scheda Fori per controllare i fori zincati nei piatti d'estremità.


Opzione	Descrizione
Bullone standard	Selezionare lo standard bulloni.
Tipo bullone	Seleziona il tipo di bullone per definire la posizione in cui i bulloni devono essere collegati.
Leggi i dati da	È possibile scegliere di utilizzare il file di definizione sinkholes.dat per specificare i valori di default per gli offset orizzontali e verticali e i diametri per i fori superiori e inferiori. Il file viene cercato nel seguente ordine: Cartella acciaio di sistema ambiente Common (..\Environments\common\system\Steel), cartella modello `XS_FIRM`, `XS_PROJECT` e cartella `XS_SYSTEM`. È inoltre possibile scegliere di definire i fori nella finestra di dialogo componente.

Numero di fori

Il centro di un gruppo di fori è il punto centrale della trave e del rinforzo, se il rinforzo è presente. I gruppi di fori sono composti da 0, 1, 2 o 4 fori.


Opzione per la prima trave secondaria	Opzione per la seconda trave secondaria	Descrizione
		Default Nessun foro AutoDefaults consente di modificare questa opzione.
		Nessun foro
		1 foro
		2 fori
		4 fori

Posizioni dei fori

Posizioni dei fori nel piatto d'estremità della prima trave secondaria.

Posizioni dei fori nel piatto d'estremità della seconda trave secondaria.


	Descrizione
1	Distanza orizzontale tra il centro della trave secondaria e il foro superiore.
2	Distanza orizzontale tra il centro della trave secondaria e il foro inferiore.
3	Distanza verticale tra il centro della trave secondaria e il foro superiore.
4	Distanza verticale tra il centro della trave secondaria e il foro inferiore.
5	Diametro del foro inferiore.
6	Diametro del foro superiore.

Scheda Generale

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Generale

Scheda Tipo di Progetto

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Tipo di Progetto

Scheda Analisi

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Scheda Analisi

Saldature

Per ulteriori informazioni, cliccare sul collegamento di seguito:

Crea saldature
